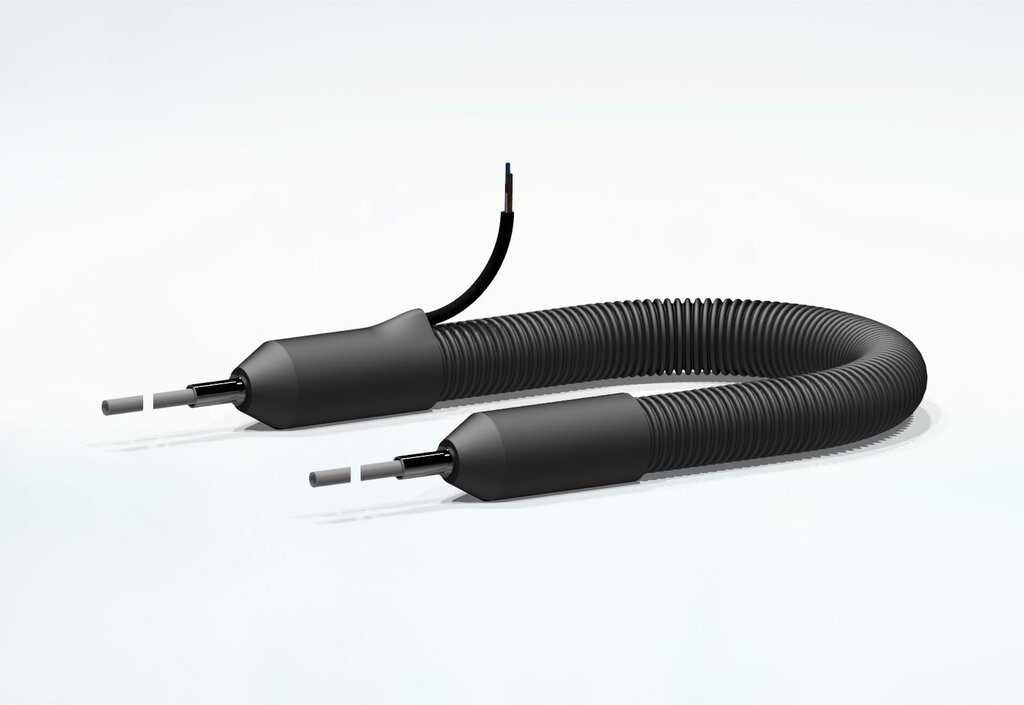

Selbstregulierende Entnahmeleitung 4/50-6

Artikel-Nr.: 01B6460

Produkteigenschaften

  • Selbstregulierende, elektrisch beheizte Entnahmeleitung
  • Als Meterware zur örtlichen Konfektionierung oder optional nach Ihren Vorgaben werkseitig konfektioniert
  • Innenseele austauschbar
  • Haltetemperatur bei -20 °C Umgebungstemperatur: +50 °C
  • Max. zulässige Länge bei -20 °C Umgebungstemperatur: 65 m
  • Lieferbar bis zu einer Länge von 99 m
  • Innenseele aus PTFE mit Ø DN 6/8
  • Außenmantel aus schwarzem PA‑Wellschlauch
  • Betriebsdruck: max. 3 bar
  • Elektrischer Anschluss: bei örtlicher Konfektionierung direkt am Heizband, werkseitig konfektioniert mit 1 m Silikon-Anschlusskabel
  • Netz: 230 V, 115 V als Option
  • Optional: werkseitige Konfektionierung, Zubehör für örtliche Konfektionierung

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die elektrisch beheizten, selbstregulierenden M&C-Entnahmeleitungen Typ 4/... werden in der Gasanalysentechnik für den Transport der Messprobe vom Entnahmepunkt zum Gasaufbereitungssystem verwendet und schützen im unteren Temperaturbereich von +5 °C bis +100 °C vor Messwertverfälschungen oder Frostgefahr. Eine Temperaturüberwachung der gesamten beheizten Leitung ist aufgrund der Parallelheizbandfunktion allerdings nicht möglich.
  • Beschreibung
    Selbstregulierende, elektrisch beheizte Entnahmeleitung Typ 4/50‑6 mit austauschbarer PTFE‑Innenseele DN 6/8 und PA‑Wellschlauch außen, Leistungsaufnahme: 38 W/m bei +10 °C, Haltetemperatur: +50 °C bei ‑20 °C Umgebung, Preis per Meter
  • Produktmerkmale
    Typ 4/50, selbstregulierend mit auswechselbarem PTFE-Innenschlauch, max. 50 °C, DN 6/8
    Art Selbstregulierend
    Explosionsgeschützt Nein
    Temperatur 50 °C
    Austauschbar Ja
    Durchmesser DN 6/8
    Werkstoff PTFE
    Verlegung Flexibel
