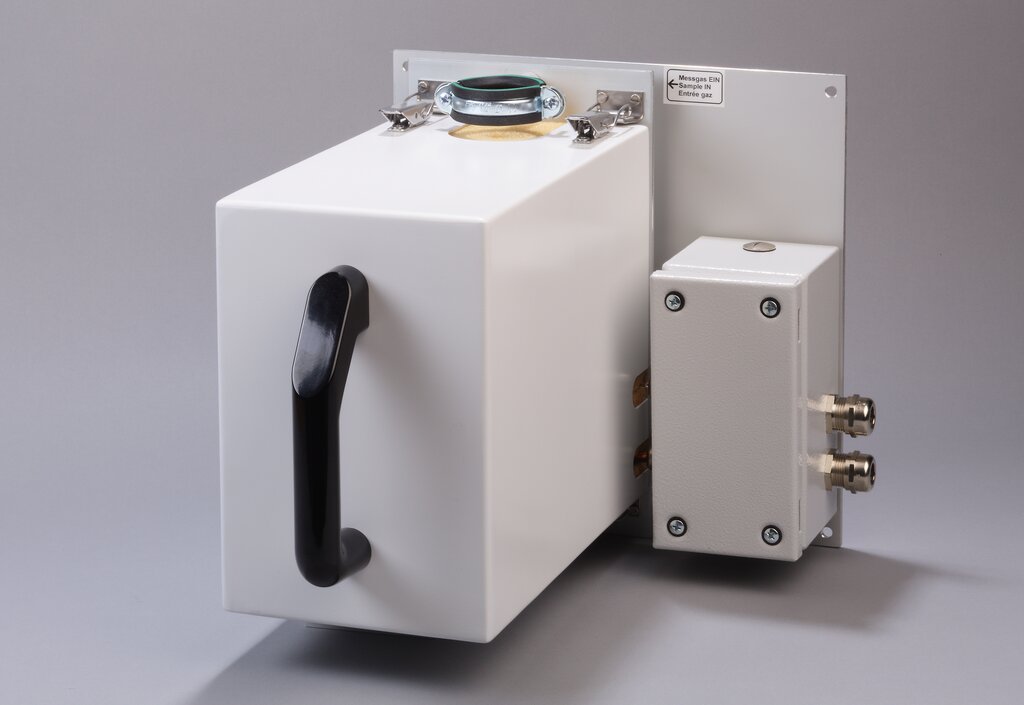

Filter FSS-2K-H350

Artikel-Nr.: 01F3035

Produkteigenschaften

  • Elektrisch beheizter Filter mit integrierter Temperaturregelung
  • Beheizbar auf max. +350 °C
  • Filterkammer aus rostfreiem Stahl
  • Filterelement aus Keramik mit einer Filterfeinheit von 2 μm
  • Regelthermostat mit Übertemperaturbegrenzer und Untertemperaturalarmkontakt
  • Mit wärmeisoliertem Schutzgehäuse
  • Auf wärme-entkoppelter Montageplatte für die Wandmontage
  • Mit beheizten Anschlussverschraubungen zur Vermeidung von Kältebrücken
  • 2 Gasanschlüsse: Rohrverschraubung Ø 6 mm
  • Netz: 230 V
  • Werkstoff der mediumberührten Teile: Keramik, rostfreier Stahl, Graphit

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Zur Abscheidung von Feststoffverunreinigungen in der Analysentechnik bis 350 °C Betriebstemperatur dient der elektrisch beheizte M&C-Filter Typ FSS.../H350. Für eine optimale Filtration von Feinstpartikeln werden Filterelemente mit hoher Filterfeinheit und großer Tiefenwirkung eingesetzt.
  • Beschreibung
    Beheizter Filter Typ FSS‑2K/H350 mit Keramik‑Filterelement, Filterfeinheit: 2 µm, komplett montiert in einem Gehäuse mit wärmeisolierter Abdeckhaube, elektrisch beheizt bis max. 350 °C, einstellbar am eingebauten Regelthermostat, mit Übertemperaturbegrenzer bei +30 °C über Sollwert ansprechend mit Resettaste und mit Untertemperaturalarm bei ‑20 °C unter Sollwert, als potentialfreier Kontaktausgang, Anschluss: G 1/4" i, Werkstoff: rostfreier Stahl 1.4571, Graphit, Netz: 230 V/50 Hz
  • Produktmerkmale
    Art Universal beheizt
    Gehäusewerkstoff Rostfreier Stahl
    Filterwerkstoff Keramik
    Kondensatausgang Nein
    Versorgungsspannung 220‒240 V
