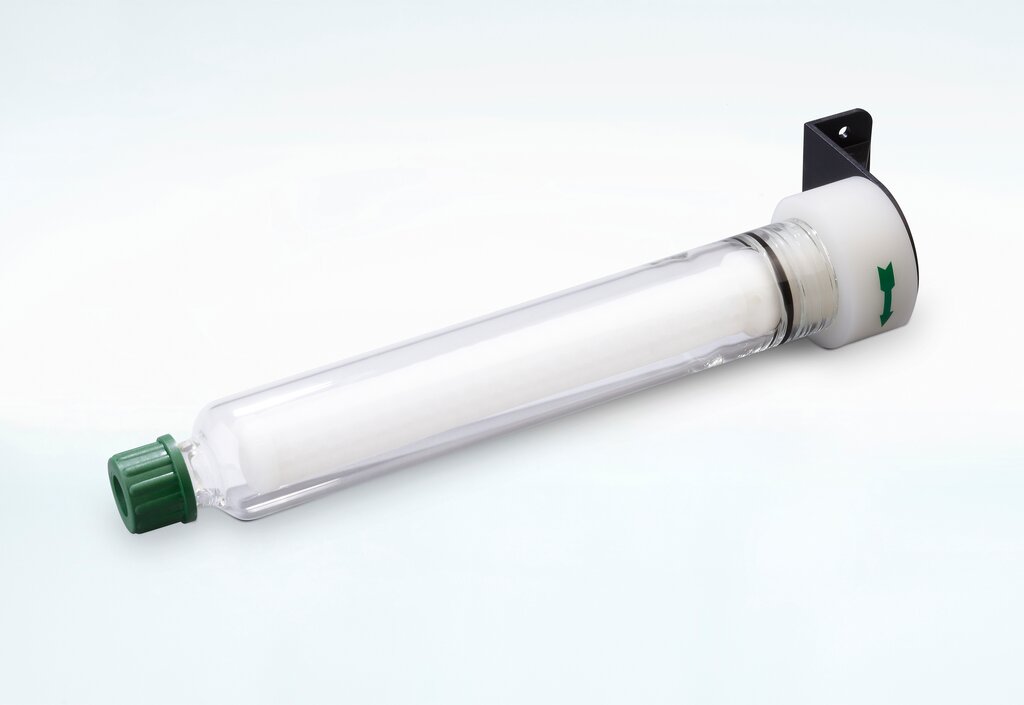

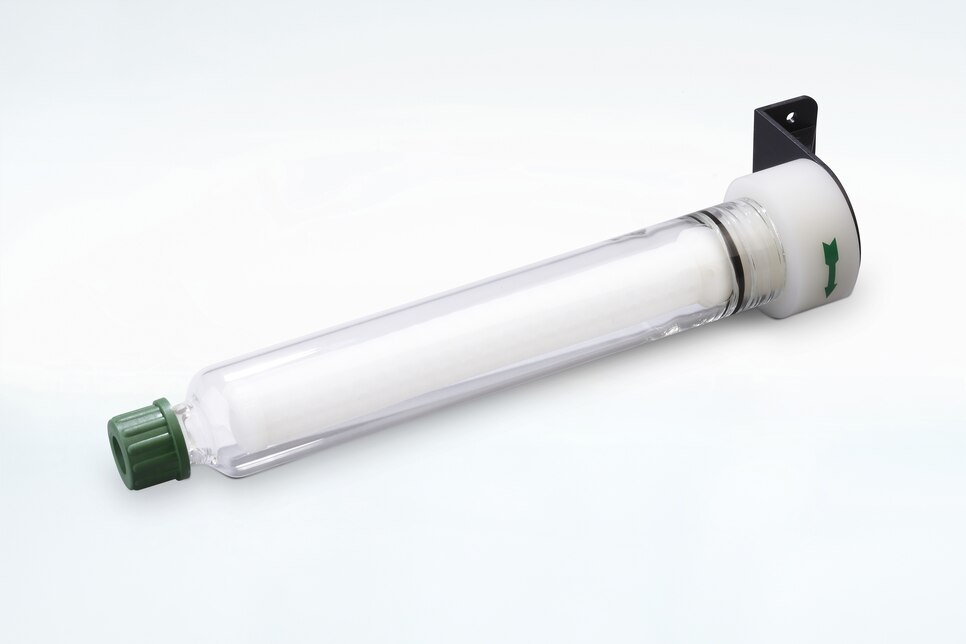

Universal-Bypassfilter FP-70P190-D

Artikel-Nr.: 02F1440

Produkteigenschaften

  • Universal-Bypassfilter für Flüssigkeits-Filtration
  • Mit selbstreinigendem Effekt der aktiven Filterelementoberfläche durch die Bypass-Strömung
  • Maschengewebe-Grobfilterelement aus PP mit einer Filterfeinheit von 70 μm
  • Filterkopf aus PVDF
  • Einfache Montage und Wartung
  • Mit Wandhalter
  • Anschlüsse Messgut-Eingang oder Bypass-Ausgang: G 3/8" i am Filterkopf, GL 25-12 mm am Filterkörper
  • Anschluss Messgut-Ausgang: G 1/4" i am Filterkopf
  • Werkstoff der mediumberührten Teile: PP, PVDF, Glas, Viton®

Produktinformationen & Downloads

Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die Universal-Bypassfilter werden hauptsächlich in der Flüssigkeitsanalyse zur Filtration von kleinen Probenmengen aus einem Flüssigkeitsstrom eingesetzt. Zwei verschiedene Filtrationsmethoden finden Anwendung: 1. Filter Typ FP-70P200-D: Filtration aus einer beruhigten Zone innerhalb eines Flüssigkeitsstroms. 2. Filter Typ FP-70 (200) P190-D: Filtration mit selbstreinigendem Effekt durch Bypass-Strömung über die aktive Filterelementoberfläche.
  • Beschreibung
    Universal‑Bypassfilter Typ FP‑70P190‑D mit PP‑Filtersieb und Selbstreinigungseffekt durch Bypass‑Strömung, Filterfeinheit: 70 µm, Länge: 190 mm, Anschluss: G 1/4" i, Werkstoff: PVDF, Viton®, Glas, PP
  • Produktmerkmale
    Art Flüssigkeit
    Gehäusewerkstoff PVDF/Glas
    Filterwerkstoff PP
    Kondensatausgang Nein
    Versorgungsspannung Ohne
