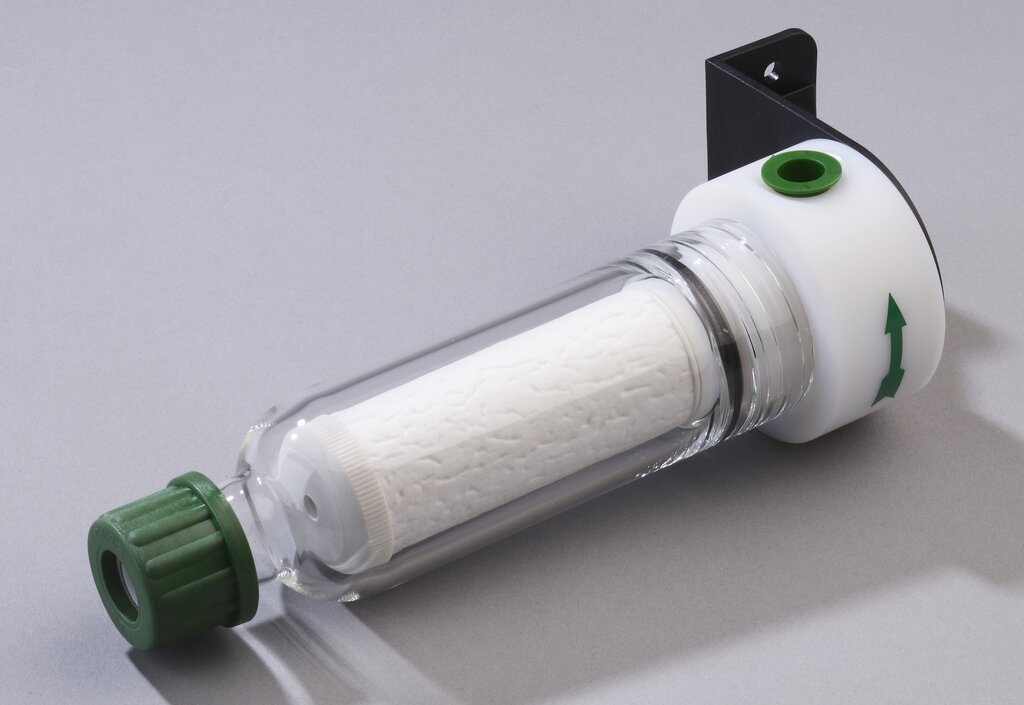

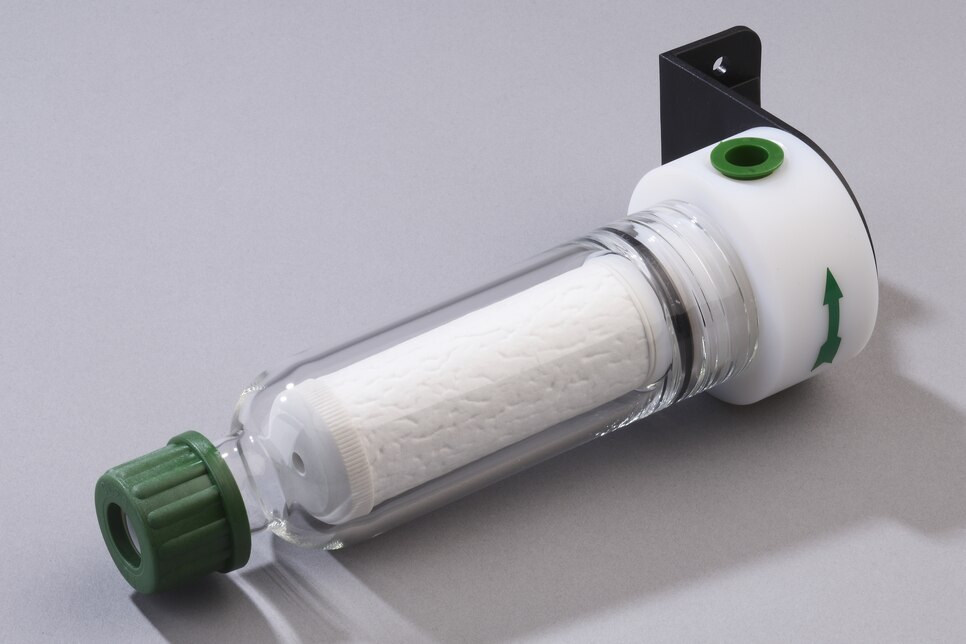

Universalfilter FT-0,1GF-D

Artikel-Nr.: 02F2400

Produkteigenschaften

  • Modular aufgebauter Universalfilter mit Kondensatausgang
  • Mit Filterkopf aus PTFE
  • Glasfaser-Filterelement zur Ultrafeinfiltration
  • Filterfeinheit: 0,1 µm
  • Mit Wandhalter
  • Unkomplizierter Filterelementwechsel ohne Werkzeuge
  • Geringes Totvolumen
  • 3 Gasanschlüsse: G 1/4" i
  • Kondensatausgang mit Klemmringverschraubung: GL 25-Überwurfmutter mit GL 25-12 mm-Klemmring
  • Mediums- und Umgebungstemperatur: max. +100 °C
  • Werkstoff der mediumberührten Teile: Glasfaser, PTFE, FEP, Glas

Produktinformationen & Downloads

Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    Werkstoff: PTFE, Glas, Filterelemente in verschiedenen Filtermaterialien und Filterfeinheiten, mit und ohne Kondensatanschluss, auch komplett mit Flüssigkeitssensoralarm für leitfähige Medien oder in beheizbarer Ausführung
  • Anwendungen
    Die in der Analysentechnik bei der Gasfiltration auftretenden Feststoffverunreinigungen, insbesondere Feinstpartikel, werden von den M&C-Universalfiltern mit Filterelementen hoher Feinheit und großer Tiefenwirkung sicher abgetrennt. Durch ihre universelle Konstruktion können die Filter auch als Separatoren (ohne Filterelement), Flüssigkeitsfilter oder mit Adsorptionspatrone als Adsorptionsfilter verwendet werden. Für Umgebungs- bzw. Mediumtemperaturen bis 180 °C wird von M&C neben der Edelstahl-Version FSS der Filtertyp FT-H angeboten.
  • Produktmerkmale
    Art Universal
    Gehäusewerkstoff PTFE/Glas
    Filterwerkstoff Glasfaser
    Kondensatausgang Ja
    Versorgungsspannung Ohne

Optionen & Ersatzteile
Universalfilter FT-0,1GF-D

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Produktoptionen
Ersatzteile

Ersatzteile
Universalfilter FT-0,1GF-D

Optionen
Universalfilter FT-0,1GF-D

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

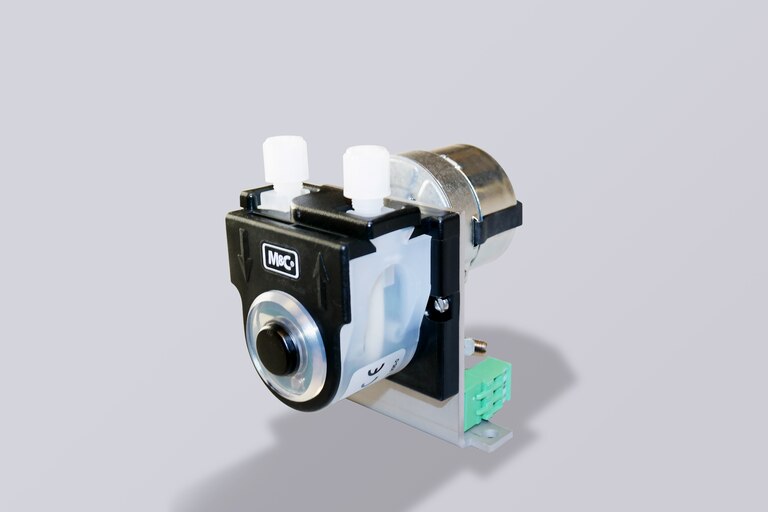

Schrägansicht Schlauchpumpe SR25.2-W

Schlauchpumpe SR25.2-W

01P1307

  • Art
    • Pumpe
  • Explosionsgeschützt
    • Nein
  • Fördermenge
    • ≤ 300 ml/h
  • Werkstoff
    • Novopren
Schrägansicht Filter FSS-3SS/H350

Filter FSS-3SS/H350

01F3030A

  • Art
    • Universal,
    • beheizt
  • Gehäusewerkstoff
    • Rostfreier Stahl
  • Filterwerkstoff
    • Rostfreier Stahl
  • Kondensatausgang
    • Nein
  • Versorgungsspannung
    • 110‒120 V
Schrägansicht Kondensatsammelgefäß TK13

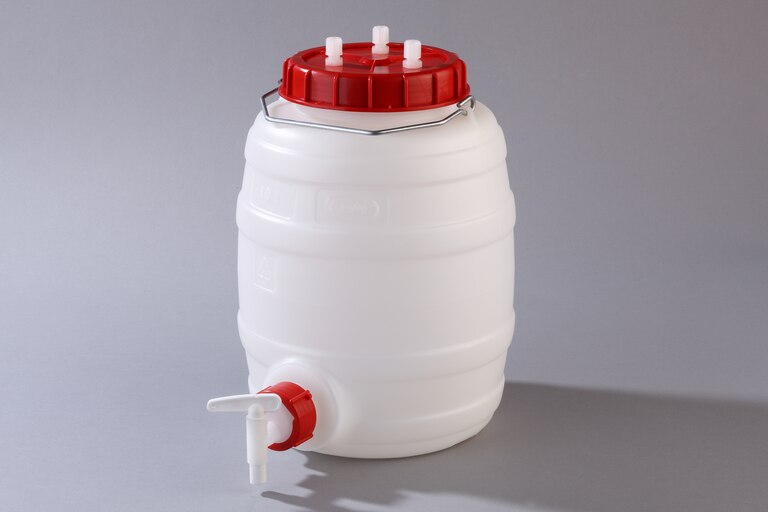

Kondensatsammelgefäß TK13
