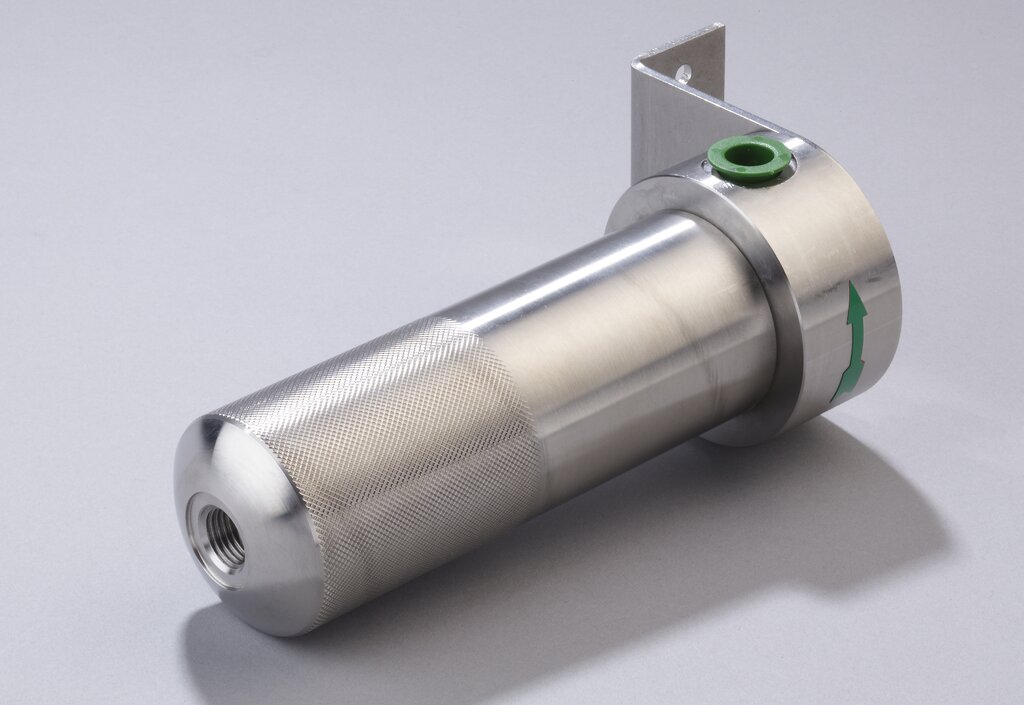

Universalfilter FSS-2K-D

Artikel-Nr.: 02F2690

Produkteigenschaften

  • Modular aufgebauter Universalfilter mit Kondensatausgang
  • Mit Filterkopf und Filterkörper aus rostfreiem Stahl
  • Tiefenfilterelement aus Keramik mit einer Filterfeinheit von 2 µm
  • Hohe Abscheideleistung bei geringem Differenzdruck
  • Mit Wandhalter
  • Unkomplizierter Filterelementwechsel ohne Werkzeuge
  • Geringes Totvolumen
  • 3 Gasanschlüsse: G 1/4" i
  • Kondensatausgang:  G 1/4" i
  • Mediums- und Umgebungstemperatur: max. +180 °C
  • Werkstoff der mediumberührten Teile: Keramik, rostfreier Stahl, Viton®

Produktinformationen & Downloads

Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    Werkstoff: Edelstahl, Filterelemente in verschiedenen Filtermaterialien und Filterfeinheiten, mit und ohne Kondensatanschluss
  • Anwendungen
    Die in der Analysentechnik bei der Gasfiltration auftretenden Feststoffverunreinigungen, insbesondere Feinstpartikel, werden von den M&C-Universalfiltern mit Filterelementen hoher Feinheit und großer Tiefenwirkung sicher abgetrennt. Durch ihre universelle Konstruktion können die Filter auch als Separatoren (ohne Filterelement), Flüssigkeitsfilter oder mit Adsorptionspatrone als Adsorptionsfilter verwendet werden. Für Umgebungs- bzw. Mediumtemperaturen bis 180 °C wird von M&C neben der Edelstahl-Version FSS der Filtertyp FT-H angeboten.
  • Beschreibung
    Universalfilter Typ FSS‑2K‑D inkl. Kondensatvorabscheidefunktion mit Keramik‑Tiefenfilterelement, Filterfeinheit: 2 µm, Werkstoff: rostfreier Stahl 1.4571, Viton®, Keramik
  • Produktmerkmale
    Art Universal
    Gehäusewerkstoff Rostfreier Stahl
    Filterwerkstoff Keramik
    Kondensatausgang Ja
    Versorgungsspannung Ohne
