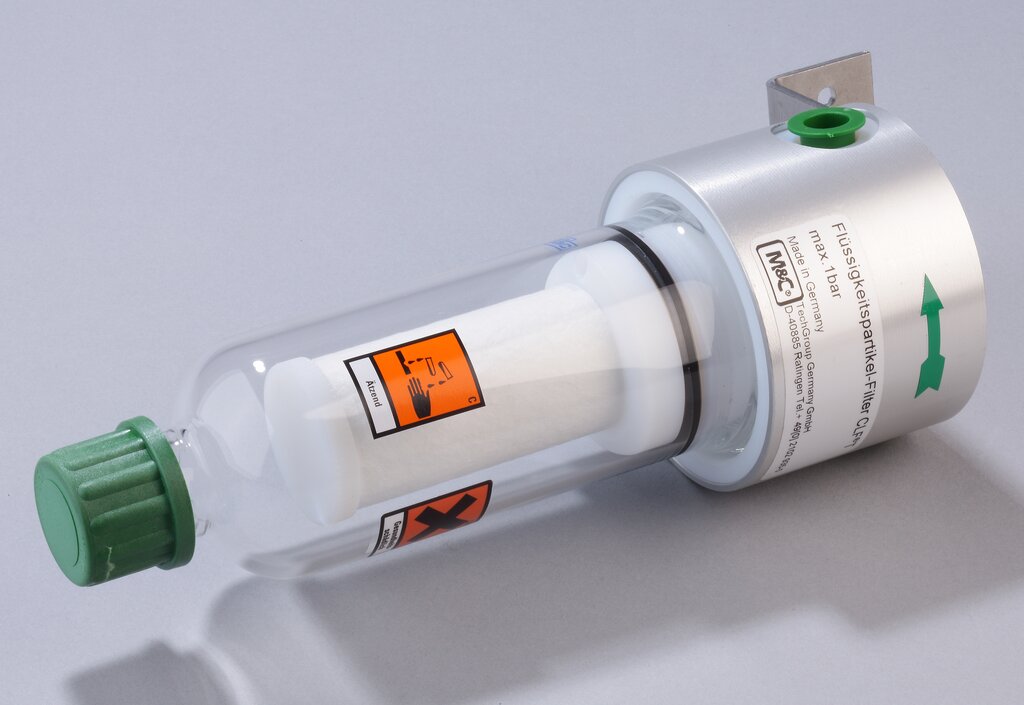

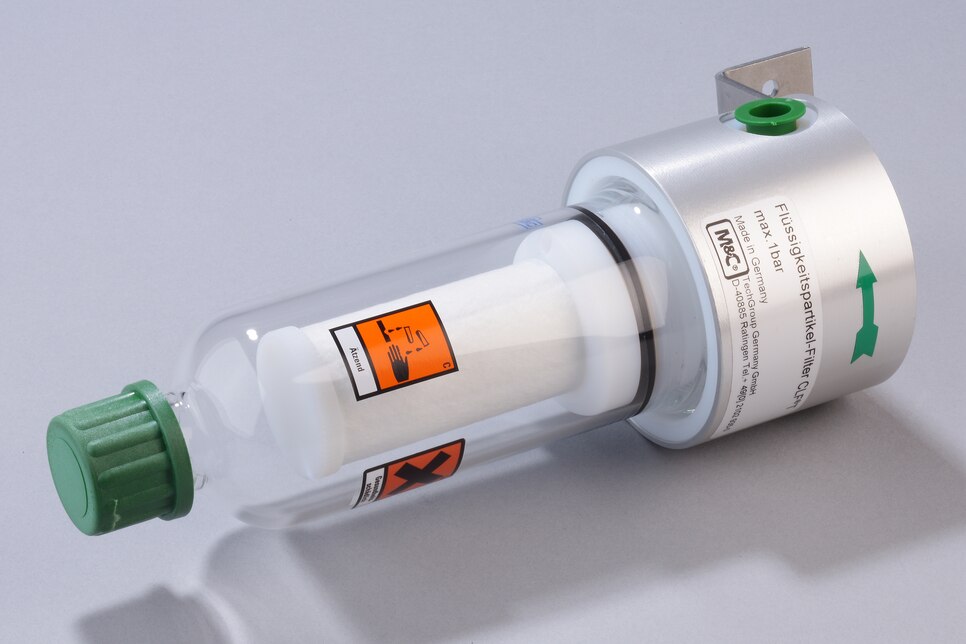

Flüssigkeitspartikelfilter CLF-T

Artikel-Nr.: 03F2100

Produkteigenschaften

  • Flüssigkeitspartikelfilter zur Abscheidung von Aerosolen
  • Hohe Abscheiderate von 99,99 % für Partikel > 0,1 μm
  • Sehr gute chemische Beständigkeit
  • Mit zweilagigem, ultrafeinem Spezial-Glasfaserfilterelement
  • Mit Filterkopf aus PTFE
  • Durchfluss: max. 300 Nl/h
  • Einfacher Filterelementwechsel
  • Mit Wandhalter
  • 2 Gasanschlüsse: G 1/4" i
  • Kondensatausgang: GL 25 mit Blindkappe
  • Werkstoff der mediumberührten Teile: Glasfaser, PTFE, Viton®, Glas

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Der M&C-Flüssigkeitspartikelfilter CLF-... eignet sich zur Abscheidung von Flüssigkeitsfeinstpartikeln aller Art und wird bei Messgasen mit Säuretaupunkt über 100 °C empfohlen, beispielsweise bei Rauchgasmessungen von Schweröl- oder Steinkohlefeuerungen. Der Filter separiert Aerosole (feinste Flüssigkeitspartikel), die den Messgaskühler noch passierten. Die zweckmäßigste Positionierung des CLF-... ist nach der Probenaufbereitung, unmittelbar vor dem Durchflussmesser des Analysators.
  • Beschreibung
    Flüssigkeitspartikelfilter Typ CLF‑T mit zweilagigem, ultrafeinem Spezial‑Glasfaserfilterelement, Abscheiderate: 99,99 % > 0,1 µm, Durchfluss: max. 300 Nl/h, Druck: max. 2 bar abs., Messgastemperatur: max. 80 °C, Filterkopf aus PTFE mit Viton®‑O‑Ring, Filterkörper aus Glas mit GL 25‑Ablass, Werkstoff: PTFE, Viton®, Glas
  • Produktmerkmale
    Art Aerosol
    Gehäusewerkstoff PTFE/Glas
    Filterwerkstoff Glasfaser
    Kondensatausgang Ja
    Versorgungsspannung Ohne
