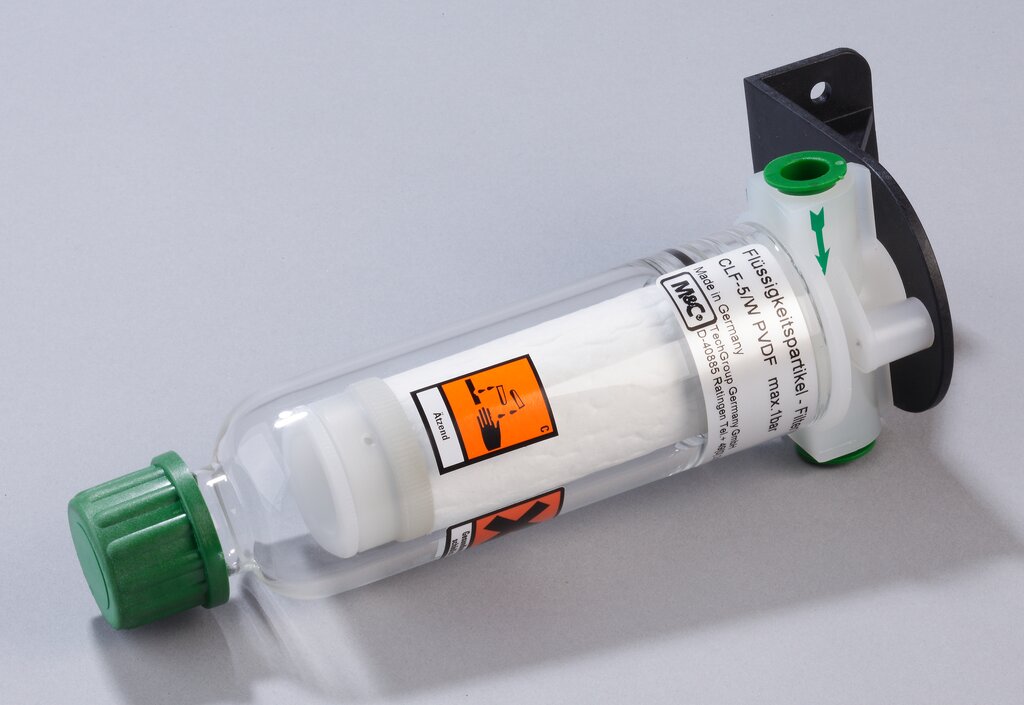

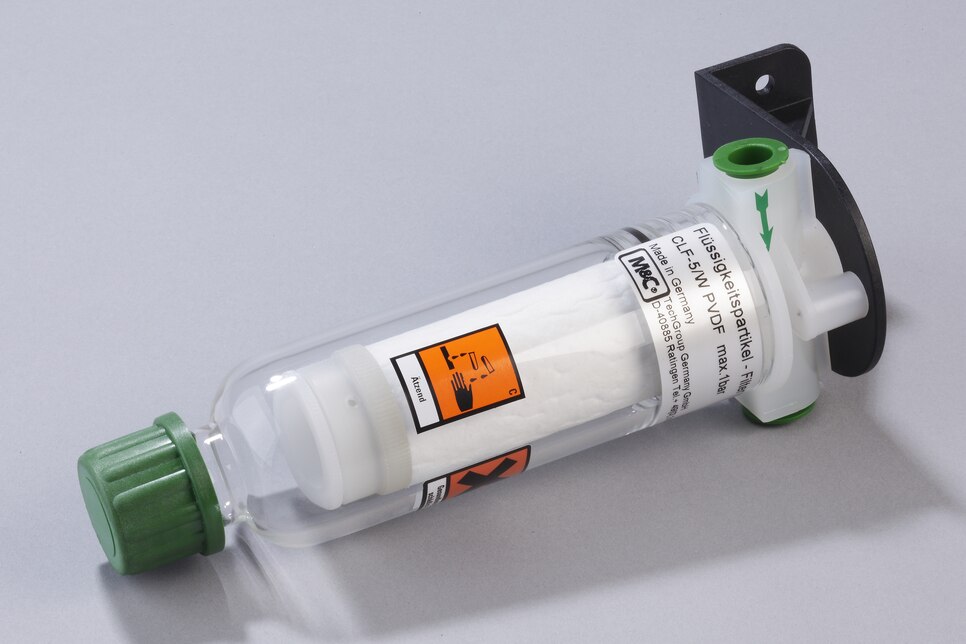

Flüssigkeitspartikelfilter CLF-5/W

Artikel-Nr.: 03F3005

Produkteigenschaften

  • Flüssigkeitspartikelfilter zur Abscheidung von Aerosolen
  • Hohe Abscheiderate von 99,9999 % für Partikel > 0,1 μm
  • Mit Wasserdurchbruch-Stopp zum Schutz des Analysators
  • Mit Filterkopf aus PVDF
  • Zweilagiges Glasfaserfilterelement
  • Durchfluss: max. 200 Nl/h
  • Einfacher Filterelementwechsel
  • Mit Wandhalter
  • 2 Gasanschlüsse: G 1/4" i
  • Kondensatausgang: GL 25 mit Blindkappe
  • Werkstoff der mediumberührten Teile: Glasfaser, PVDF, Viton®, Glas, PTFE-Beschichtung

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Zur Abscheidung von Flüssigkeitspartikeln, mit Wasserstopp, Werkstoff: PVDF, Glas

  • Anwendungen
    Die M&C-Flüssigkeitspartikelfilter CLF-5, CLF-5/W eignen sich zur Abscheidung von Flüssigkeitsfeinstpartikeln aller Art und werden bei Messgasen mit Säuretaupunkt über 100 °C empfohlen, beispielsweise bei Rauchgasmessungen von Schweröl- oder Steinkohlefeuerungen. Der Filter separiert Aerosole (feinste Flüssigkeitströpfchen), die den Messgaskühler noch passierten. Die zweckmäßigste Positionierung des CLF-... ist nach der Probenaufbereitung, unmittelbar vor dem Durchflussmesser des Analysators. Zur Erhöhung der Anlagensicherheit ist die Version CLF-5/W mit einer integrierten hydrophoben Schutzmembrane versehen.
  • Beschreibung
    Flüssigkeitspartikelfilter Typ CLF‑5/W zur Abscheidung von mikroskopisch kleinen Flüssigkeitstropfen aus Gasen mit Wasserstopp, Glasfaserfilterelement mit einer Rückhalterate von 99,99 % für Partikel > 0,1 µm, Durchfluss: max. 200 Nl/h, Druck: max. 2 bar abs., Messgastemperatur: max. 80 °C, Anschlüsse: Messgas: EIN/AUS G 1/4" i, Kondensat‑AUS: GL 25, Werkstoff: PVDF, Glas, Viton®
  • Produktmerkmale
    Art Aerosol
    Gehäusewerkstoff PVDF/Glas
    Filterwerkstoff Glasfaser
    Kondensatausgang Ja
    Versorgungsspannung Ohne
