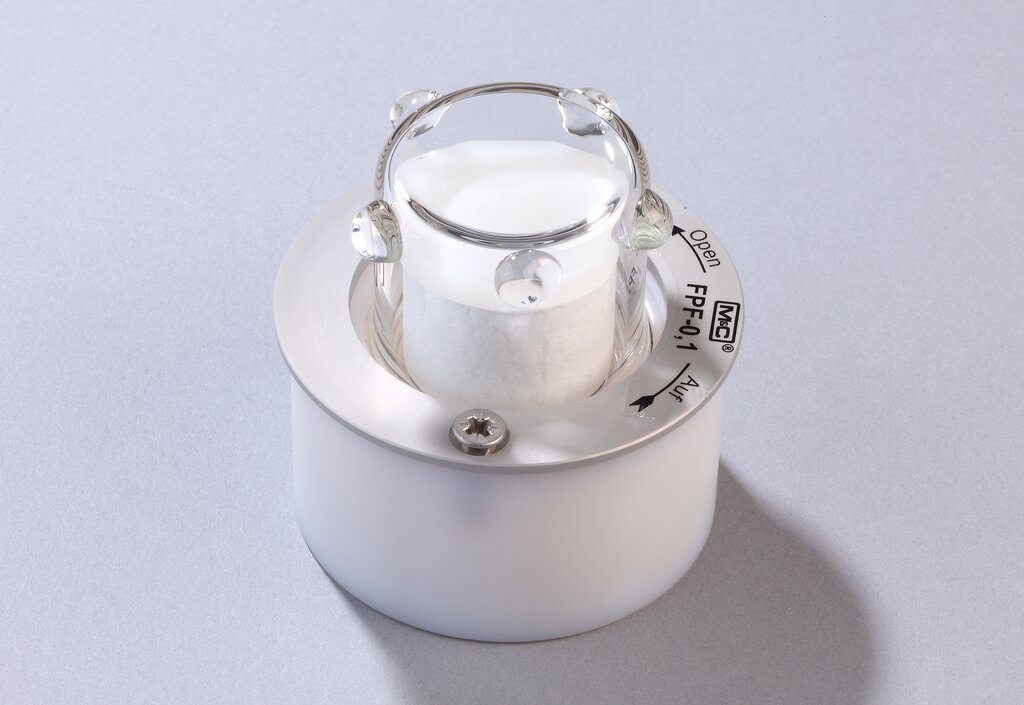

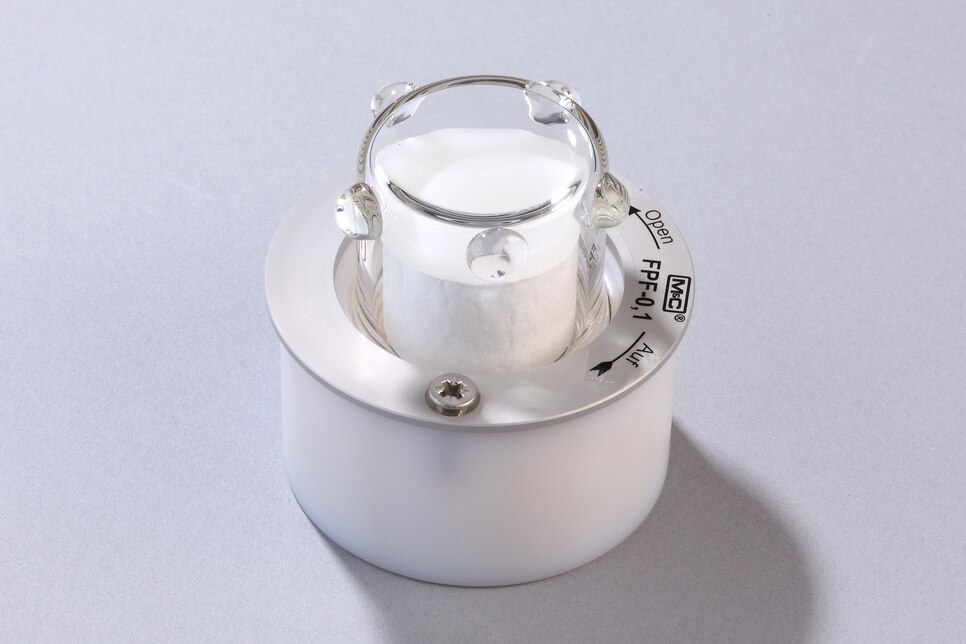

Fronteinbaufilter FPF-0,1GF

Artikel-Nr.: 04F1000

Produkteigenschaften

  • Flacher Filter mit ultrafeinem Glasfaser-Filterelement zum Frontplatteneinbau
  • Filterfeinheit: 0,1 µm
  • Mit Filterkopf aus PTFE
  • Unkomplizierter Filterelementwechsel ohne Werkzeuge
  • Geringes Totvolumen
  • Universell verwendbar
  • Gasanschlüsse: G 1/8" i
  • Mediums- und Umgebungstemperatur: max. +80 °C
  • Werkstoff der mediumberührten Teile: Glasfaser, PVDF, PTFE, Glas, Viton®

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die in der Analysentechnik bei der Gasfiltration auftretenden Feststoffverunreinigungen, insbesondere Feinstpartikel, werden von dem M&C-Einbau-Feinstfilter mit Tiefenfilterelement sicher abgetrennt. Die große Filteroberfläche des zylindrischen Filterelementes gewährleistet sichere Feinstfiltration und lange Standzeit bei geringem Druckverlust. Die 19-Frontplatteneinbautechnik erfordert flach aufbauende Geräte, wofür das Einbau-Feinstfilter FPF-0,1GF hauptsächlich entwickelt wurde."
  • Beschreibung
    Universalfilter Typ FPF‑0,1GF, für Frontplatteneinbau, mit ultrafeinem Glasfaser‑Filterelement, Filterfeinheit: 0,1 µm, Anschluss: G 1/8" i, Werkstoff: PTFE, Viton®, Glas, PVDF
  • Produktmerkmale
    Art Fronteinbau
    Gehäusewerkstoff PTFE/Glas
    Filterwerkstoff Glasfaser
    Kondensatausgang Nein
    Versorgungsspannung Ohne
