Gasaufbereitung CSS

Artikel-Nr.: 03G1000

Produkteigenschaften

  • Komplett vorinstallierte Messgasaufbereitung für Standardanwendungen
  • Selbstüberwachend und wartungsarm
  • 1 Messgaseingang mit einem max. Gasdurchfluss von 140 Nl/h
  • 2 Messgasausgänge inklusive Durchflussmesser mit einem max. Gasdurchfluss von je 70 Nl/h
  • Gasausgangstaupunkt einstellbar von +2 bis +15 °C
  • Taupunktstabilität < ±0,1 °C
  • Betriebsbereit in ca. 10 Minuten
  • Netz: 230 V

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Mit diesen Einheiten wurden komplett vorinstallierte Messgasaufbereitungen für den kontinuierlichen Einsatz geschaffen, die sich hervorragend in Analysensysteme integrieren lassen. Die kompakte Bauweise stellt nur geringe Anforderungen an den Platzbedarf. Die Aufbereitungen sind innerhalb weniger Minuten betriebsbereit. Die übliche aufwändige Einzelkomponenten- und Kleinteilebeschaffung und deren Montage werden hierdurch überflüssig. Anwendungsbeispiele der Messgasaufbereitungen CSS… sind Rauchgas- und Prozessgasaufbereitung.
  • Beschreibung

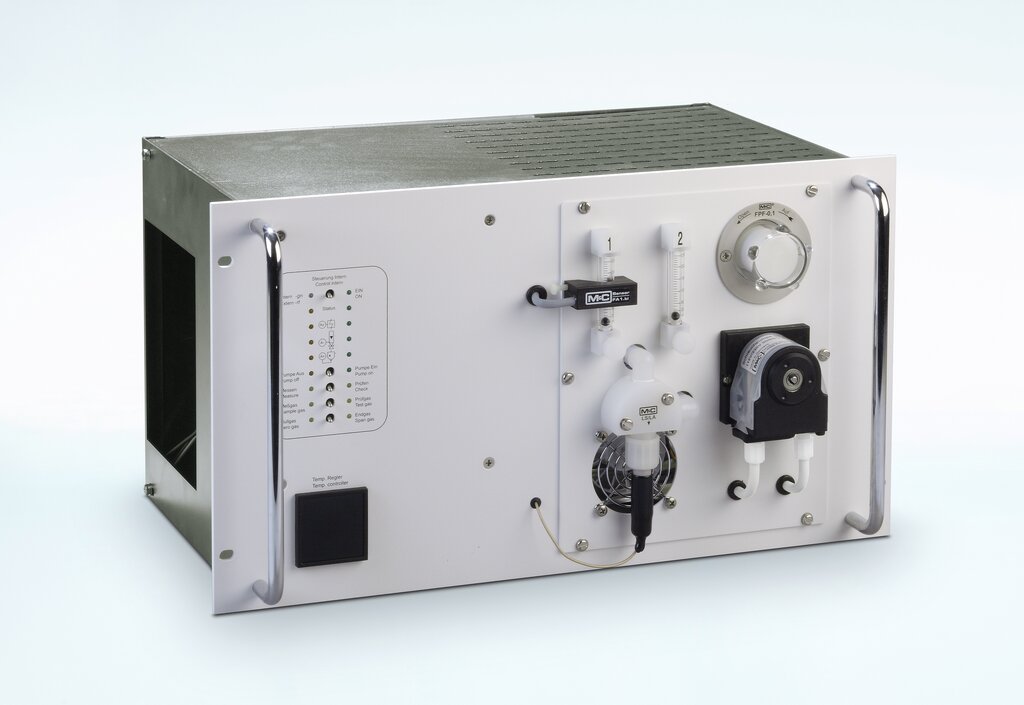

    19"‑Messgasaufbereitung Typ CSS für 140 Nl/h im 19"‑Einbaugehäuse, bestehend aus: Gaskühler ECP1000‑G, Messgaspumpe N3KPE, Schlauchpumpe SR25.1, Feinfilter FPF‑0,1‑GF, Flüssigkeitsalarm LA 1S, 2 Durchflussmesser FM40 mit Nadelventil 7‑70 Nl/h, Durchflussalarm FA1 bi, Magnetventile zur externen oder manuellen Umschaltung von Messen auf Prüfen (2 Gase), Statusalarm mit LED‑Anzeige und Kontaktausgang, Verschlauchung in PTFE/ PVDF, Anschlüsse G 1/4" i: Messgas: 1 x Ein, 2 x Aus, Prüfgas: 2 x Ein, Abmessungen: 84 TE, 6 HE, Tiefe: 350 mm, Netz: 230 V/50 Hz, 150 VA, die Messgaspumpe wird erst eingeschaltet, wenn der Messgaskühler +8 °C unterschreitet
  • Produktmerkmale
    Mobil Nein
    Kühlung Peltier
    Gaswege 1
    Durchfluss/Gasweg < 150 Nl/h
    Werkstoff Glas
    Versorgungsspannung 220‒240 V
