Gasaufbereitung SS-5/3

Artikel-Nr.: 03G5500A

Produkteigenschaften

  • Komplett vorinstallierte Gasaufbereitung auf einer Aluminiumplatte
  • Mit Peltier-Kühler inklusive Wärmetauscher aus Glas, weitere Materialien lieferbar
  • Gasdurchfluss: max. 350 Nl/h
  • Gasausgangstaupunkt einstellbar von +2 bis +15 °C
  • Taupunktstabilität < ±0,1 °C
  • Wartungsarm und selbstüberwachend
  • Betriebsbereit in ca. 10 Minuten
  • Netz: 115 V
  • Optional: Durchflussmesser, Flüssigkeitsalarmsensor, 5-Wege-Kugelhahn, Temperaturregler für beheizte Leitung

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Mit dieser auf einer Aluminiumplatte montierten Einheit wurden komplett vorinstallierte Messgasaufbereitungen für den kontinuierlichen Einsatz geschaffen, die sich hervorragend in Analysensysteme integrieren lassen. Die kompakte Bauweise stellt nur geringe Anforderungen an den Platzbedarf. Die Aufbereitungen sind innerhalb weniger Minuten betriebsbereit. Die übliche aufwendige Einzelkomponenten- und Kleinteilebeschaffung und deren Montage wird hierdurch überflüssig. Anwendungsbeispiele der Messgasaufbereitungen SS-5...: Rauchgas- und Prozessgasaufbereitung. Bei speziellen Problemen, wie z.B. Aerosolen, diversen Lösungsmitteln, explosiven Gasen oder Aufstellungsbereichen in Ex-Zonen können natürlich aus unserem umfangreichen Lieferprogramm auch zusätzliche oder andere Komponenten zum Einsatz kommen.
  • Beschreibung

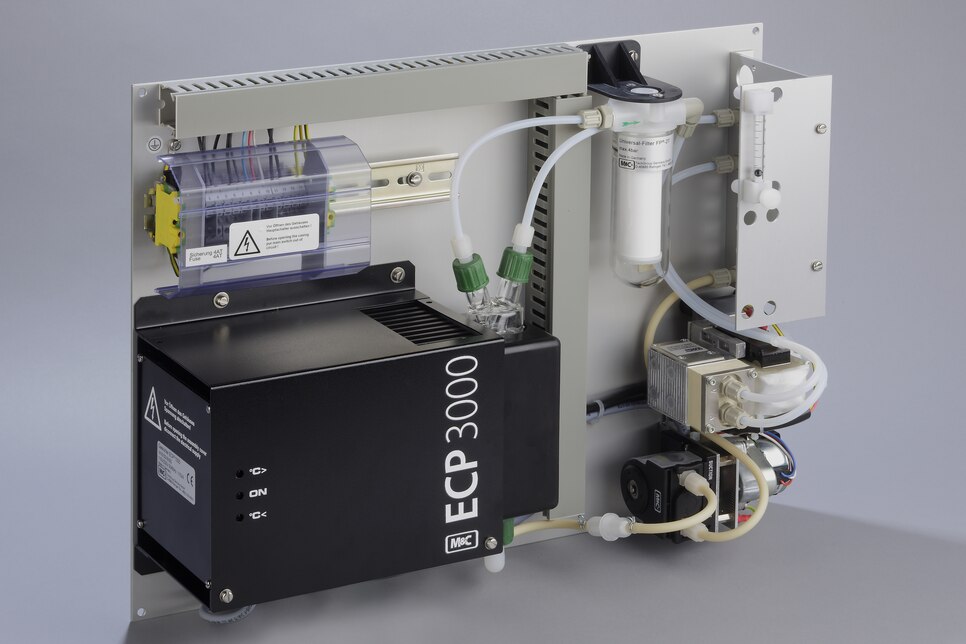

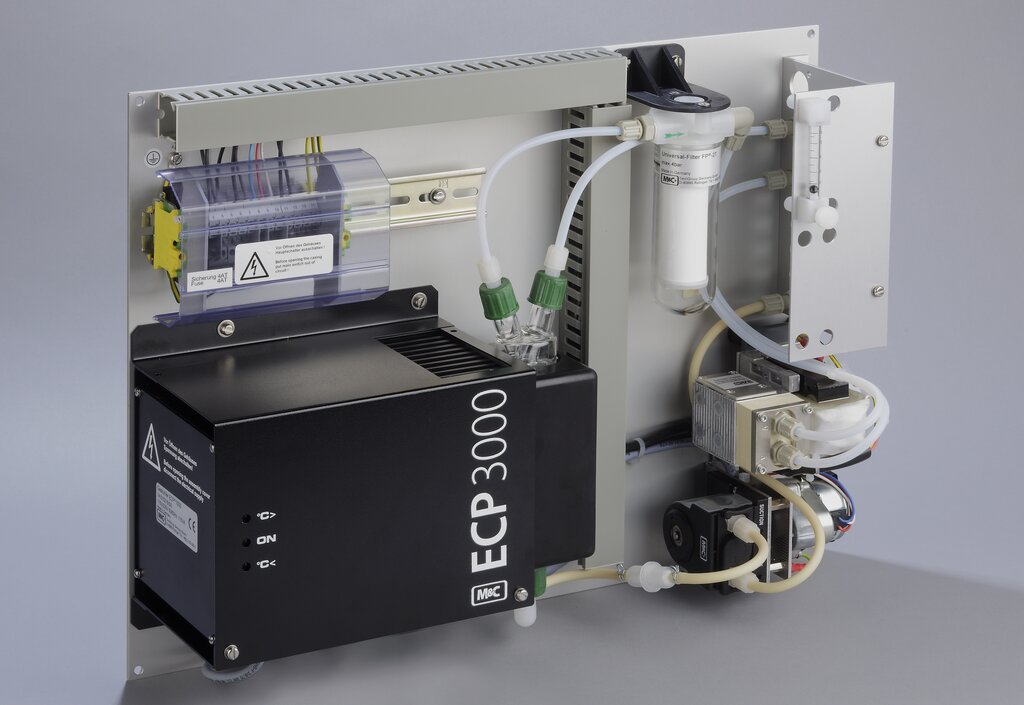

    Gasaufbereitung SS‑5/3 für 350 Nl/h, montiert auf einer Grundplatte, bestehend aus: Gaskühler ECP3000‑G, Universalfilter FP‑2T, Messgaspumpe N9 KPE, Schlauchpumpe SR25.2.W mit Schlauch‑Vorfilter PF2, Netz: 115 V/60 Hz, Verschlauchung in PTFE/PP, die Messgaspumpe wird erst eingeschaltet, wenn der Messgaskühler +8 °C unterschreitet
  • Produktmerkmale
    Mobil Nein
    Kühlung Peltier
    Gaswege 1
    Durchfluss/Gasweg > 150 Nl/h
    Werkstoff Glas
    Versorgungsspannung 110‒120 V
