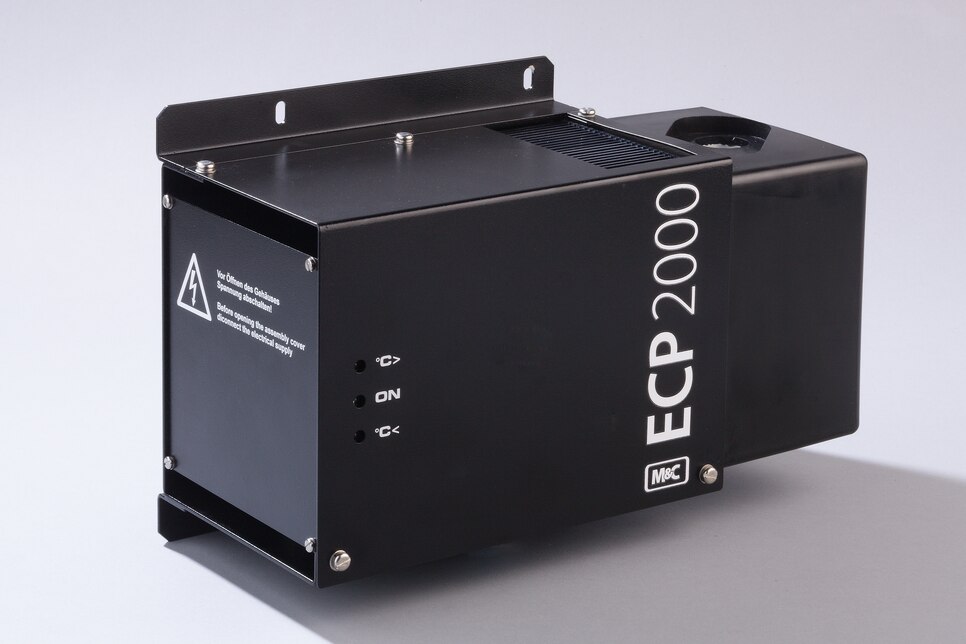

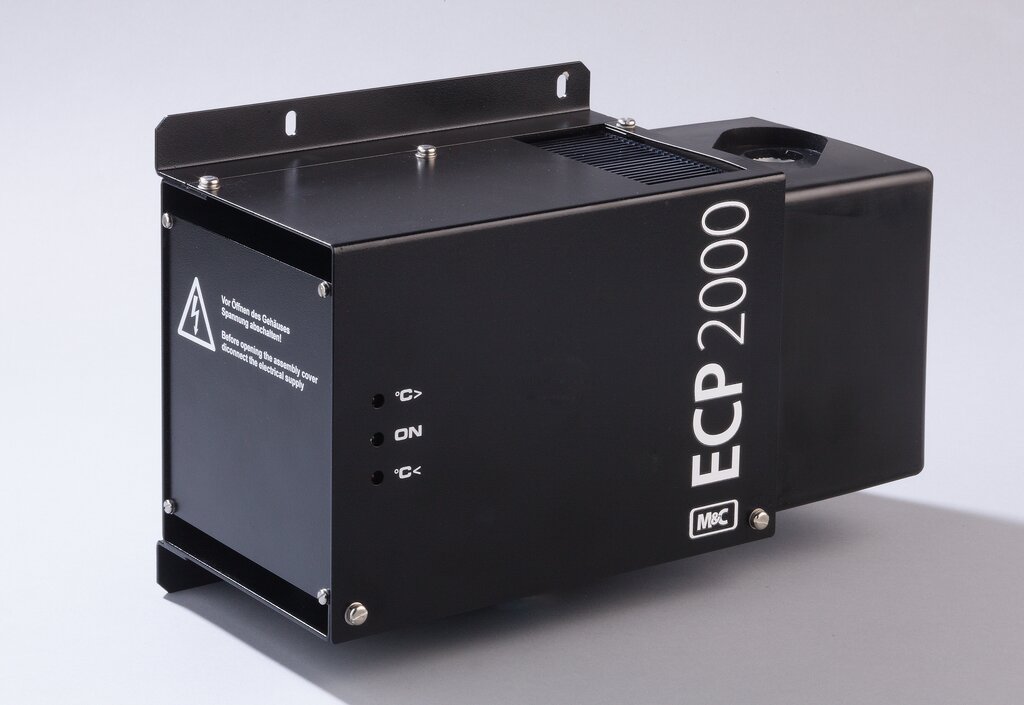

Peltier-Gaskühler ECP2000

Artikel-Nr.: 01K2100X

Produkteigenschaften

  • Peltier-Gaskühler für 2 Jet-Stream-Wärmetauscher mit einem Gasdurchfluss von max. 2 x 150 Nl/h
  • Einstellbarer Gasausgangstaupunkt mit einer Stabilität < ±0,1 °C bei konstanten Bedingungen
  • Mit einer Gesamtkühlleistung von 90 kJ/h bei 25 °C Umgebungstemperatur
  • Umgebungstemperatur bis +50 °C
  • Mit Statusalarmkontakt
  • Kompakte Ausführung, geringes Gewicht
  • Netz: 115/230 V umschaltbar
  • Optional: 2 Jet-Stream-Wärmetauscher

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Mit zwei Gaswegen für max. 2 x 150 NL/h Gas, verschiedene Wärmetauschermaterialien möglich, Netz: 115/230 V, 60/50 Hz

  • Anwendungen
    Die Gaskühler Typ ECP 2000 werden in der Analysentechnik zur Taupunktabsenkung von feuchten Gasen eingesetzt, um Kondensation im Analysegerät auszuschließen. Durch die Einstellung eines äußerst stabilen Gasausgangstaupunktes werden Wasserdampfquerempfindlichkeit und volumetrische Fehler vermieden.
  • Beschreibung
    Elektrogaskühler Typ ECP2000 mit Peltier‑Element, elektronisch auf +5 °C geregelt, Über‑/Untertemperaturalarm mit 2 Umschaltkontakten, ohne Wärmetauscher, Netz: 230 V/50 Hz oder 115 V/60 Hz, umschaltbar
  • Produktmerkmale
    Explosionsgeschützt Nein
    Kühlung Peltier
    Temperatur > 2 °C
    Gaswege 2
    Durchfluss/Gasweg 150 Nl/h
    Werkstoff Wählbar
    Versorgungsspannung 110‒120 V 220‒240 V
