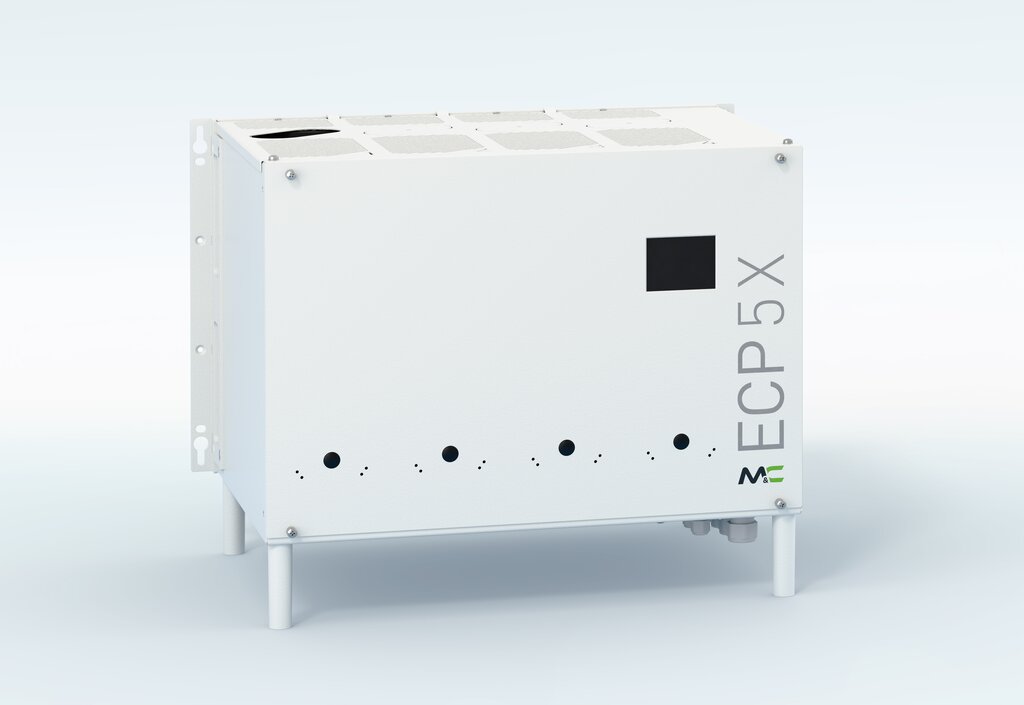

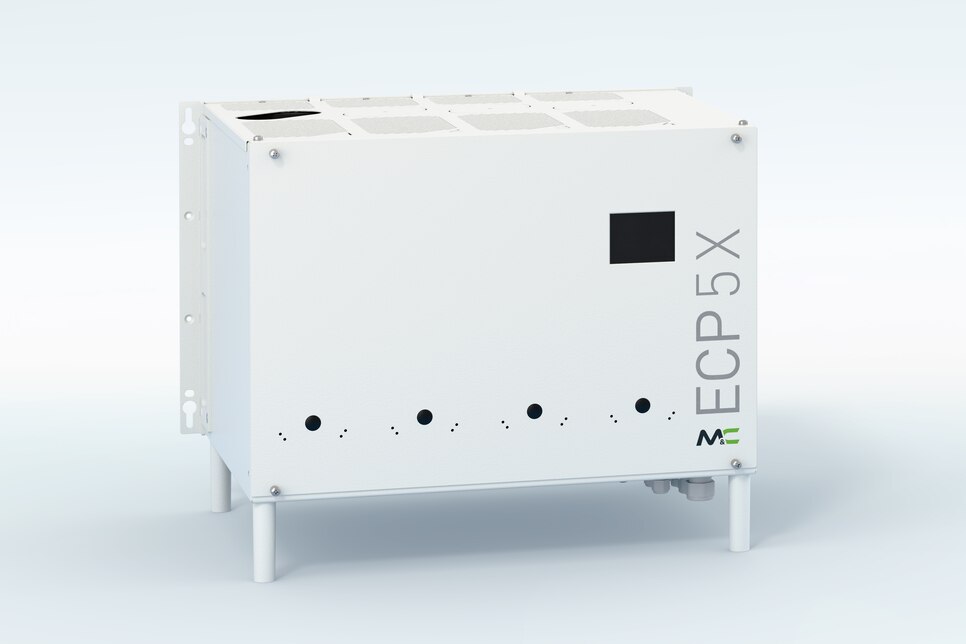

Peltier-Gaskühler ECP5X

Artikel-Nr.: 01K4200

Produkteigenschaften

  • Modulares Kühlkonzept: aufrüstbar von einem 1-Kanal- bis zu einem 4-Kanal-Gerät
  • Kühlleistung bis zu 4 x 450 kJ/h
  • Hohe Verfügbarkeit aufgrund modularer unabhängiger Kühlerarchitektur
  • Resistiver farbiger Touchscreen
  • Jet-Stream-Wärmetauscher (WT) in diversen Werkstoffen lieferbar
  • Gasdurchfluss 250 Nl/h pro WT
  • Umgebungstemperatur bis +50 °C
  • Gasausgangstaupunkt einstellbar von +2 bis +45 °C
  • Taupunktstabilität ±0,1 °C
  • Wartungsarm und servicefreundlich durch einfaches Austauschen von Kühlmodulen

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Der Peltier-Gaskühler Typ ECP5X zeichnet sich durch seinen modularen Aufbau aus, der den einfachen Austausch oder das Nachrüsten von Kühlmodulen im Feld ermöglicht. Der ECP5X kann mit bis zu 4 Kühlmodulen bestückt werden, die unabhängig voneinander arbeiten und dadurch für eine hohe Verfügbarkeit sorgen. Das Gerät überzeugt durch seine hohe Kühlleistung auch bei Umgebungstemperaturen bis zu +50 °C. Der bedienerfreundliche Touchscreen ermöglicht die Darstellung aller relevanten Werte sowie eine intuitive Konfiguration des Peltier-Gaskühlers.

  • Anwendungen

    Der Peltier-Gaskühler ECP5X wird bei Analysensystemen eingesetzt, um den Taupunkt feuchter Gase auf ein stabiles und niedriges Niveau zu senken. Die hohe Kühlleistung des Gaskühlers ermöglicht den Einsatz in Prozess- und Emissionsanalysen auch an Einsatzorten, an denen aufgrund hoher Umgebungstemperaturen Kompressorkühler bisher alternativlos waren.

  • Beschreibung

    Der Peltier-Gaskühler Typ ECP5X ist von einem 1-Kanal- bis zu einem 4-Kanal-Gerät erweiterbar. Er ist für Umgebungstemperaturen bis +50 °C ausgelegt. In der Vollausstattung mit vier Kühlmodulen erreicht das Gerät eine Kühlleistung von bis zu 4 × 450 kJ/h.

    Für jedes Kühlmodul können die Temperatursollwerte (von +2 bis +45 °C, voreingestellt auf +5 °C) sowie die Regelungsart (absolut oder ΔT) individuell konfiguriert werden. Standardmäßig verfügt der ECP5X über fünf potentialfreie Alarmrelais (NO) mit vier einzelnen Kühlmodulalarmen und einem Sammelalarm.

    Darüber hinaus bieten wir folgende Optionen an: vier konfigurierbare Analogausgänge pro Gerät (mA- oder V-Ausgang), bis zu vier LA1 oder LA1S Flüssigkeitsalarmsensoren zum Schutz von nachgeschalteten Analysengeräten, je Kühlmodul ein Thermoelementmodul zur informativen Temperaturmessung im Wärmetauscher sowie integrierte Schlauchpumpen des Typs SR25.2 zur Kondensatentsorgung. Wärmetauscher für einen maximalen Gasdurchfluss von 250 Nl/h sind aus Glas, PVDF oder rostfreiem Stahl verfügbar.

  • Produktmerkmale
    Explosionsgeschützt Nein
    Kühlung Peltier
    Temperatur > 2 °C
    Gaswege 1‒4
    Durchfluss/Gasweg > 150 Nl/h
    Werkstoff Wählbar
    Versorgungsspannung 110‒120 V 220‒240 V

Produkt in 4 Schritten selbst zusammenstellen
