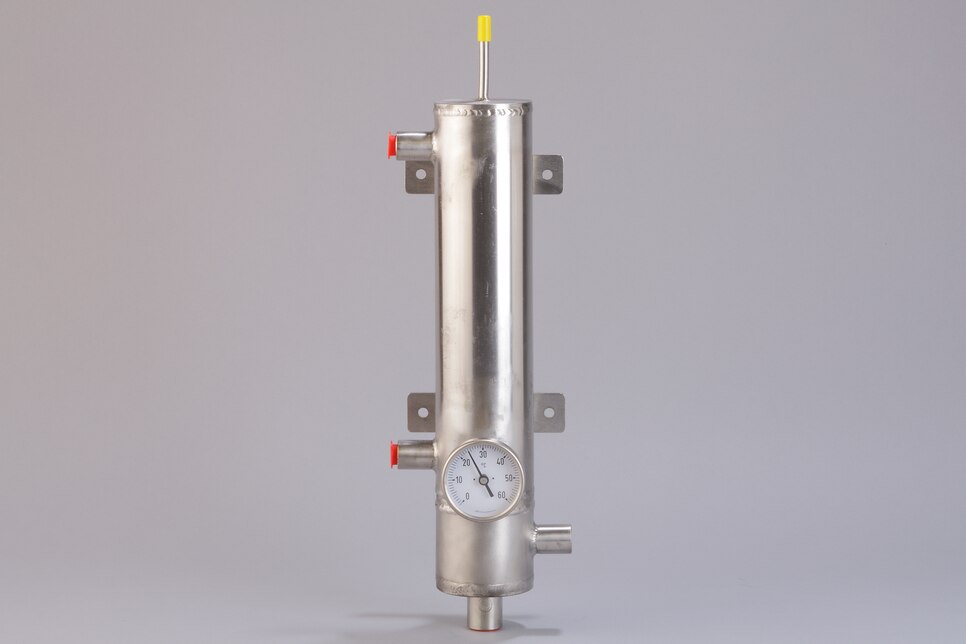

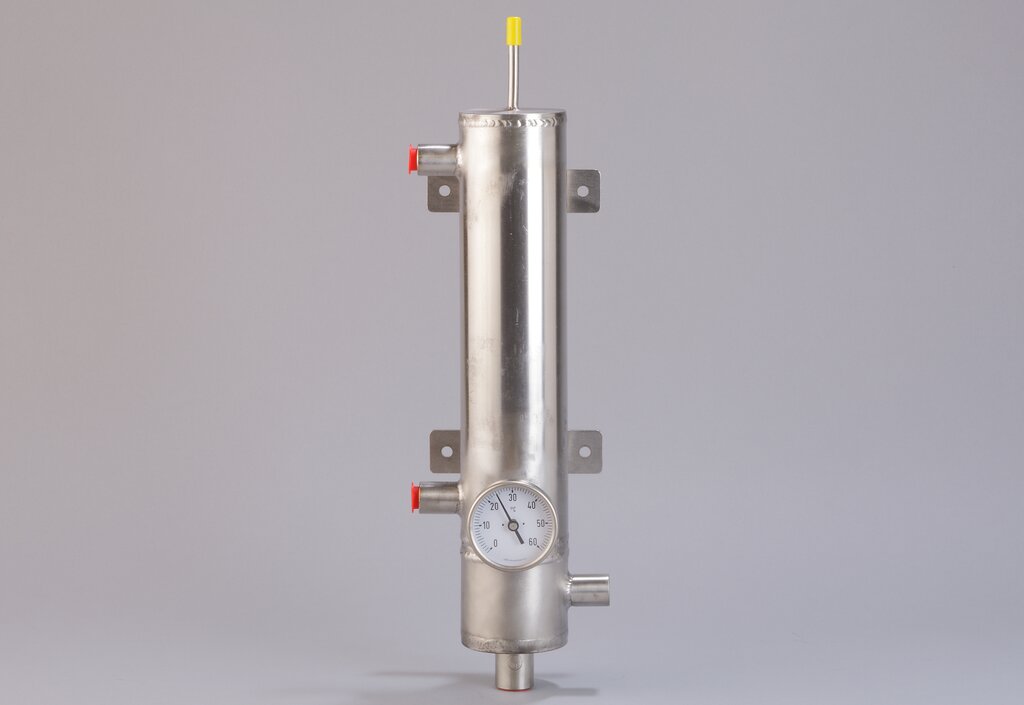

Mantelrohr-Gaskühler LGC-1

Artikel-Nr.: 04K1000

Produkteigenschaften

  • Gaskühler mit Kühlspirale im Mantelrohr
  • Für flüssiges Kühlmittel
  • Komplett aus rostfreiem Stahl 1.4571
  • Maximale Kühlleistung: ca. 900 kJ/h
  • Länge der Kühlspirale: 3,5 m
  • Mit Zeigerthermometer im Kühlmitteleingang
  • Mit Wandhalterung
  • Anschluss Gaseingang: ø 6 mm
  • Anschluss Gasausgang: G 1/4" i
  • Kondensatausgang: G 3/8" i
  • Kühlmittelanschlüsse: G 1/4" i
  • Werkstoff der mediumberührten Teile: rostfreier Stahl
  • Optional: verschiedene Anschlussgrößen

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    Flüssigkeitsgekühlter Gaskühler mit Rohrschlange in verschiedenen Ausführungen mit einer Kühlleistung von 900 kJ/h oder 1600 kJ/h
  • Anwendungen
    Die M&C-Gas- und Flüssigkeitskühler Serien LC/LGC werden in der Analysentechnik zur Taupunktabsenkung bei feuchten Gasen oder zur Temperaturabsenkung bei flüssigen Medien eingesetzt. Als Kühlmittel dient z. B. Wasser. Das verwendete Gegenstromprinzip gewährleistet optimalen Kühleffekt.
  • Beschreibung
    Gaskühler Typ LGC‑1 mit einer Kühlschlange aus DN 4/6 Edelstahlrohr und Separatorraum sowie Thermometer 0 bis 60 °C, Kühlmittel: Wasser, Anschlüsse: Kühlwasser: G 1/4" i, Messgas‑Ein: Rohr 4/6 mm, Messgas‑Aus: G 1/4" i, Kondensat: G 3/8" i, Druck: max. 10 bar, Kühlleistung: 900 kJ/h, Werkstoff: rostfreier Stahl 1.4571
  • Produktmerkmale
    Explosionsgeschützt Nein
    Kühlung Flüssigkeit
    Temperatur Medienabhängig
    Gaswege 1
    Durchfluss/Gasweg > 150 Nl/h
    Werkstoff Rostfreier Stahl
    Versorgungsspannung Ohne
