Art.-Nr.: 20S9065

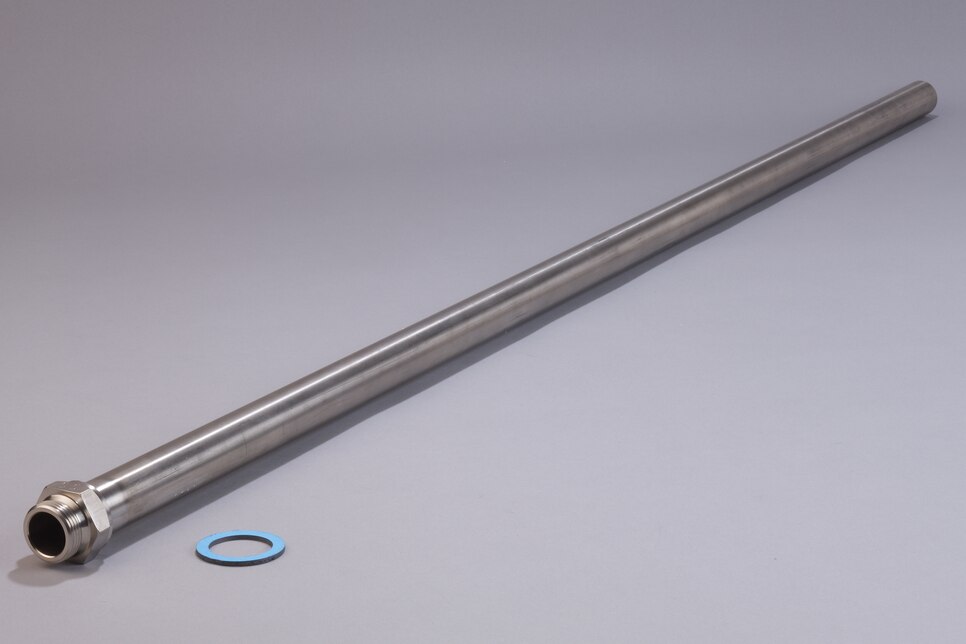

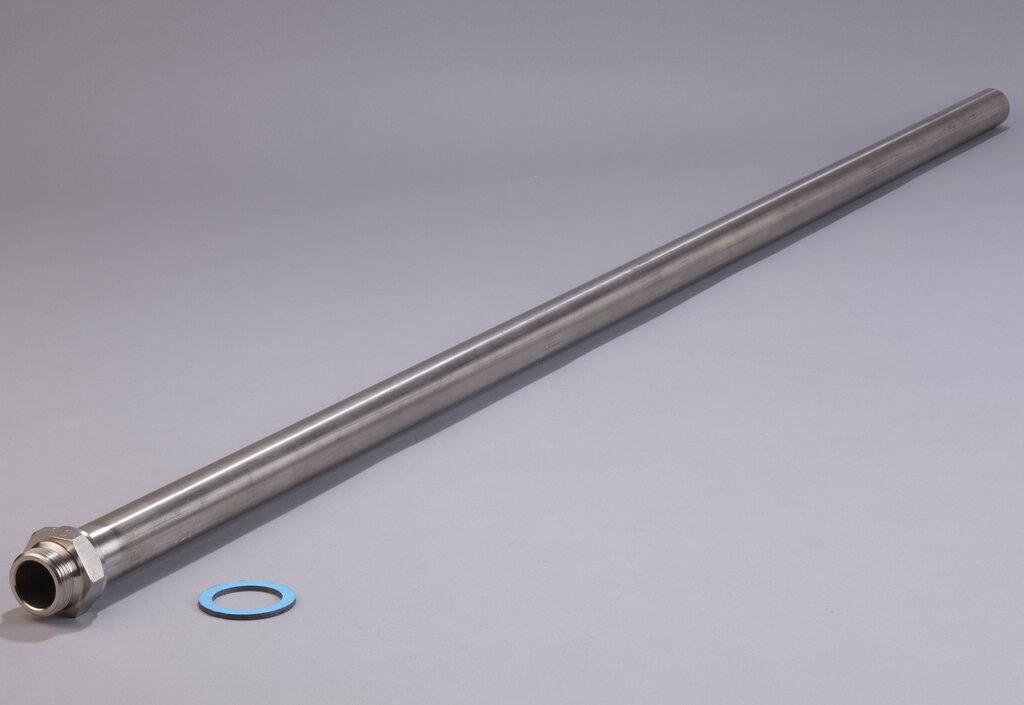

Entnahmerohr SP2000/SS

Produkteigenschaften

Entnahmerohr mit angeschweißtem Gewindeanschluss
Für punktgenaue Entnahme
Entnahmerohr kann mit einer ATEX-zertifizierten Gasentnahmesonde eingesetzt werden
Anschlussgewinde: G 3/4" a
Länge: 1 m ohne Anschlussgewinde
Entnahmetemperatur: max. +600 °C
Werkstoff der mediumberührten Teile: rostfreier Stahl, Novapress^®
Optional: max. Länge von 2,5 m verfügbar

Jetzt konfigurieren

Unverbindliches Angebot anfordern

Produktinformationen & Downloads

Handbuch 9 MB

Datenblatt 251 KB

Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

geplante Betriebshöhe über NN in [m]

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1 Schlauch-/Rohrdurchmesser in [mm]

2 Leitungslänge in [m]

3 Durchflussmenge in [Nl/h] Norm-Volumenstrom NI/h
Volumenstrom unter folgenden
festgelegten Bedingungen:

Temperatur = 273,15 K (0 °C)
Druck = 1,01325016 Bar (760 mm HG)
Luftdichte = 1,294 kg/m³ (trockene Luft)

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

H₂O-Taupunkt [°C]

H₂O-Volumenanteil [Vol.-%]

H₂O-Gewichtsanteil per Normkubikmeter Gas [g/Nm³] Norm-Volumenstrom NI/h
Volumenstrom unter folgenden
festgelegten Bedingungen:

Temperatur = 273,15 K (0 °C)
Druck = 1,01325016 Bar (760 mm HG)
Luftdichte = 1,294 kg/m³ (trockene Luft)

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[at] technische Atmosphäre

[atm] physikalische Atmosphäre

[bar] Bar

[kPa = kN/m²] Kilopascal

[psi = lb/in²] psi

[ft H₂O] Fuß Wassersäule (4 °C)

[inch H₂O] Zoll Wassersäule (4 °C)

[inch Hg] Zoll Quecksilbersäule (0 °C)

[Torr = mm Hg] mm Quecksilbersäule (0 °C)

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[°C] °Celsius

[°F] °Fahrenheit

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[mm] Millimeter

[cm] Zentimeter

[m] Meter

[km] Kilometer

[mi] Meile

[ft] Fuß

[in] Zoll

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[cm²] Quadratzentimeter

[m²] Quadratmeter

[km²] Quadratkilometer

[mi²] square mile | Quadratmeile

[ft²] Quadratfuß

[in²] Quadratzoll

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[cm³] Kubikzentimeter = [ml]

[dm³] Kubikdezimeter = [l]

[m³] Kubikmeter

[in³] Kubikzoll

[ft³] Kubikfuß

[gal] US-Gallone

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[g] Gramm

[kg] Kilogramm

[oz] ounce | Unze

[lb] Pfund

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[J] Joule = Wattsekunde [Ws]

[kJ] Kilojoule

[kWh] Kilowattstunde

[kcal_th] thermochemische Kilokalorie

[Btu] British thermal unit

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[m³/s] Kubikmeter pro Sekunde

[l/s] Liter pro Sekunde

[l/min] Liter pro Minute

[l/h] Liter pro Stunde

[m³/h] Kubikmeter pro Stunde

[ft³/min] Kubikfuß pro Minute

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[m/s] Meter pro Sekunde

[km/h] Kilometer pro Stunde

[ft/s] Fuß pro Sekunde

[mile/h] Meile pro Stunde

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[kJ/h] Kilojoule pro Stunde

[W] Watt

Anwendungen
Beschreibung
Produktmerkmale

Die M&C-Entnahmerohre werden in Verbindung mit den M&C-Gasentnahmesonden der Serie SP zur punktgenauen kontinuierlichen Gasentnahme bei Prozessen mit geringer Staubbeladung eingesetzt.

Entnahmerohr SP2000/SS, Länge: 1 m, Anschlussgewinde: G 3/4" a, Temperatur: max. 600 °C, Werkstoff: rostfreier Stahl 1.4571
