Art.-Nr.: 20S9322

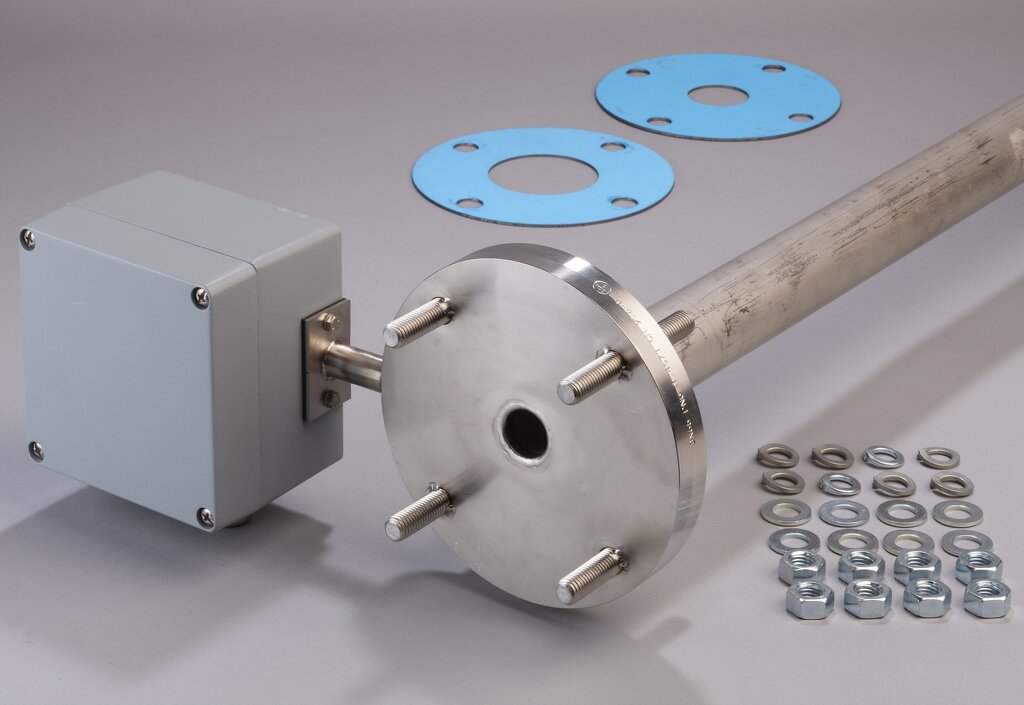

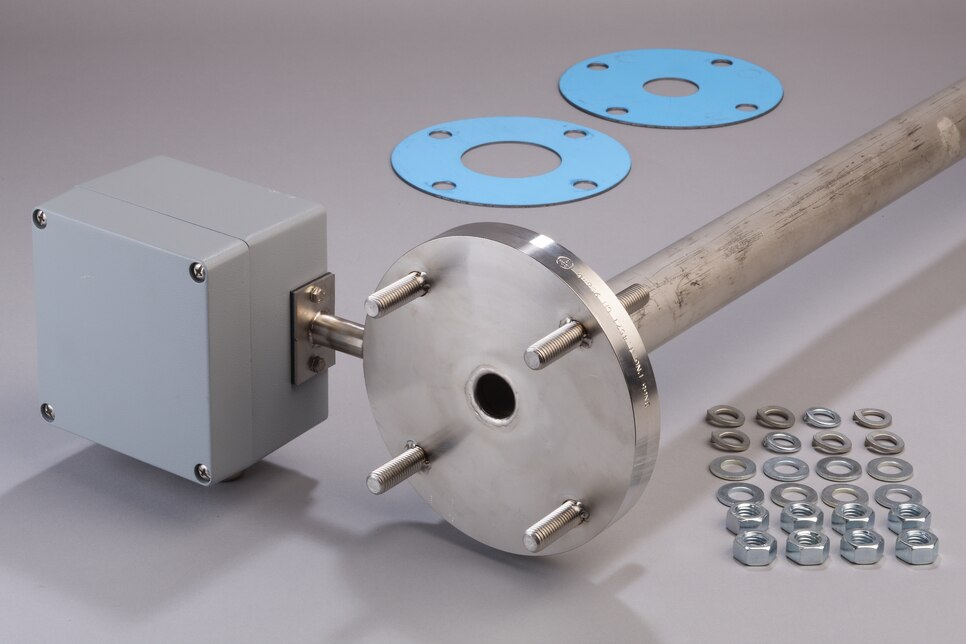

Entnahmerohr SP35/H2

Produkteigenschaften

Kurzes beheiztes Doppelmantelrohr zur Überbrückung von kalten Einnahmestutzen
Mit Montageflansch inklusive 4 eingeschweißten Gewindebolzen
Mit G 3/4"-Innengewinde an der Spitze des Entnahmerohrs für einen Vorfilter oder ein Verlängerungsrohr
Länge: 175 mm ohne Montageflansch und ohne G 3/4"-Innengewinde
Entnahmetemperatur: max. +550 °C
Betriebstemperatur der Heizung: max. 200 °C
Temperaturfühler: PT100 2‑Leiter
Netz: 230 V
Werkstoff der mediumberührten Teile: rostfreier Stahl, Novapress^®
Optional: 115 V, externer Temperaturregler, Verlängerungsrohr, Vorfilter
