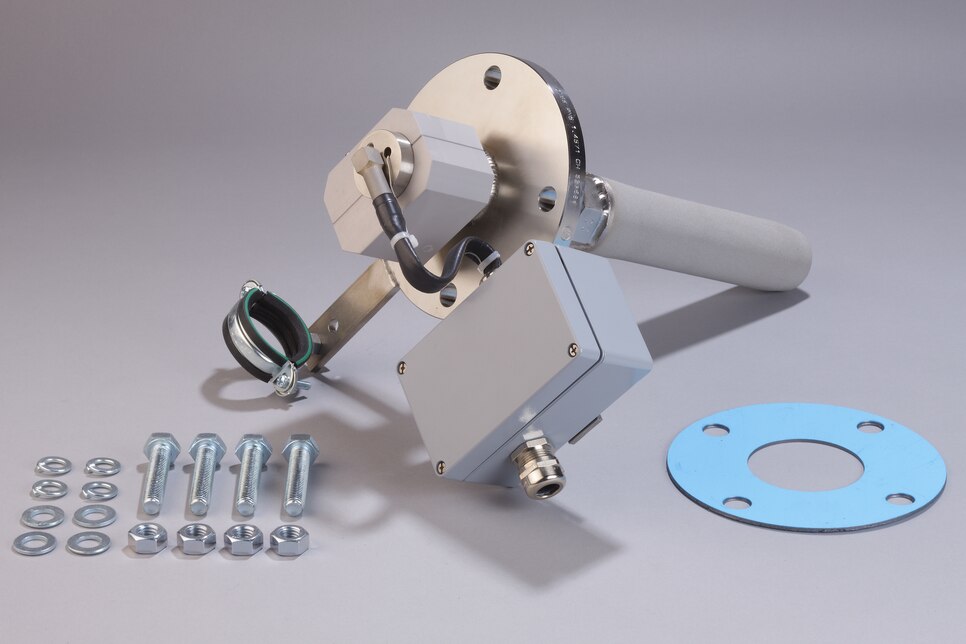

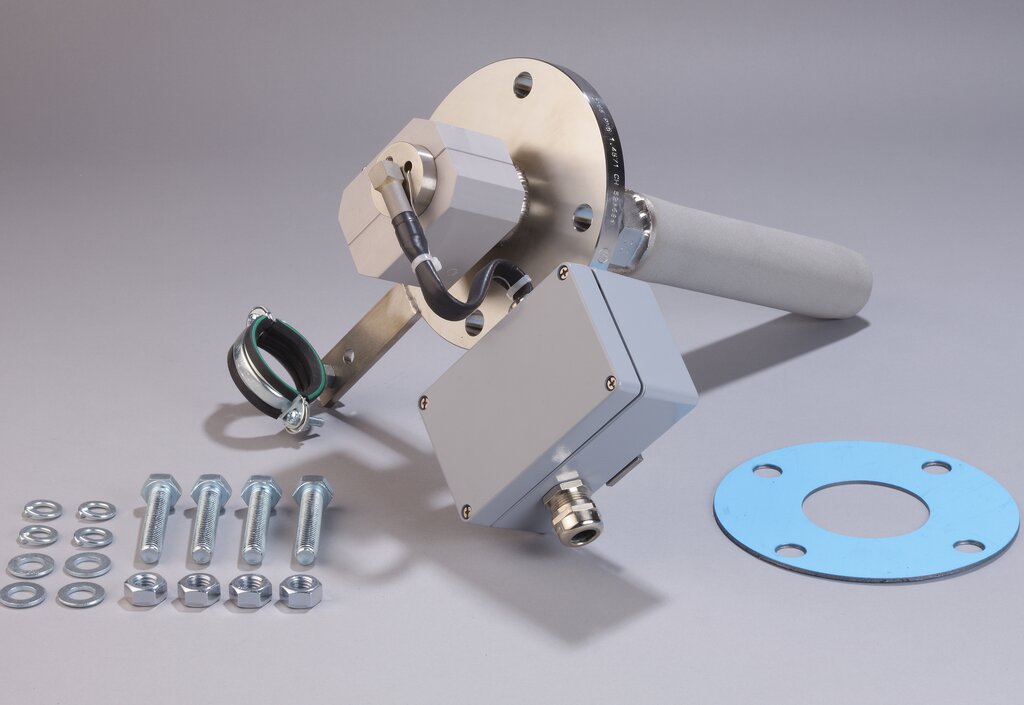

Gasentnahmesonde SP10-H

Artikel-Nr.: 01S2000

Produkteigenschaften

  • Beheizte Gasentnahmesonde für Prozesse mit hoher Staubbeladung
  • Bestehend aus beheiztem Adapterrohr mit Flansch und aufgeschraubtem Vorfilter
  • Mit einstellbarer Heizungstemperatur von 100 bis 200 °C
  • Mit Vorfilter aus rostfreiem Stahl
  • Schnelle Ansprechzeiten
  • Einfache Montage und problemlose Wartung
  • Netz: 230 V, optional 115 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, Novapress®
  • Optional: Vorfilter mit oder ohne Volumenverdränger und Verlängerungsrohre in verschiedenen Längen und Werkstoffen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    beheizt von 0 bis 180 °C, mit innen liegender Edelstahl-Filterfritte, optional: andere Filtermaterialien, Netz: 115 V/60 Hz, mit Wetterschutzhaube
  • Anwendungen
    Die M&C-Gasentnahmesonden Version SP 10-H werden zur kontinuierlichen Gasentnahme bei Prozessen mit hoher Staubbeladung sowie zur Entnahme großer Gasmengen eingesetzt. Durch die kompakte Bauform ist für die Montage nur ein geringer Platzbedarf erforderlich.
  • Beschreibung
    Gasentnahmesonde Typ SP10‑H mit innen liegendem Vorfilter V10 aus rostfreiem Stahl, 46 mm AD, Filterfeinheit: 2 µm, Entnahmelänge: 270 mm, mit elektrischer Stabheizung im Flanschbereich, 100 bis 200 °C einstellbar am eingebauten Regelthermostat, Netz: 230 V/50 Hz, 315 W Montageflansch: DN 65 PN 6B, Messgasausgang: 1/8" NPT i, Werkstoff: rostfreier Stahl 1.4404/1.4571
  • Produktmerkmale
    Explosionsgeschützt Nein
    Heizung Ja
    Temperatur 200 °C
    Absperrung/Rückspülung Nein
    Kalibrierung Nein
    Mobil Nein
    Versorgungsspannung 220‒240 V
    Werkstoff Rostfreier Stahl
