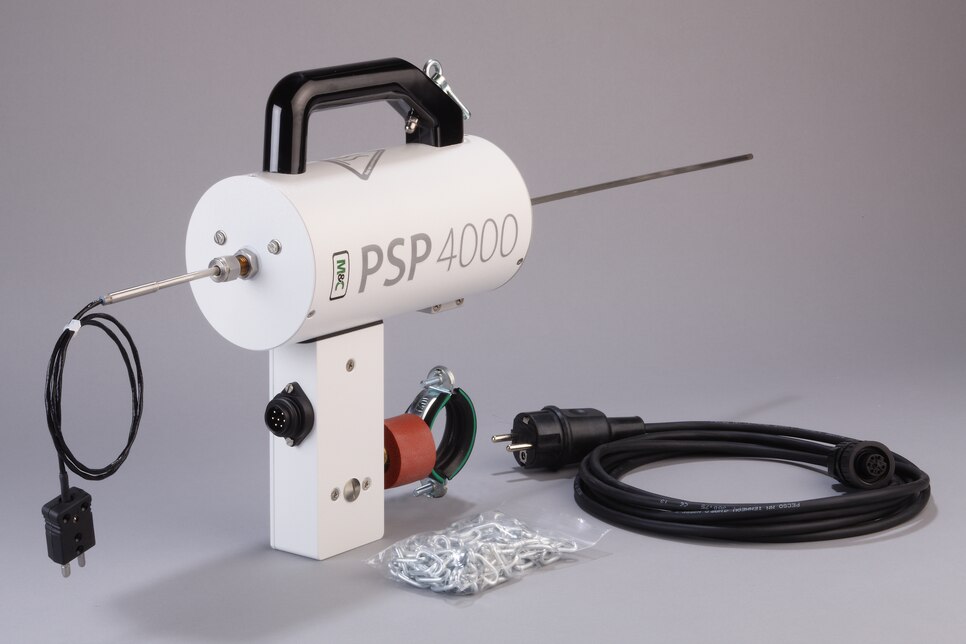

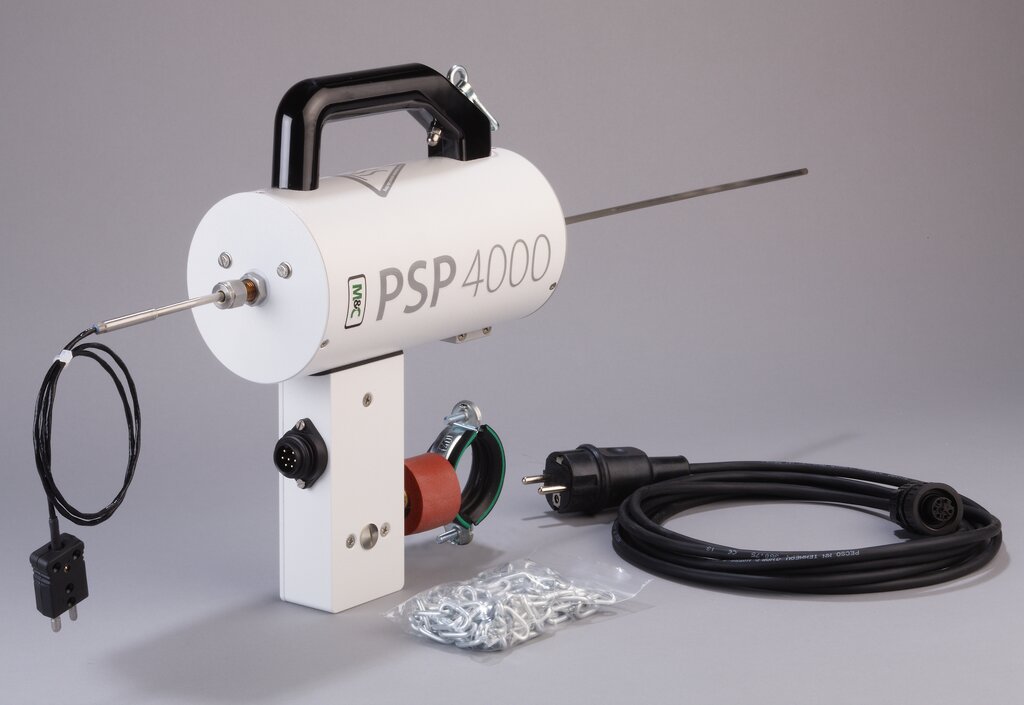

Gasentnahmesonde PSP4000-H/C/T

Artikel-Nr.: 40S1015

Produkteigenschaften

  • Mobile, beheizte Gasentnahmesonde mit Prüfgasanschluss und eingebautem Temperaturmessfühler
  • Aufgabe von Prüfgas ohne Demontage der Sonde
  • Messung der Prozesstemperatur am Ende des Entnahmerohrs
  • Kompakt, handlich und leicht mit einem Gewicht von ca. 3,5 kg
  • Geregelt beheizt von 100 °C bis 180 °C
  • Mit Keramik-Filterelement, Filterfeinheit: 2 µm
  • Netz: 230 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, FKM, Keramik
  • Optional: beheizte und unbeheizte Entnahmerohre, Vorfilter, Zwischenadapter und Gewindefittings, Filterwatteaufnahme, Zubehör zur stationären Sondenmontage, elektrisch beheizte Leitung, Tragekoffer

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Für die Kontrollmessungen an wechselnden Einsatzorten mussten bisher für den stationären Einsatz konzipierte Gasentnahmesonden eingesetzt werden. Das Gewicht und die Handlichkeit dieser Sonden bereitete den Messtechnikern bei mobilen Messungen oft Probleme. Zur logischen Ergänzung der tragbaren M&C-Messgasaufbereitung wurde nun die leichte, handliche und beheizte Gasentnahmesonde PSP 4000-H entwickelt. Bei kompakter Bauweise garantiert sie volle Funktionstüchtigkeit.
  • Beschreibung
    Tragbare Gasentnahmesonde Typ PSP4000‑H/C/T mit Kalibriergasanschluss und integrierter Temperaturmessung über Thermoelement Fe‑CuNi, mit Stecker, Länge: 600 mm, max. Temperatur 600 °C, Adapterverschraubung mit Blindverschluss, Thermoelement kann der Entnahmerohrlänge variabel angepasst werden, außen liegendes Keramik‑Filterelement Typ S‑2K, Filterfeinheit: 2 µm, elektrische Beheizung des Außenfilters auf 100 bis 180 °C einstellbar am eingebauten Regelthermostat mit Meldeleuchte (Standard: 180 °C), Netz: 230 V/50 Hz, 200 W, 7‑polige Steckverbindung mit 4 m Anschlusskabel und Schukostecker, wärmeisoliertes Gehäuse mit Tragegriff und Umhängekette zur Sondenbefestigung, inkl. Rohrschelle zur Befestigung der beheizten Leitung, Werkstoff: rostfreier Stahl 1.4571, Keramik, Viton®, Gaseingang: G 3/8" i, Gasausgang: G 1/8" NPT mit Rohrverschraubung 6 mm
  • Produktmerkmale
    Mit Kalibriergasanschluss und integrierter Temperaturmessung
    Explosionsgeschützt Nein
    Heizung Ja
    Temperatur 180 °C
    Filterfläche Klein
    Absperrung/Rückspülung Nein
    Kalibrierung Ja
    Mobil Ja
    Versorgungsspannung 220‒240 V
    Werkstoff Rostfreier Stahl
