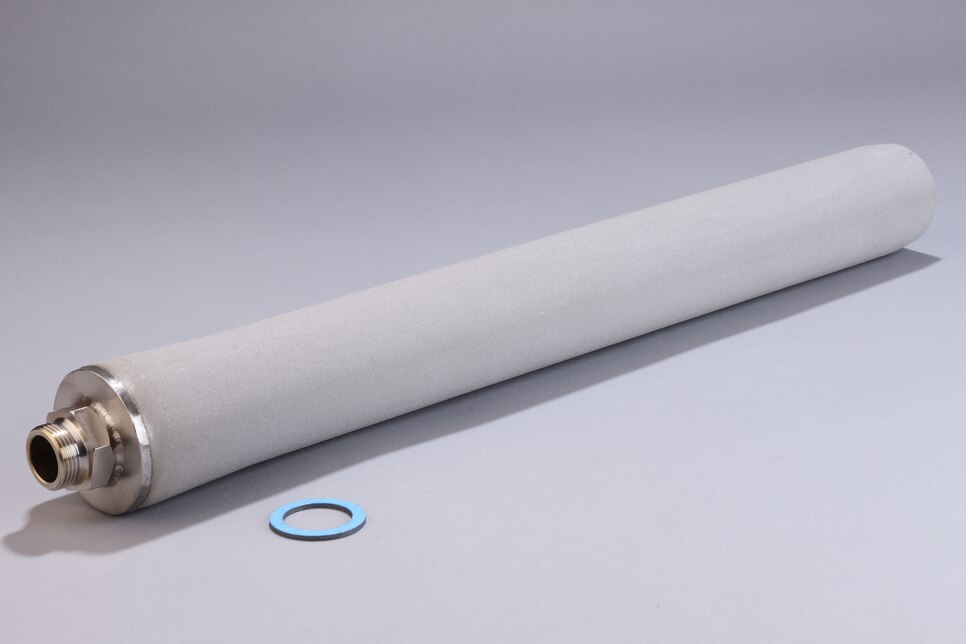

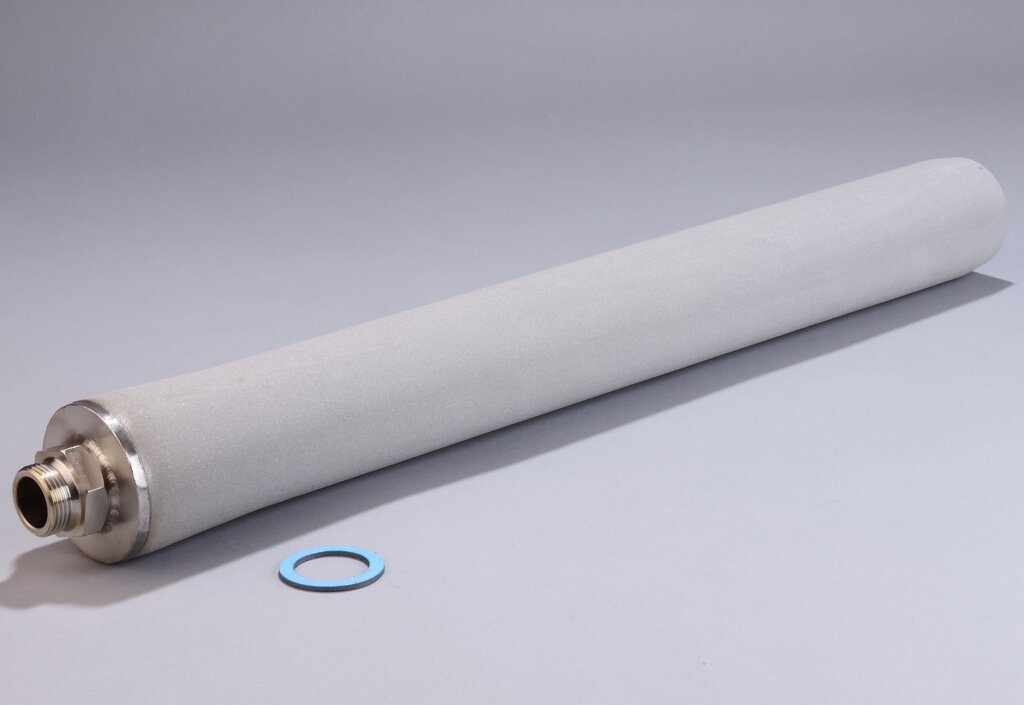

Sonden-Vorfilter SP2000/V20-2

Artikel-Nr.: 20S9125

Produkteigenschaften

  • Vorfilter für die Gasentnahme aus staubbeladenen Prozessen
  • Zur Reinigung: Vorfilter kann rückgespült werden
  • Für Staubbeladungen > 10 g/m3
  • Anschlussgewinde: G 3/4" a
  • Länge: 520 mm ohne Anschlussgewinde
  • Filterfeinheit: 2 µm
  • Entnahmetemperatur: max. +600 °C
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, Novapress®

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    Edelstahl-Vorfilter, bis max. 600 °C, in verschiedenen Ausführungen
  • Anwendungen
    Die M&C-Vorfilter werden in Verbindung mit den M&C-Gasentnahmesonden der Serie SP zur kontinuierlichen Gasentnahme bei Prozessen mit erhöhter Staubbeladung eingesetzt.
  • Beschreibung
    Vorfilter Typ V20‑2 für SP2000‑H, innen liegender Vorfilter aus rostfreiem Stahl ohne inneren Volumenverdränger, Länge: 520 mm, 60 mm AD, Filterfeinheit: 2 µm, Temperatur: max. 600 °C, Anschluss: G 3/4", Werkstoff: rostfreier Stahl 1.4404/1.4571
  • Produktmerkmale
    Werkstoff Rostfreier Stahl
    Explosionsgeschützt Nein
    Volumenverdränger Nein
    Länge 520 mm
