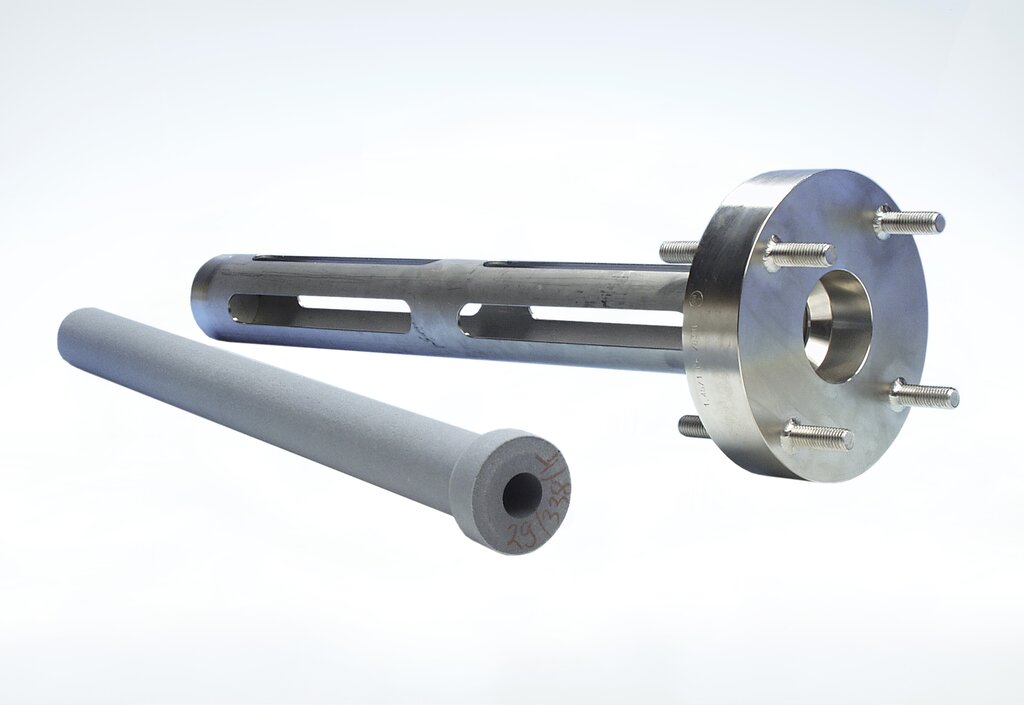

Sonden-Vorfilter SP2000/V12-1/SS mit Schutzrohr

Artikel-Nr.: 20S9525

Produkteigenschaften

  • Vorfilter mit Schutzrohr für die Gasentnahme aus staubbeladenen Prozessen
  • Schutzrohr mit Montageflansch aus rostfreiem Stahl
  • 2-lagiger Aufbau für hohe Rückspüleffizienz
  • Für Staubbeladungen > 10 g/m3
  • Montageflansch: DN 65 PN 6 B, mit 4 angeschweißten Gewindebolzen
  • Länge: 500 mm
  • Filterfeinheit: 1 µm
  • Entnahmetemperatur: max. +600 °C
  • Werkstoff der mediumberührten Teile: Keramik, rostfreier Stahl, Novapress®

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    Keramik-Vorfilter mit Edelstahl-Schutzrohr, bis max. 600 °C, in verschiedenen Ausführungen
  • Anwendungen
    Die M&C-Vorfilter werden in Verbindung mit den M&C-Gasentnahmesonden der Serie SP zur kontinuierlichen Gasentnahme bei Prozessen mit hoher Staubbeladung eingesetzt.
  • Beschreibung
    Vorfilter Typ V12‑1/SS für SP2000‑H, innen liegendes Keramik‑Filterrohr mit speziellem 2‑lagigem Aufbau für hohe Rückspüleffizienz, ohne inneren Volumenverdränger, Länge: 500 mm, 40 mm AD, Filterfeinheit: 1 µm, Temperatur: max. 600 °C, Montageflansch DN 65 PN 6B mit 4 eingeschweißten Gewindebolzen, inkl. Schrauben und Dichtung, Werkstoff: Keramik, rostfreier Stahl 1.4571, inkl. Schutzrohr für Vorfilter V12‑1 mit 3 eingefrästen Längsschlitzen
  • Produktmerkmale
    Werkstoff Keramik
    Explosionsgeschützt Nein
    Volumenverdränger Nein
    Länge 500 mm
