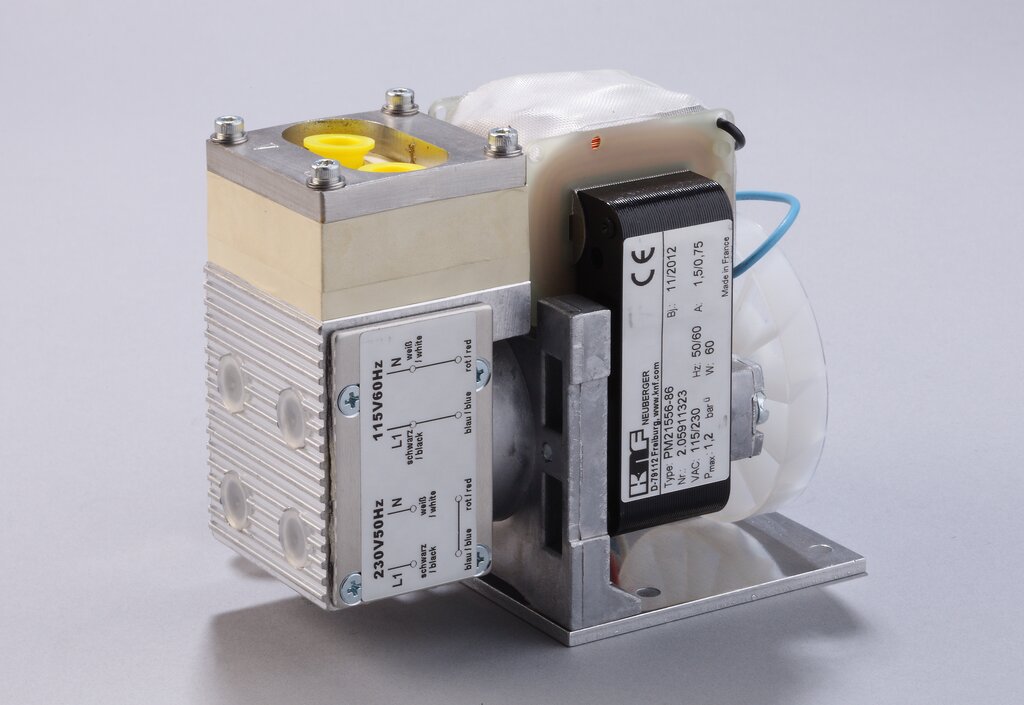

Membranpumpe N3 KPE

Artikel-Nr.: 02P3351

Produkteigenschaften

  • Membran-Gasförderpumpe als Einbauversion ohne Gehäuse
  • Förderleistung bei atmosphärischem Druck: max. 3 Nl/min
  • Maximaler Betriebsdruckbereich: 0,25 bis 1,95 bar abs.
  • Kompakte Bauform
  • Korrosionsfest
  • 100 % schmierstofffrei
  • Hohe Gasdichtigkeit
  • Netz: 115/230 V
  • Werkstoff der mediumberührten Teile: PVDF, PTFE, FKM



Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Ohne Gehäuse, Werkstoff: PVDF, FPM, verschiedene Förderleistungen, Netz: 115/230 V, 50/60Hz

  • Anwendungen
    Die kompakten Membranpumpen N3/5/9 sind zur Förderung von Luft, Gasen und Dämpfen im Temperaturbereich von +5 °C bis +40 °C geeignet. Ihre Leistungscharakteristiken und Konstruktion sind auf die Problemstellung in der Analysentechnik ausgelegt.
  • Beschreibung
    Membranpumpe Typ N3KPE ohne Gehäuse, Förderleistung: 3 Nl/min, Anschlüsse: G 1/8" i, Werkstoff: PVDF, Viton®, Netz: 230/115 V, 50/60 Hz
  • Produktmerkmale
    Art Membran
    Explosionsgeschützt Nein
    Heizung Nein
    Fördermenge ≤ 300 Nl/h
    Werkstoff PVDF
    Versorgungsspannung 110‒120 V 220‒240 V
