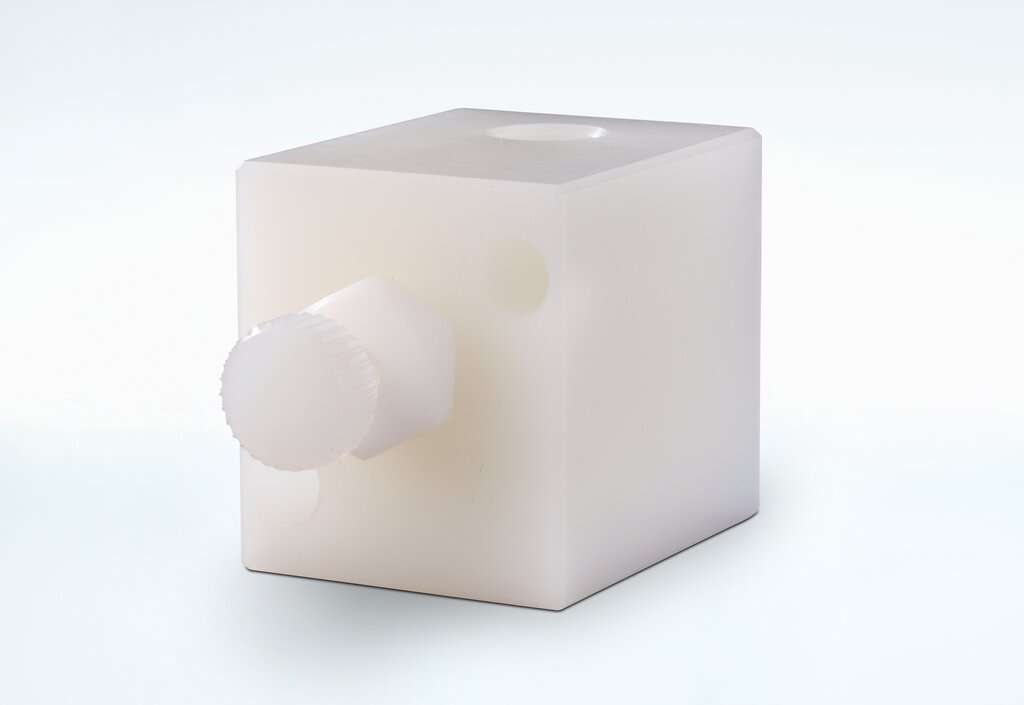

Nadelventil RV-11-P

Artikel-Nr.: 02V1000

Produkteigenschaften

  • Nadelventil mit Absperr- und Feinregulierfunktion
  • Kompakte Bauform zur Aufbaumontage
  • Mediumstemperatur: max. +80 °C
  • Gasanschlüsse: G 1/4" i
  • Korrosionsfest
  • Hohe Gasdichtigkeit
  • Werkstoff der mediumberührten Teile: PVDF, PTFE

Produktinformationen & Downloads

Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    In einem Analysensystem müssen Gasdurchflussmengen je nach den anwendungsspezifischen Forderungen genau einstellbar sein. Mit den kompakten M&C-Feinregulier-Nadelventilen RV 11- ... ist dies durch die optimal ausgelegte Ventil-Regelstrecke sicher und genau möglich. Die Verwendung von korrosionsfesten Materialien garantiert auch analytische Neutralität.
  • Beschreibung
    Nadelventil‑Durchgangsform Typ RV 11‑P, Anschlüsse 2 x G 1/4" i, Werkstoff: PVDF, PTFE

Optionen & Ersatzteile
Nadelventil RV-11-P

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Ersatzteile

Ersatzteile
Nadelventil RV-11-P

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

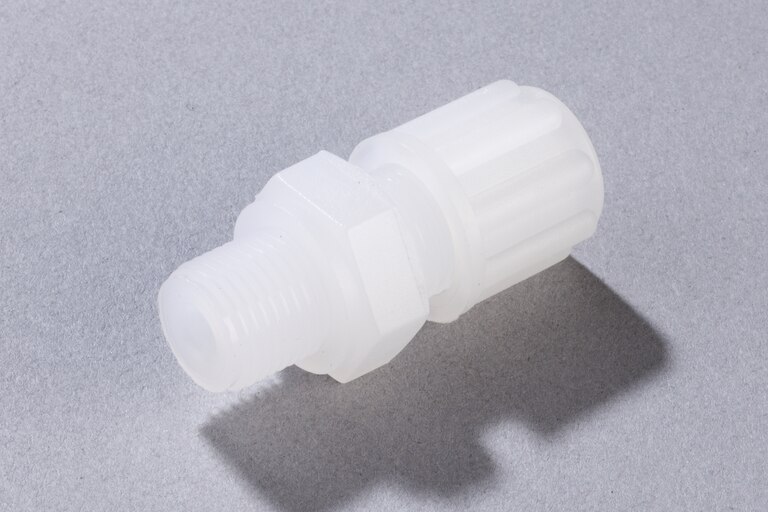

Schrägansicht liegende Gerade Einschraubverschraubung GE PVDF, DN4/6 - G1/8"

Gerade Einschraubverschraubung GE PVDF, DN4/6 - G1/8"

05V1045

  • Art
    • Gerade Einschraubverschraubung
  • Werkstoff
    • PVDF
  • Anschluss
    • 1/8"
  • Heizung
    • Nein

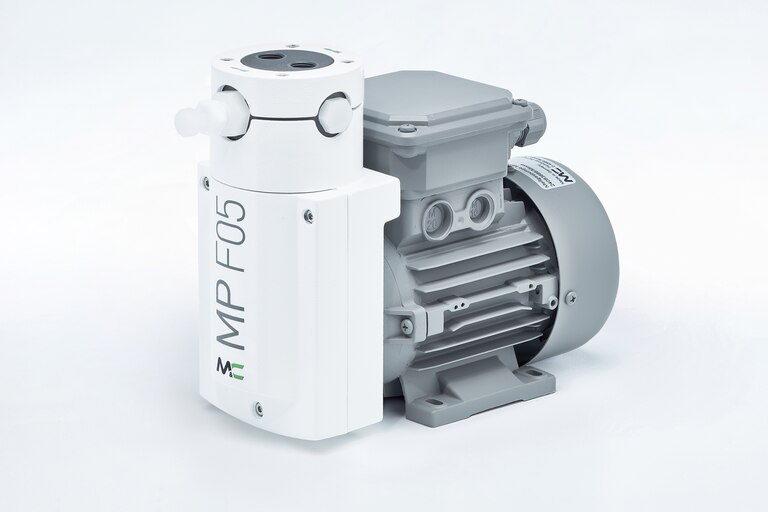

Schrägansicht Faltenbalgpumpe MP-F05/R
