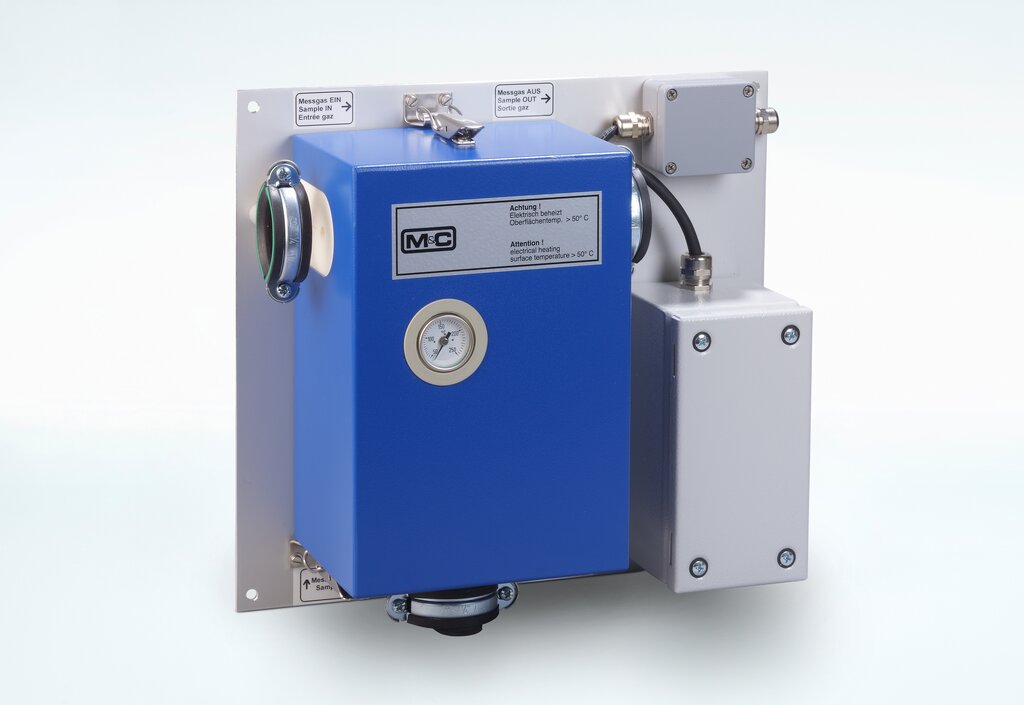

3/2 Magnetventil MV3/2-H, beheizt

Artikel-Nr.: 03V2000A

Produkteigenschaften

  • Temperaturgeregeltes 3/2-Wege-Magnetventil
  • Beheizbar auf max. +180 °C
  • Regelthermostat mit Übertemperaturbegrenzer und Untertemperaturalarmkontakt
  • Mit wärmeisolierter Abdeckhaube
  • Auf wärme-entkoppelter Montageplatte für die Wandmontage
  • Mit beheizten Anschlussverschraubungen zur Vermeidung von Kältebrücken
  • Magnetventilspannung: 24 V DC
  • Netzversorgung der Heizung: 115 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, FFKM, FKM

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    In der Analysentechnik sind Kältebrückenprobleme verbunden mit ungewollter Taupunktunterschreitung stets zu vermeiden. Um dies sicher zu erreichen, werden die temperaturgeregelten M&C-Umschaltventile V3/2-H und MV3/2 H zur Absperrung oder Umschaltung von Mess-und Prüfgasen bis 180 °C Betriebstemperatur eingesetzt.
  • Beschreibung
    Elektrisch beheiztes 3/2‑Wege‑Magnetventil Typ MV 3/2‑H, montiert auf einer Grundplatte mit isolierter Abdeckhaube, elektrische Beheizung von 0 bis 180 °C, einstellbar am eingebauten Thermostat, Übertemperaturbegrenzer mit Resettaste bei +30 °C über Sollwert ansprechend und Untertemperaturalarm mit potentialfreiem Kontaktausgang bei ‑30 °C unter Sollwert auslösend, Spannungsversorgung Heizung: 115 V/60 Hz, 350 W, Magnetventil: 24 V DC, 15 W
