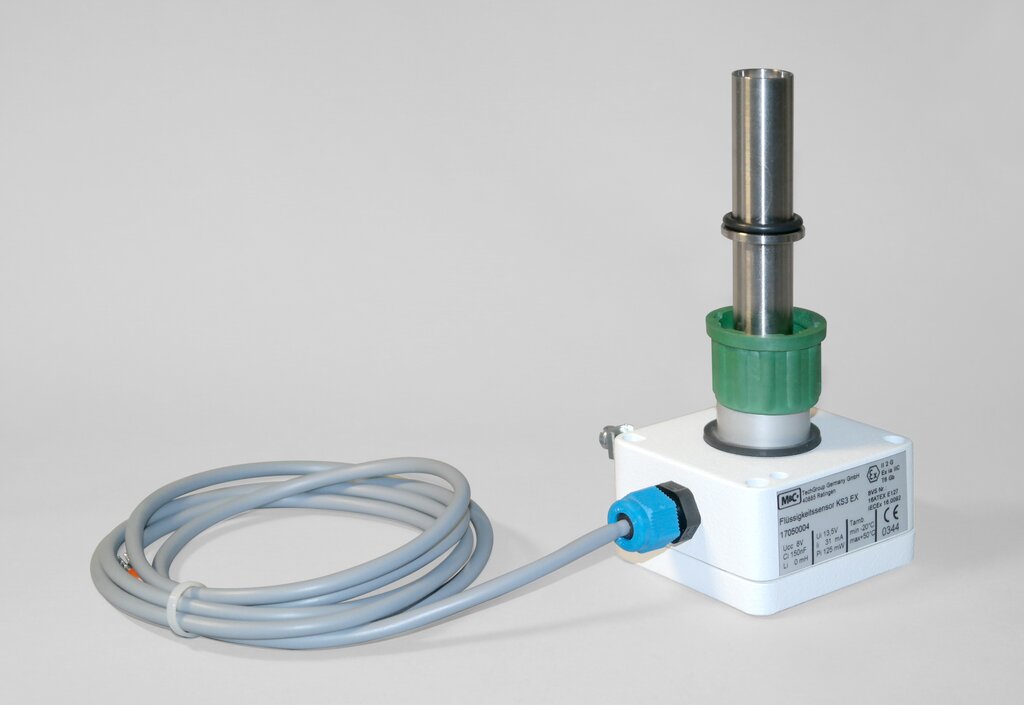

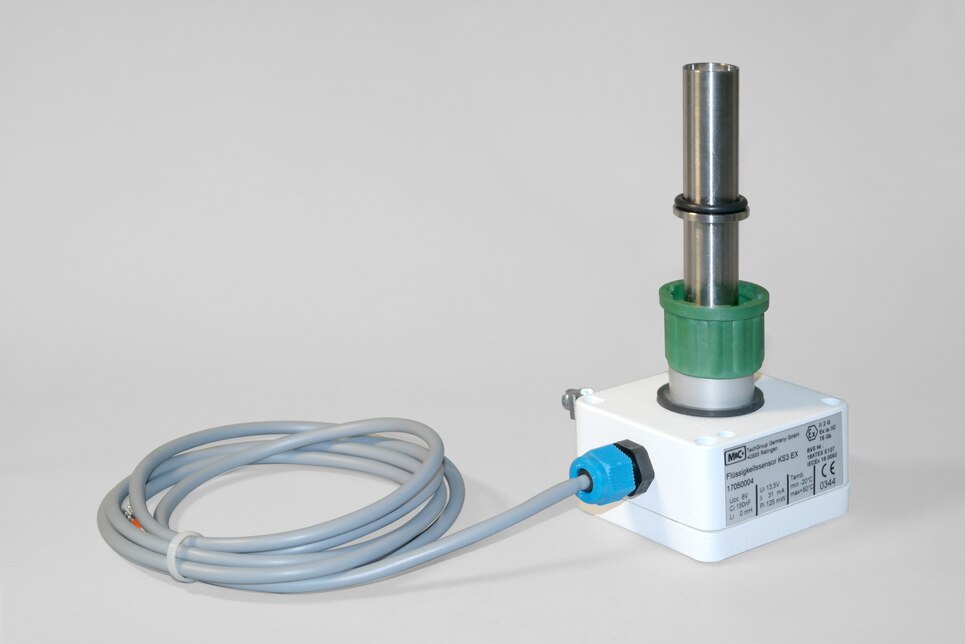

Flüssigkeitsalarmsensor KS3 EX PTFE

Artikel-Nr.: 03E4250

Produkteigenschaften

  • Flüssigkeitssensor für leitfähige und nicht-leitfähige Medien
  • Explosionsgeschützte Ausführung nach ATEX für Zone 1
  • Anschluss: ø 16 mm mit GL 25-Überwurfmutter
  • Betriebsdruck: max. 2 bar abs.
  • Mit 1,5 m elektrischem Anschlusskabel
  • Werkstoff der mediumberührten Teile: PTFE, rostfreier Stahl, Chemraz®

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Für nicht-leitfähige Medien, in explosionsgeschützter Ausführung. Der Flüssigkeitsalarmsensor Typ KS3 EX löst den Typ KS2 .EX ab. Der KS3 EX ist der vollwertige Ersatz für den KS2.EX. Das Kunststoffgehäuse wurde durch ein robustes Aluminiumgehäuse ersetzt. Im Rahmen der erneuten Baumusterprüfung wurde der Temperaturbereich auf -20 °C bis 50 °C erweitert.

  • Anwendungen
    Flüssigkeitsalarm-Sensoren werden in Gasaufbereitungssystemen zur Überwachung von Gaskühl- und Kondensatableiteinrichtungen zum Schutz von nachgeschalteten Analysengeräten eingesetzt. Die Überwachungseinrichtung KS3 EX signalsiert bei eventuellem Defekt von Kühlgeräten oder Kondensatableitern einen Flüssigkeitseinbruch auch von nicht leitfähigen Medien und vermeidet teure Ausfallzeiten sowie hohe Instandsetzungskosten von Analysengeräten. Im Alarmfall ist im Aufbereitungssystem die Pumpe oder ein Absperrmagnetventil spannungslos zu schalten.
  • Beschreibung
    Flüssigkeitsalarmsensor Typ KS3 Ex, für nicht leitfähige Medien, Durchmesser: 16 mm, mit Überwurfmutter GL 25, Werkstoff: PTFE, Chemraz®, rostfreier Stahl 1.4571, Betriebsdruck 2 bar abs., Schutzart: II 2G Ex ia IIC T6 Gb BVS 16 ATEX E 127 IECEx BVS 16.0092

Optionen & Ersatzteile
Flüssigkeitsalarmsensor KS3 EX PTFE

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Produktoptionen
Ersatzteile

Ersatzteile
Flüssigkeitsalarmsensor KS3 EX PTFE

Optionen
Flüssigkeitsalarmsensor KS3 EX PTFE

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

Schrägansicht Beschaltungsgerät KFA6EX1

Beschaltungsgerät KFA6EX1

01U2501

Zertifizierungen
Schrägansicht Kompressor-Gaskühler ECEX-1SS

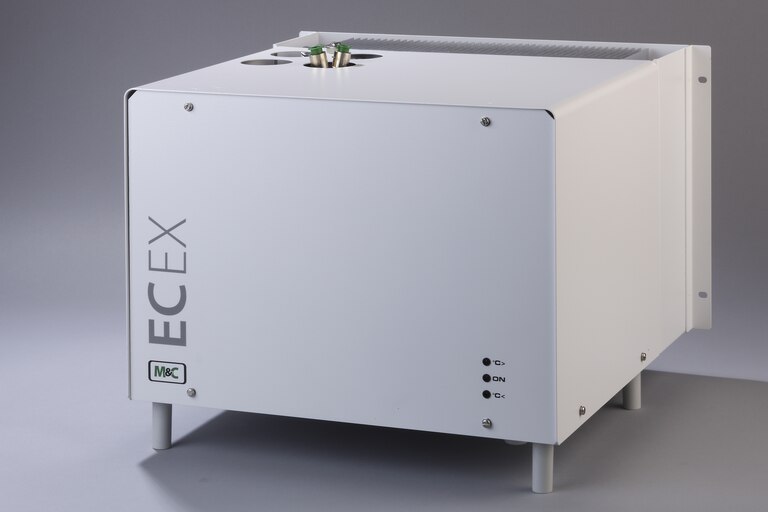

Kompressor-Gaskühler ECEX-1SS

02K5010

  • Explosionsgeschützt
    • Ja
  • Kühlung
    • Kompressor
  • Temperatur
    • > 2 °C
  • Gaswege
    • 1‒4
  • Durchfluss/Gasweg
    • > 150 Nl/h
  • Werkstoff
    • Rostfreier Stahl
  • Versorgungsspannung
    • 220‒240 V
Zertifizierungen
Schrägansicht Gasentnahmesonde SP180-H-EX1-T2, Zone 1

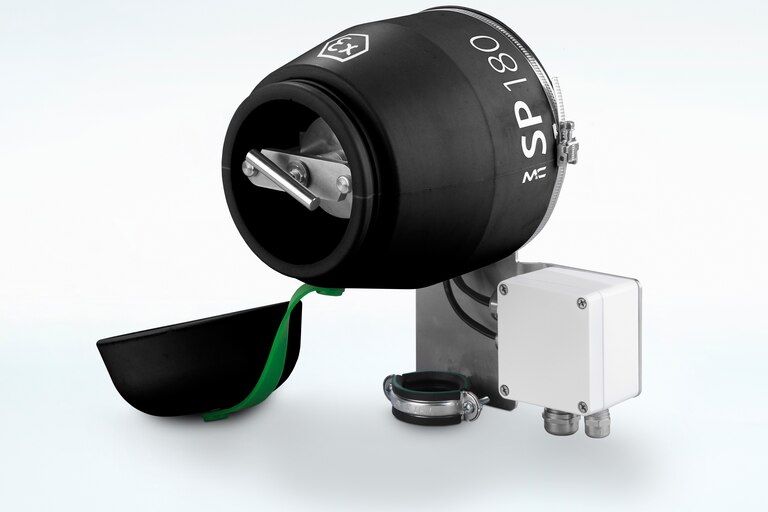

Gasentnahmesonde SP180-H-EX1-T2, Zone 1
