05.07.2021

Tragbares Probennahmesystem PSS-STS

Für die Bestimmung der Quecksilberkonzentration in Rauchgasen.

Unser neues Probennahmesystem hat bei Feldversuchen in unterschiedlichen Anwendungsbereichen durch hohe Zuverlässigkeit und präzise Ergebnisse überzeugt. Dies wurde nicht zuletzt durch unsere langjährige Erfahrung im Sondenbau ermöglicht, die bei der anspruchsvollen Konstruktion einer für die Probennahme notwendigen Sonde eingeflossen ist. Auch unsere Expertise im Bereich der Gasaufbereitung sowie Erfahrung mit Systemkomponenten in mobilen Aufbereitungseinheiten haben die Entwicklung des Probennahmesystems PSS-STS positiv beeinflusst.

Die hohe Messgenauigkeit bei der Probennahme ermöglicht im Zusammenspiel mit der nachgelagerten Analyse der Proben im Labor extrem niedrige Nachweisgrenzen, die sogar die aktuellen Regularien (DIN CEN/TS 17286) für die Messung der Quecksilberemission übertreffen.

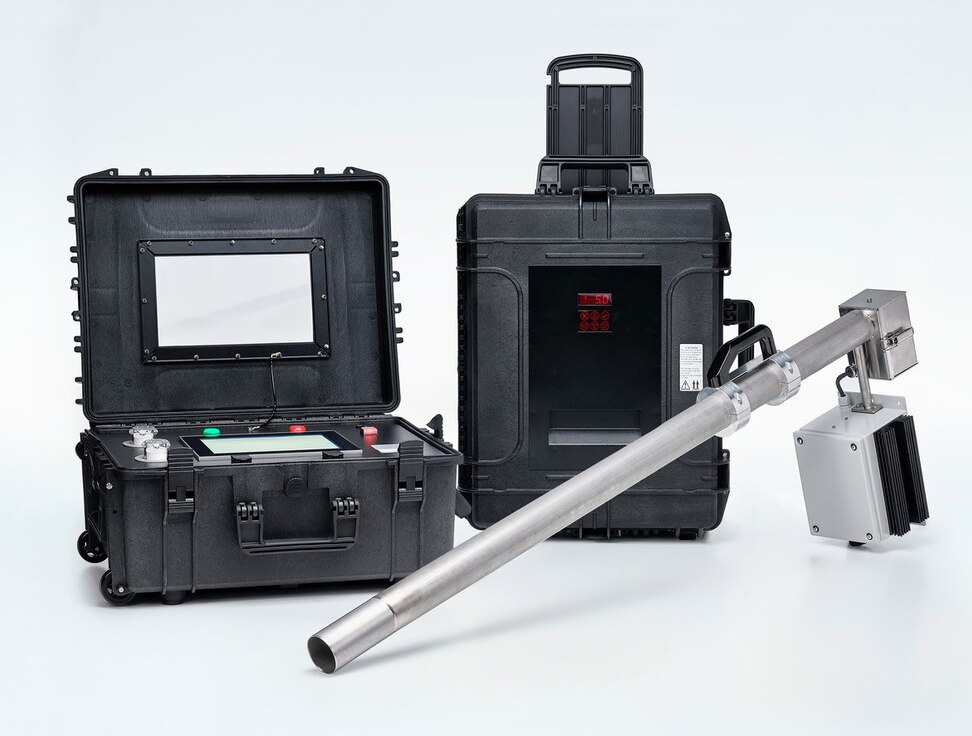

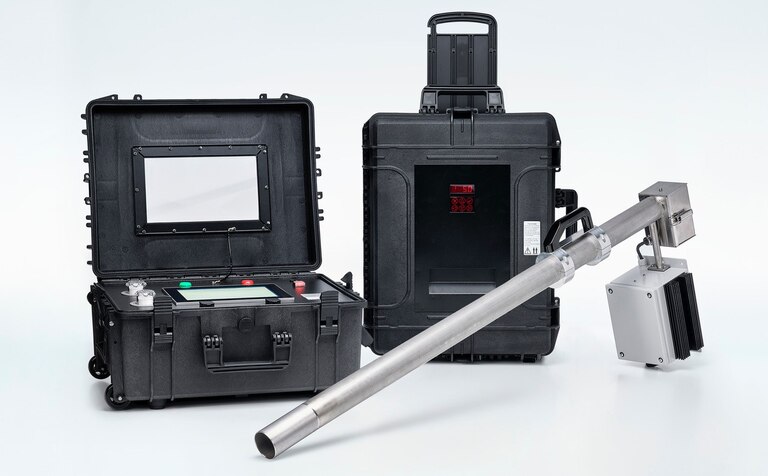

PSS-STS Komplettsystem (ohne beheizte Leitung)

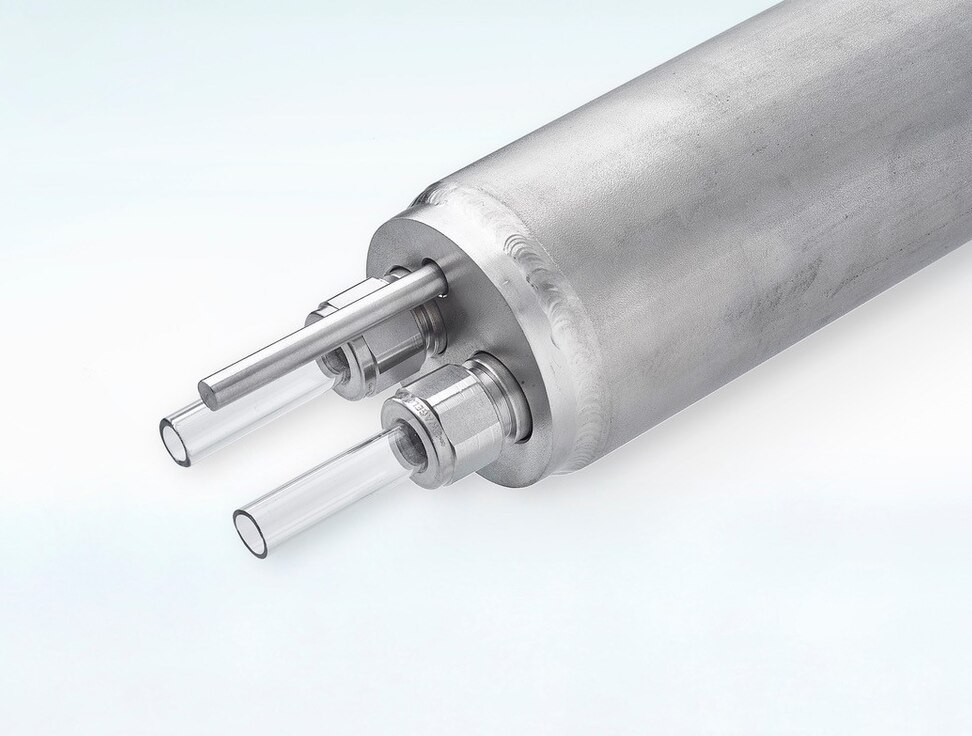

Detailansicht Traps in Entnahmesonde

Das System im Überblick

Von der Probennahme zur Analyse - das Funktionsprinzip

Mit der beheizten Gasentnahmesonde wird Gas aus dem Prozess entnommen und durch die Sorbent Traps geleitet. In den Sorbent Traps sammelt sich das Gesamtquecksilber des entnommenen Prozessgases. Das Gas wird durch eine nachgelagerte Kühleinheit getrocknet und anschließend der Messeinheit zugeführt. Die Messeinheit dient zur präzisen Bestimmung des entnommenen Gasvolumens und verfügt darüber hinaus über einen Panel-PC zur Überwachung und Steuerung des Entnahmeprozesses einschließlich automatischer Dichtigkeitsprüfungen. Für eine lückenlose Dokumentation wird nach jeder Messung automatisch ein Messbericht erstellt.

Nach Ablauf der Sammelzeit (individuell einstellbar) werden die Sorbent Traps entnommen und zur Analyse in ein Labor gegeben. Hier wird dann die Quecksilbermasse bestimmt sowie die Quecksilberkonzentration im Abgas berechnet.

Die Einzelkomponenten des PSS-STS

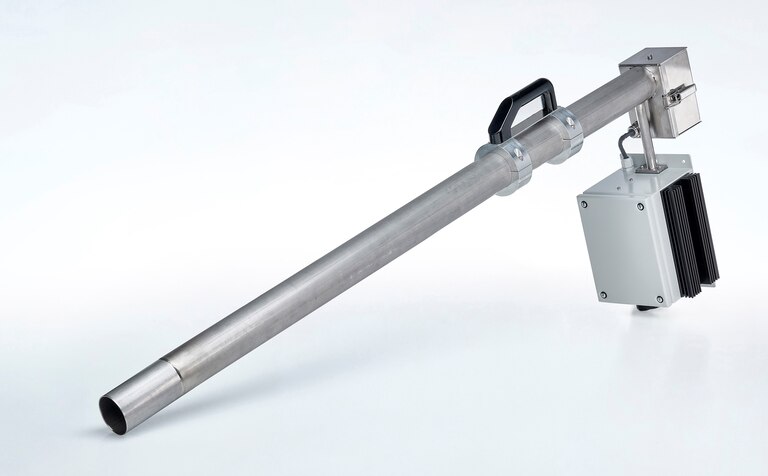

Die Sonde

Unsere beheizte Gasentnahmesonde wurde speziell für das Sorbent Trap-System entwickelt. Das dazugehörige Entnahmerohr ist in verschiedenen Längen (1 m, 1,5 m, 2 m) erhältlich. Die Sonde verfügt über zwei unabhängige Gaswege mit jeweils einer Aufnahme für Sorbent Traps bis zu einer Länge von 40 cm. Die Gasentnahmesonde ist durchgängig und gleichmäßig beheizt und mit mehreren Sensoren zur Temperaturüberwachung und -regelung ausgestattet. Durch einen thermisch isolierten Haltegriff wird ein komfortabler Wechsel der Sorbent Traps, auch an der aufgeheizten Sonde, ermöglicht.

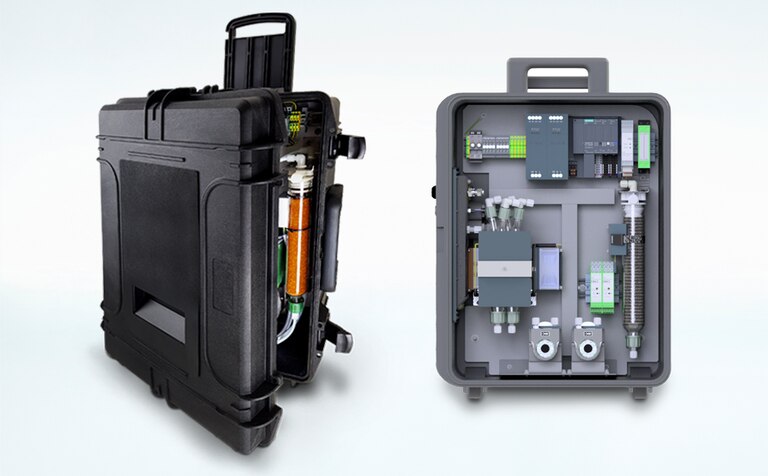

Die Kühleinheit

In der Kühleinheit befinden sich ein Peltier-Gaskühler mit einem Ausgangstaupunkt von 3 °C sowie zwei Schlauchpumpen zur Kondensatentsorgung, welche vom System gesteuert werden können. Optional kann auch ein Kondensatbehälter mit Füllstandsalarm hinzugefügt werden. Ein Gastrockner sowie ein Colorimeter zur Überwachung der Feuchtigkeit sind ebenfalls in der Einheit verbaut. Das Colorimeter ist ein Sensor, der die Farbänderungen eines befüllten chemischen Indikators überwacht und eine Fehlermeldung ausgibt, sobald die Farbänderungsschwelle überschritten wird. Die Probennahme wird dann umgehend abgebrochen.

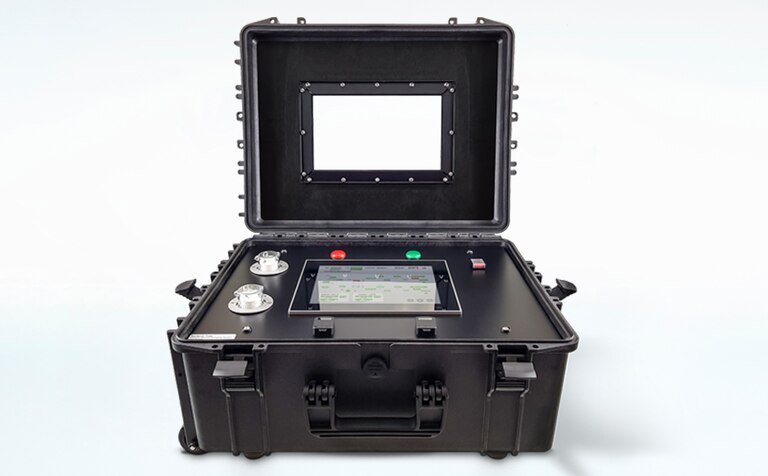

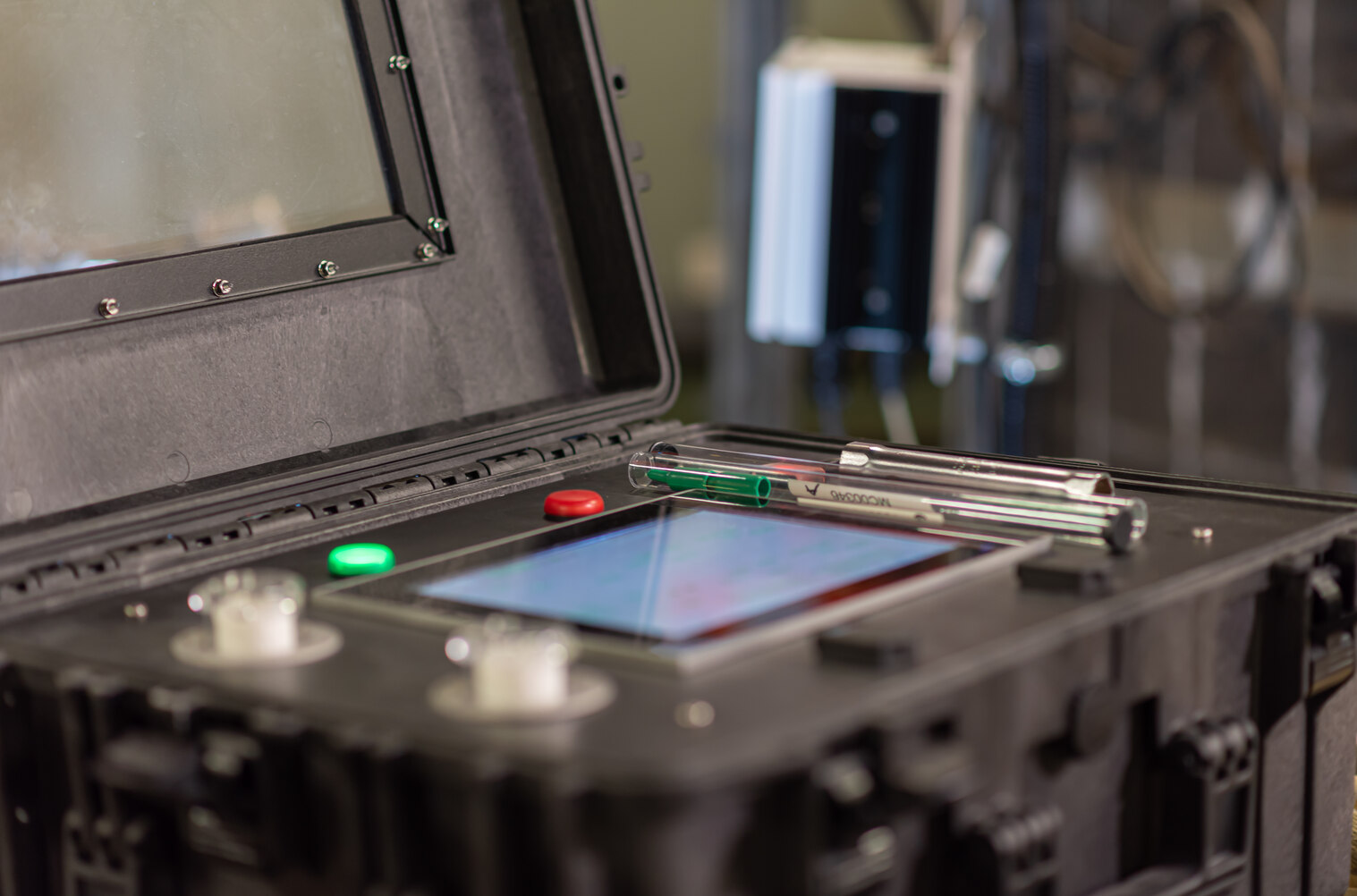

Die Messeinheit

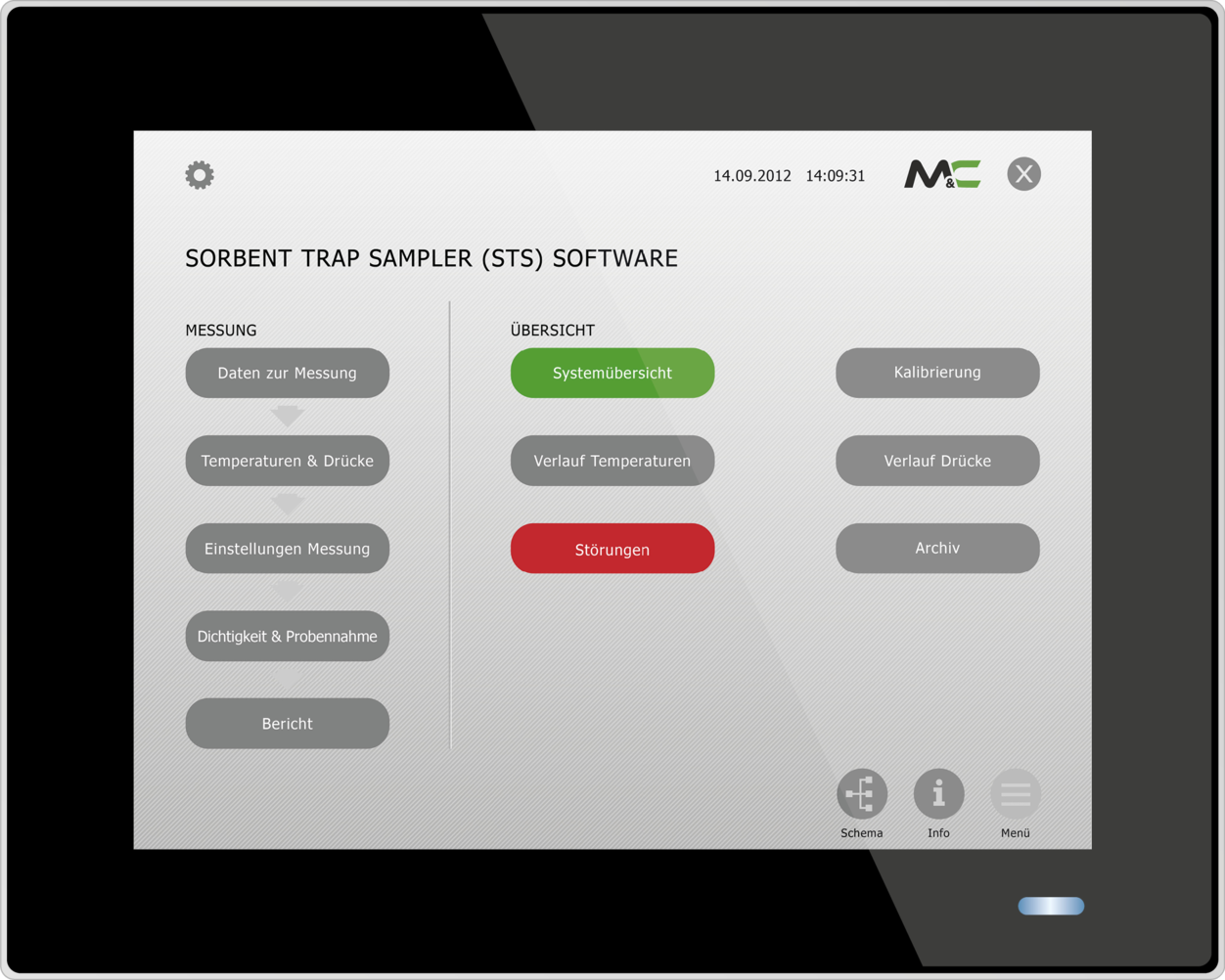

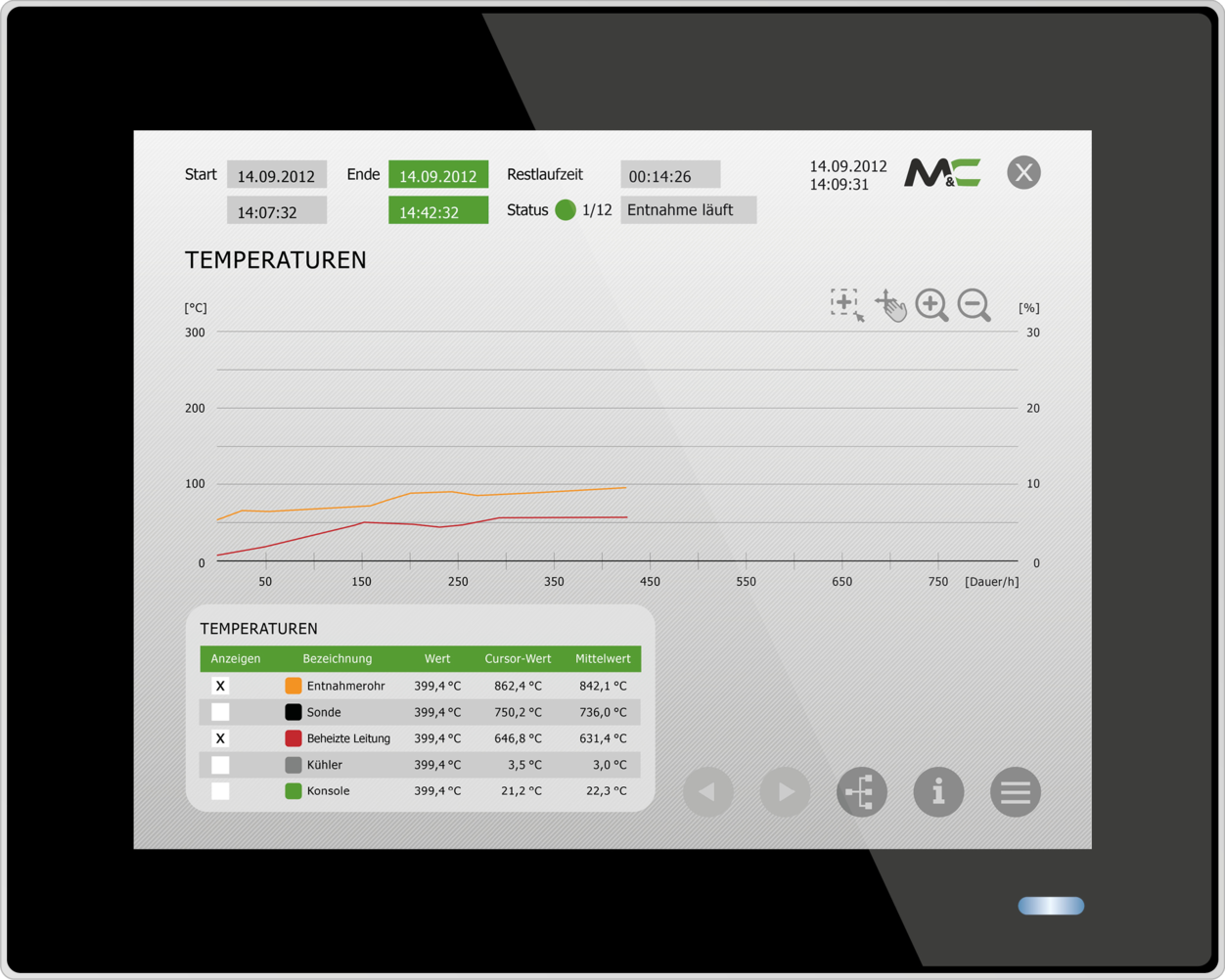

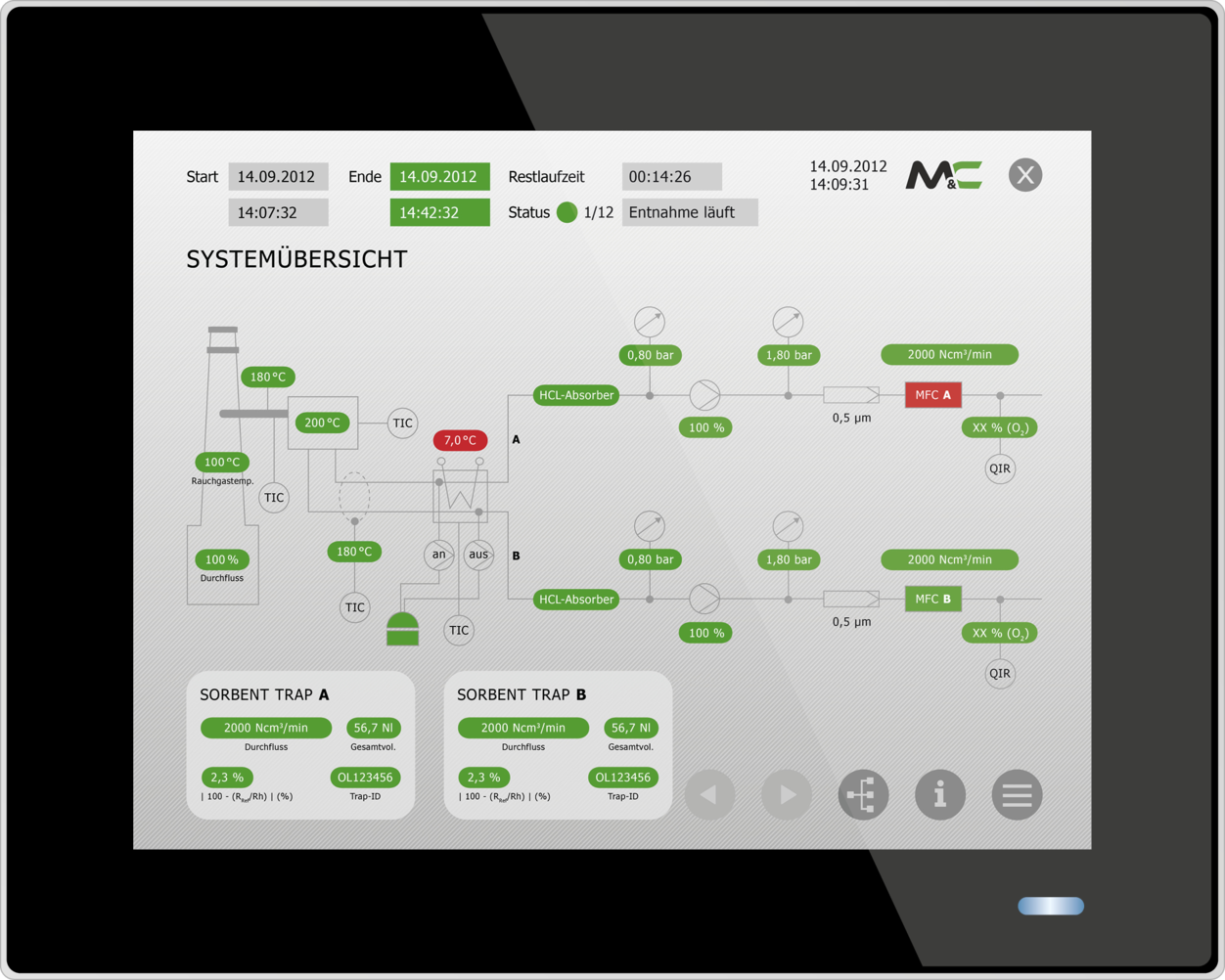

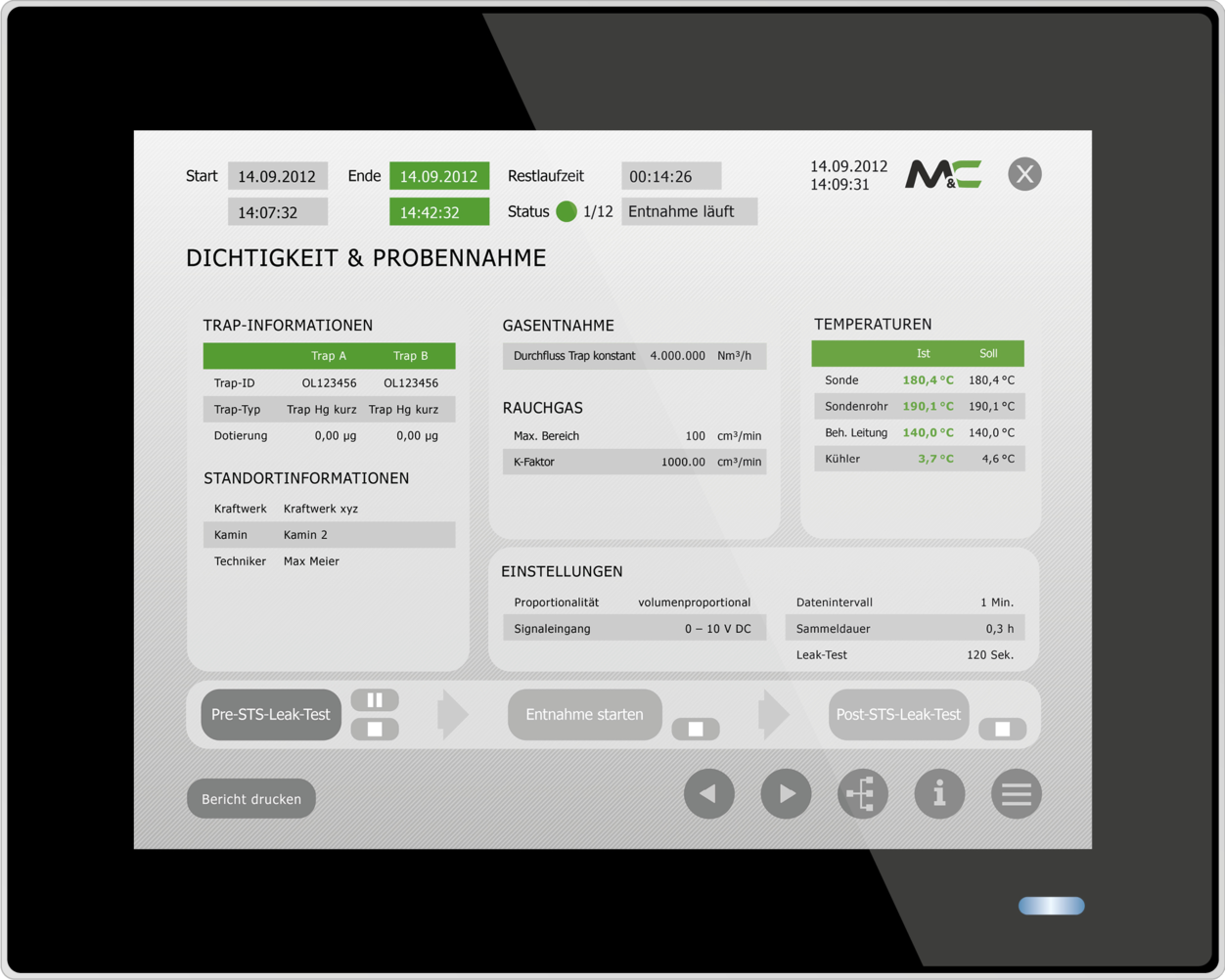

Mit der wichtigsten Komponente, der Messeinheit, kann das Gasvolumen (Normliter) für jeden Gasweg gemessen werden. Die Steuerung des Geräts erfolgt durch einen Front-Panel-PC mit intuitiver Touch-Benutzeroberfläche. Beide Gaswege sind jeweils mit einer Pumpe, einem Filter und einem Mass Flow Controller ausgestattet. Optional können auch Sauerstoff-Sensoren zur Leckageüberwachung ergänzt werden. Alle relevanten Daten werden aufgezeichnet und in Form eines Messprotokolls exportiert. Der Benutzer wird mithilfe der Software durch den gesamten Messablauf geführt: von der Eingabe aller Parameter über Dichtigkeitsprüfungen, Probennahme bis hin zur Erstellung des Messberichts.

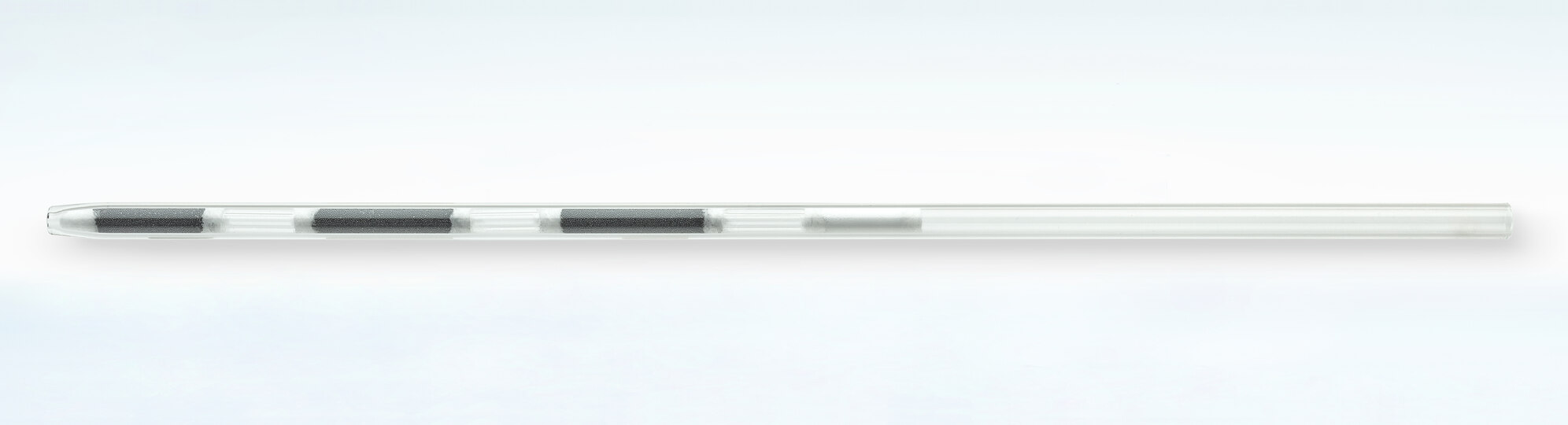

Die Sorbent Traps

Die von uns entwickelten Sorbent Traps können zur Bestimmung der Gesamtquecksilberkonzentration in Rauchgasen eingesetzt werden. Zur Messung werden die Traps in die beheizte Sonde eingesetzt und nach einem definierten und programmierten Sammelzyklus mit einer Dauer von 30 Minuten bis max. 14 Tagen wieder entnommen. Unsere Sorbent Traps sind in verschiedenen Varianten mit unterschiedlicher Füllmenge, unterschiedlicher Anzahl und Art der Sektionen erhältlich. Die Wahl der Traps hängt von der Messdauer (Kurz- oder Langzeitmessungen), der jeweiligen Anwendung und behördlichen Bestimmungen ab. Auch eine getrennte Analyse von elementarem und ionischem Quecksilber ist im Bedarfsfall mit speziellen Sorbent Traps möglich. Gerne beraten wir Sie zu diesem Thema.

Mit unserem PSS-STS ist ein äußerst robustes Probennahmesystem entstanden, das nicht nur anspruchsvollen industriellen Einsatzbedingungen gerecht wird, sondern gleichzeitig auch durch zwei komfortabel zu handhabende schlagfeste Koffer für mobile und Außeneinsätze bestens geeignet ist.

Weitere Informationen finden Sie in unserer PSS-STS-Broschüre.

Sie interessieren sich für weitere Details zu diesem Thema? Oder haben Sie einen speziellen Anwendungsfall und möchten individuell beraten werden?

Unser Produktmanager Marco Meer steht Ihnen gerne zur Verfügung.

Unser Experte

Marco Meer
Produktmanager

Telefon: +49 2102 935-134

oder kontaktieren Sie ihn direkt über unser Kontaktformular.

Zur Produktseite PSS-STS

Hier finden Sie die Dokumentation und eine Übersicht der Optionen und Ersatzteile.

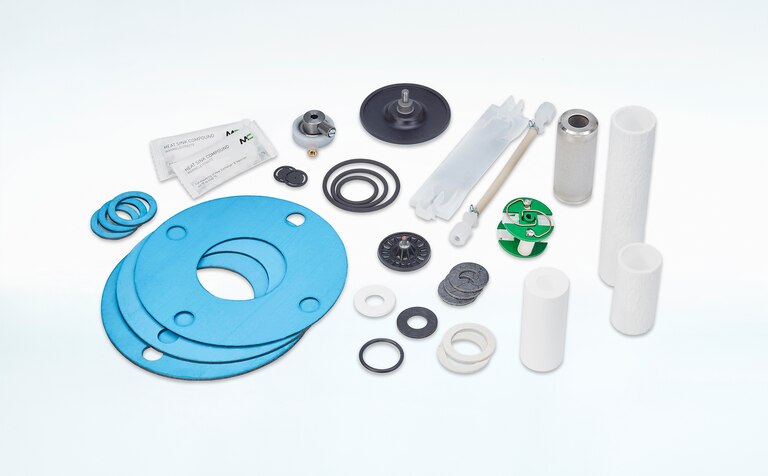

Produktübersicht der Kategorie Ersatz- und Verschleissteile
