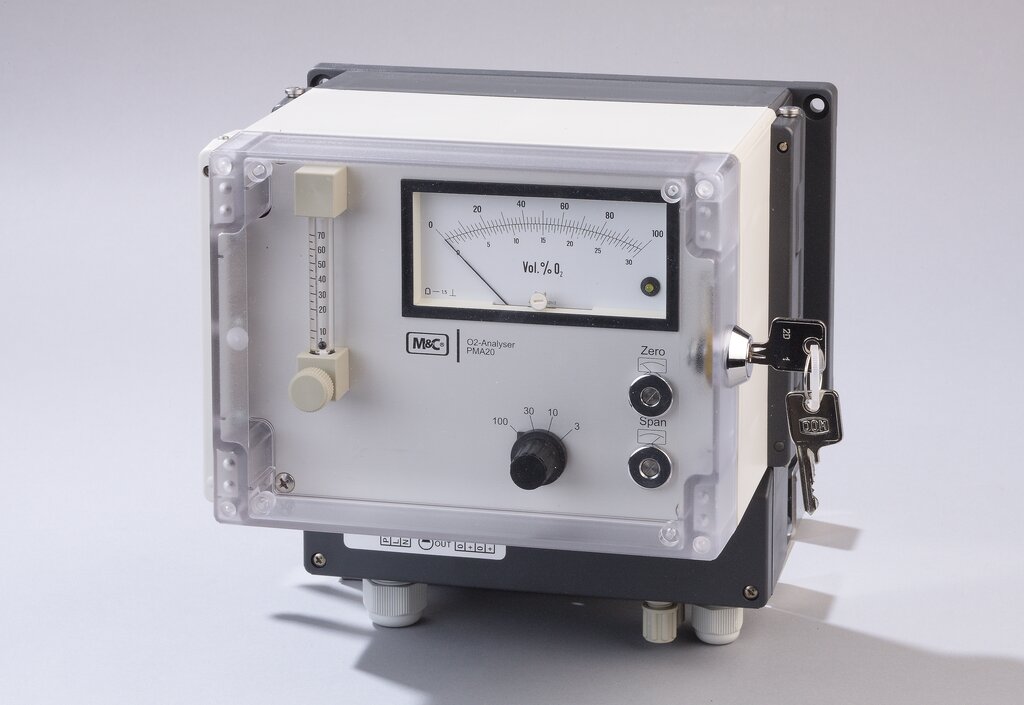

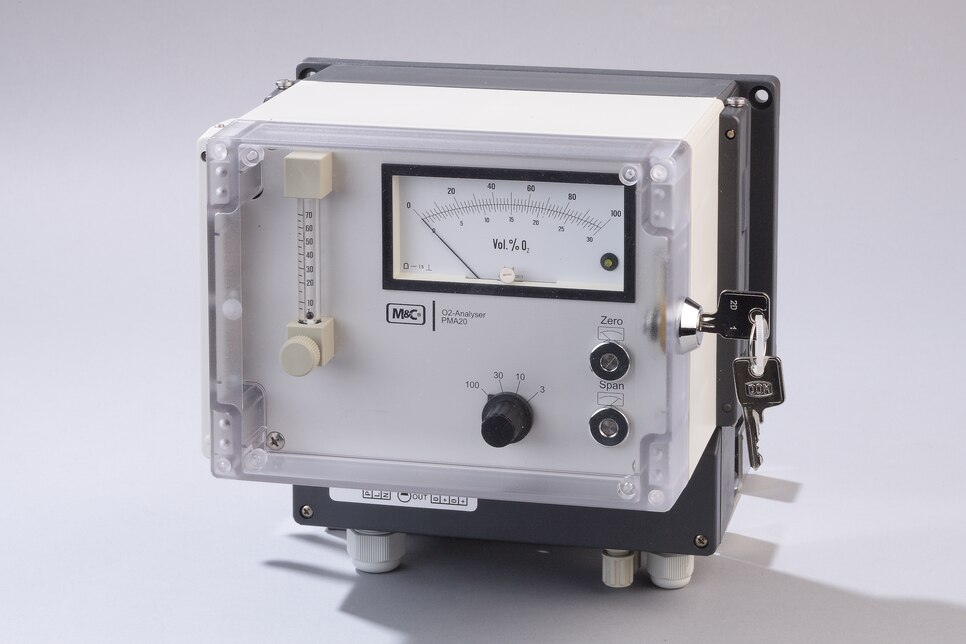

Sauerstoff-Analysator PMA20

Artikel-Nr.: 02A1000

Produkteigenschaften

  • Beheizter Sauerstoff-Analysator im kompakten Wandaufbaugehäuse
  • Paramagnetisches Messprinzip
  • Mit Analoganzeige, kombinierte Analog/Digitalanzeige optional
  • mA-Ausgang: 4 bis 20 mA
  • Geringes Totvolumen, schnelle Ansprechzeit
  • Lange Standzeit
  • Netz: 230 V

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Mit vier umschaltbaren Messbereichen, beheizte Messzelle, Netz: 115 V/60 Hz oder 230 V/50 Hz

  • Anwendungen
    Aufgrund der sehr schnellen Ansprechzeit, des geringen Totvolumens, der direkt beströmten Messzelle ohne Toträume und der geringen Querempfindlichkeit gegenüber anderen Messgaskomponenten findet der M&C-Sauerstoff-Analysator PMA20 Anwendung in fast allen Applikationen. Er ist ein geeignetes und zuverlässiges Messgerät zur Sauerstoffüberwachung in unterschiedlichen Prozessen wie Rauchgasüberwachung, Inertisierungsanlagen, Raumluftüberwachung, Fermentationsprozessen und Labormessung.
  • Beschreibung
    Stationärer Sauerstoff‑Analysator Typ PMA20 mit Analoganzeige im Kunststoffgehäuse zur Wandaufbaumontage, Signalausgang: 4‑20 mA (auf Wunsch: 0‑20 mA), Messbereiche: 0‑3/10/30/100 Vol.‑% O\fs12 2 , inkl. Durchflussmesser mit Nadelventil 7‑70 Nl/h, Thermostatisierung des Transmitters auf +50 °C, Netz: 230 V/50 Hz
  • Produktmerkmale
    Explosionsgeschützt Nein
    Mobil Nein
    Versorgungsspannung 220‒240 V
