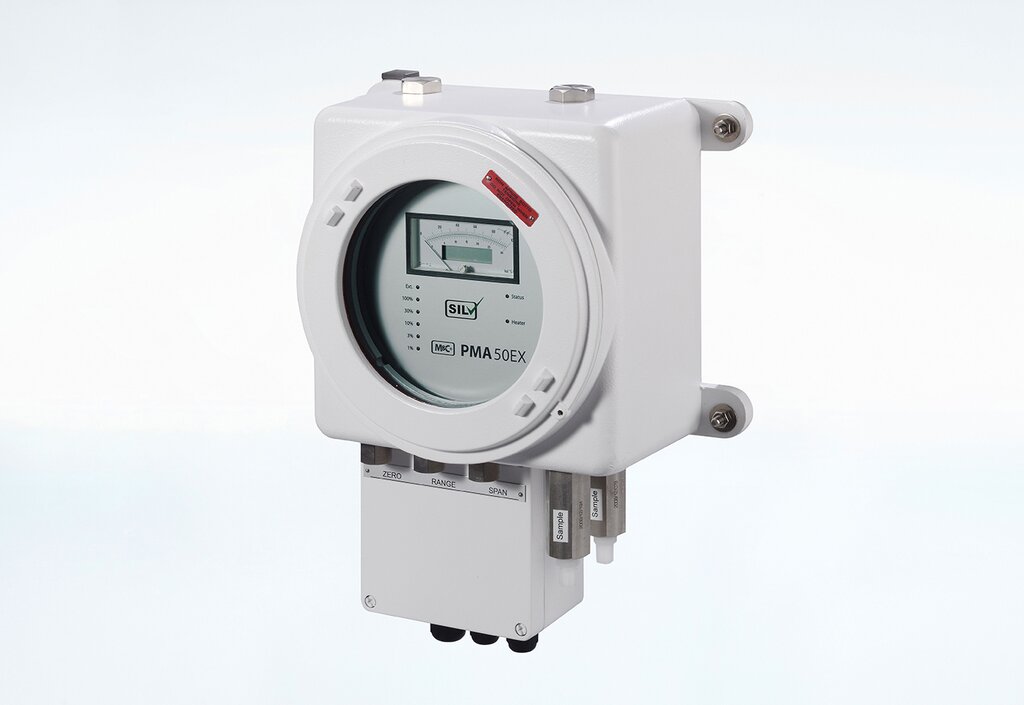

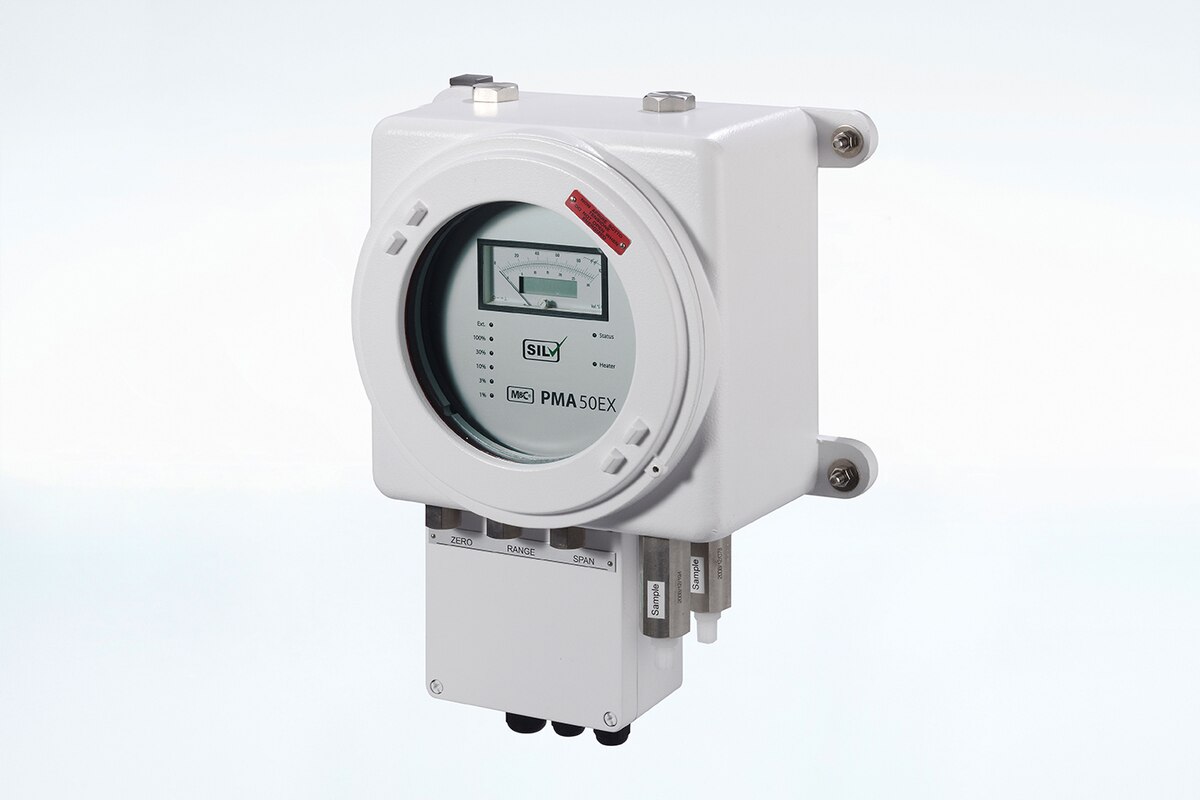

Sauerstoff-Analysator PMA50 EX

Artikel-Nr.: 05A1000A

Produkteigenschaften

  • Beheizter O2-Analysator, explosionsgeschützte Ausführung nach ATEX zur Montage in Zone 1
  • Im EX-d Schutzgehäuse zur Wandmontage
  • SIL-Zulassung nach DIN EN 61508
  • Paramagnetisches Messprinzip
  • Messbereichs-Fernumschaltung und -kennung
  • Durchflussalarmsensor im Ausgang
  • Mit kombinierter Analog-/Digitalanzeige
  • mA-Ausgang: 0 bis 20 mA oder 4 bis 20 mA
  • Geringes Totvolumen, schnelle Ansprechzeit
  • Netz: 115 V

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Mit fünf umschaltbaren Messbereichen, beheizte Messzelle, mit Analog-/Digitalanzeige, Statusalarm Netz: 115 V/60 Hz oder 230 V/50 Hz

  • Anwendungen
    Aufgrund der sehr schnellen Ansprechzeit, des geringen Totvolumens, der direkt beströmten patentierten M&C-Messzelle ohne Toträume und der geringen Querempfindlichkeit gegenüber anderen Messgaskomponenten findet der M&C-Sauerstoff-Analysator PMA50 EEX Anwendung in fast allen Applikationen.
  • Beschreibung
    Sauerstoff‑Analysator Typ PMA50Ex, explosionsgeschützte Ausführung für Ex‑Zone 1 mit Schutzart gemäß ATEX: II 2 G EX db eb IIC T4 Gb IBExU 16 ATEX 1192 X, IECEx: IBE 16.0041X, SIL‑konform DIN EN 61508 SIL2, \sa200\sl240\slmult1 mit kombinierter Analog‑/Digitalanzeige im Aluminium‑EExd‑Gehäuse, Signalausgang: 4 bis 20 mA (auf Wunsch 0 bis 20 mA) mit galvanischer Trennung maximale Bürde 270 Ohm (auf Wunsch 800 Ohm) , Messbereiche: 0 bis 1/3/10/30/100 Vol.‑% O2, am Analysator oder extern vorwählbar, Kontaktausgänge für Messbereichsanzeige, Statussignalausgang für Heizung, Sicherung, Projektions‑LED und Durchfluss, 2 Belüftungseinheiten für Messgas‑Ein‑ und ‑Ausgang, Thermostatisierung des Transmitters auf +55 °C, Netz: 115 V/60 Hz
  • Produktmerkmale
    Explosionsgeschützt Ja
    Mobil Nein
    Versorgungsspannung 110‒120 V
