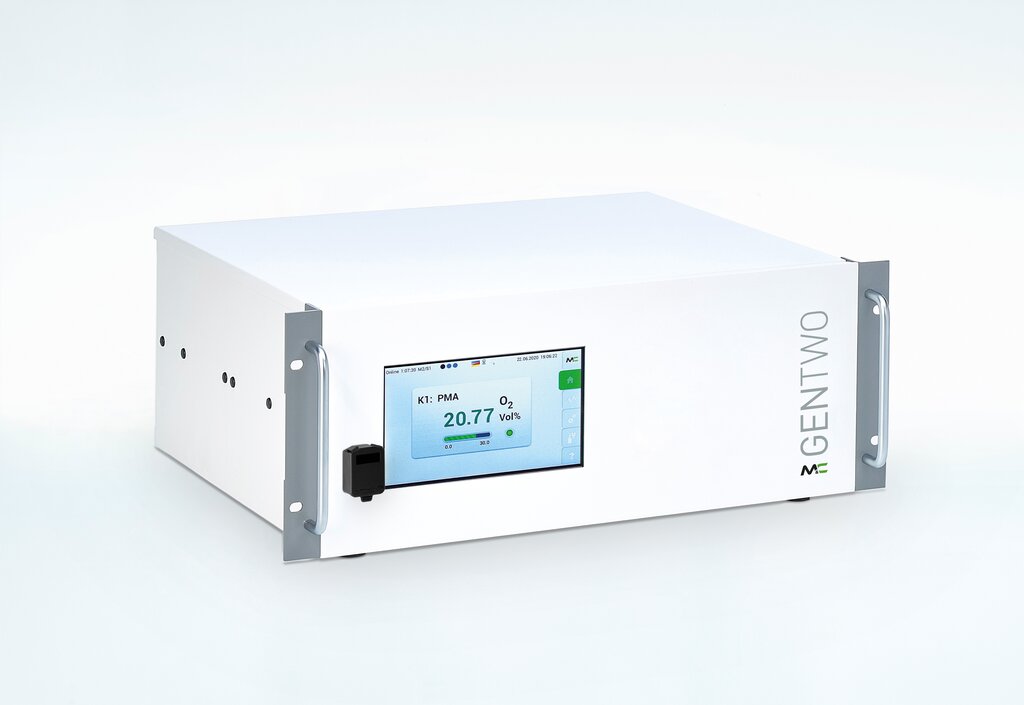

GenTwo Sauerstoff-Analysator PMA1000 V2.4

Artikel-Nr.: 08A2025

Produkteigenschaften

  • Modular aufgebauter Sauerstoff-Analysator im 19"-Einschubgehäuse (Langgehäuse)
  • Verschlauchung der Gaswege in FKM (Viton®)
  • Messwertvisualisierung und -speicherung über ein Jahr direkt auf dem Analysator
  • Innovatives Touch-Bedienkonzept mit 7"-Farbdisplay
  • Mit Druckkompensation im Druckbereich von 0,8 bis 1,2 bar abs.
  • Vier O2-Messbereiche, zwei Messbereiche frei parametrierbar, zwei Relaisausgänge zur Messbereichsrückmeldung
  • Galvanisch getrennte analoge Messwertausgänge: 0–20 mA/4–20 mA
  • Modbus TCP/IP und AK-Protokoll TCP/IP
  • Ethernet-/USB-Anschluss
  • Fernsteuerbar via VNC®-Viewer
  • Zwei programmierbare Grenzwerte mit zugehörigem Relaisausgang
  • Automatische Kalibrierung mit Schaltfunktion optional
  • Chlor- oder lösemittelbeständige Sauerstoffmesszelle als Option

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Unser GenTwo PMA1000 V2.4 ist für die kontinuierliche Messung der Sauerstoffkonzentration in Gasgemischen konzipiert. Die eingesetzten paramagnetischen Sauerstoffmesszellen zeichnen sich durch eine exzellente Linearität sowie eine hohe Langzeitstabilität aus und sind aufgrund des verwendeten Messverfahrens weitgehend querempfindlichkeitsfrei.
    Durch Software-Parametrierung und den Einbau verfügbarer Optionen lässt sich jeder Analysator leicht an Ihre anwendungsspezifischen Anforderungen anpassen.

  • Anwendungen

    Der GenTwo PMA1000 V2.4 kann sehr vielfältig in nicht explosionsgefährdeten Umgebungen eingesetzt werden. Zu den typischen Anwendungen zählen unter anderem die Verbrennungsregelung, Prozessoptimierung, Inertisierungsüberwachung, Fermentationsprozesse.

  • Beschreibung
    GenTwo Sauerstoff‑Analysator PMA1000 V2.4, 19"‑Einschubgehäuse, lang, 4 HE, Gaswege: FKM (Viton®)‑Schlauch, Gasanschlüsse: PVDF, G 1/4", mikroprozessor‑gesteuertes HMI mit 7"‑Farb‑Touchscreen‑Bedienteil, bestückt mit 1 x PMA2 O2‑Transmitter, thermostatisiert auf 55 °C. Vier lineare Messbereiche 0‑1 bis 100 Vol.‑% O2, 2 davon frei programmierbar, unterdrückter Nullpunkt möglich, Prozessdruckkompensation von 0,8‑1,2 bar abs. Integrierte Durchflussmessung und ‑überwachung ein‑/ausschaltbar, Analogausgang: 1 x 0/4 ‑20 mA, max. 500 Ohm, galvanisch getrennt, Digitalausgänge: 4 x Relais (2 x Grenzwertüberschreitung, 2 x Messbereichsrückmeldung), Status‑Relaisausgänge über potentialfreie Wechsler: Gerätestatus, CAL‑Mode, Pumpe E/A, CAL‑Error, Schnittstellen: Ethernet, USB, Modbus TCP, AK‑Protokoll TCP. Abmessungen (B x H x T): 482 x 185 x 404 mm, Netz: 100‑240 V, 50‑60 Hz
