Art.-Nr.: 02K4000X

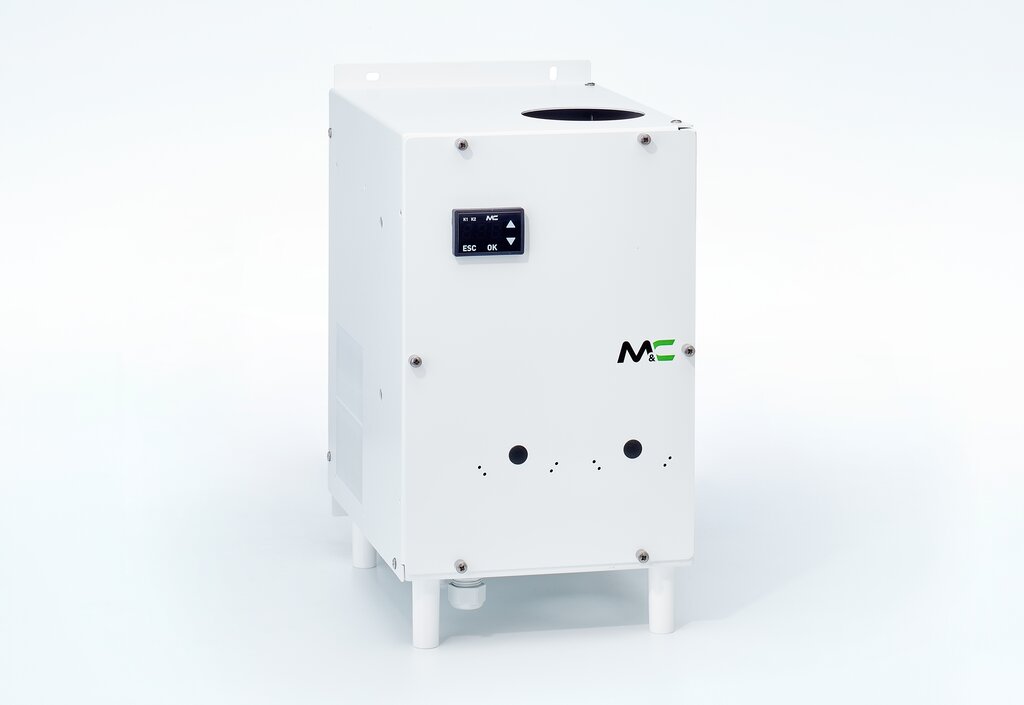

Kompressor-Gaskühler ECL/2

Produkteigenschaften

• Kompressor-Gaskühler für 2 Jet-Stream-Wärmetauscher mit einem Gasdurchfluss von max. 2 x 250 Nl/h oder 1 x 500 Nl/h
• Als ein- oder zwei-Kanal-Gerät einsetzbar
• Aufrüstbar zu einer kompletten Messgasaufbereitung
• Einstellbarer Gasausgangstaupunkt mit einer Stabilität < ±0,25 °C bei konstanten Bedingungen
• Mit einer Gesamtkühlleistung von 144 kJ/h bei +10 bis +45 °C Umgebungstemperatur
• Umgebungstemperatur bis +45 °C
• Mit konfigurierbarem Statusalarmkontakt
• Im Wandaufbaugehäuse
• Netz: 230 V
• Optional: 2 Jet-Stream-Wärmetauscher, Schlauchpumpen SR25.2, verschiedene Gas- und Kondensatanschlüsse je nach Wärmetauscher, Vorkühlstufe(n), Montageplatte, Filter, Flüssigkeitsalarmsensor(en), Membranpumpe(n)

Jetzt konfigurieren

Produktoptionen

Ersatzteile

Unverbindliches Angebot anfordern

Ersatzteile
Kompressor-Gaskühler ECL/2

Optionen
Kompressor-Gaskühler ECL/2

Produktinformationen & Downloads

Handbuch 2 MB

Datenblatt 538 KB

CE-Zertifikat 247 KB

Einheitenrechner

Druckeinheiten Temperatureinheiten Längeneinheiten Flächeneinheiten Volumeneinheiten Gewichtseinheiten Energieeinheiten Durchfluss Fließgeschwindigkeit Druckabfall und Totzeiten 100 % H₂O-Sättigung Barometrischer Abgleich der Betriebshöhe Leistungseinheiten

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

geplante Betriebshöhe über NN in [m]

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1 Schlauch-/Rohrdurchmesser in [mm]

2 Leitungslänge in [m]

3 Durchflussmenge in [Nl/h] Norm-Volumenstrom NI/h
Volumenstrom unter folgenden
festgelegten Bedingungen:

Temperatur = 273,15 K (0 °C)
Druck = 1,01325016 Bar (760 mm HG)
Luftdichte = 1,294 kg/m³ (trockene Luft)

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

H₂O-Taupunkt [°C]

H₂O-Volumenanteil [Vol.-%]

H₂O-Gewichtsanteil per Normkubikmeter Gas [g/Nm³] Norm-Volumenstrom NI/h
Volumenstrom unter folgenden
festgelegten Bedingungen:

Temperatur = 273,15 K (0 °C)
Druck = 1,01325016 Bar (760 mm HG)
Luftdichte = 1,294 kg/m³ (trockene Luft)

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[at] technische Atmosphäre

[atm] physikalische Atmosphäre

[bar] Bar

[kPa = kN/m²] Kilopascal

[psi = lb/in²] psi

[ft H₂O] Fuß Wassersäule (4 °C)

[inch H₂O] Zoll Wassersäule (4 °C)

[inch Hg] Zoll Quecksilbersäule (0 °C)

[Torr = mm Hg] mm Quecksilbersäule (0 °C)

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[°C] °Celsius

[°F] °Fahrenheit

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[mm] Millimeter

[cm] Zentimeter

[m] Meter

[km] Kilometer

[mi] Meile

[ft] Fuß

[in] Zoll

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[cm²] Quadratzentimeter

[m²] Quadratmeter

[km²] Quadratkilometer

[mi²] square mile | Quadratmeile

[ft²] Quadratfuß

[in²] Quadratzoll

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[cm³] Kubikzentimeter = [ml]

[dm³] Kubikdezimeter = [l]

[m³] Kubikmeter

[in³] Kubikzoll

[ft³] Kubikfuß

[gal] US-Gallone

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[g] Gramm

[kg] Kilogramm

[oz] ounce | Unze

[lb] Pfund

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[J] Joule = Wattsekunde [Ws]

[kJ] Kilojoule

[kWh] Kilowattstunde

[kcal_th] thermochemische Kilokalorie

[Btu] British thermal unit

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[m³/s] Kubikmeter pro Sekunde

[l/s] Liter pro Sekunde

[l/min] Liter pro Minute

[l/h] Liter pro Stunde

[m³/h] Kubikmeter pro Stunde

[ft³/min] Kubikfuß pro Minute

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[m/s] Meter pro Sekunde

[km/h] Kilometer pro Stunde

[ft/s] Fuß pro Sekunde

[mile/h] Meile pro Stunde

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[kJ/h] Kilojoule pro Stunde

[W] Watt

• Übersicht

• Anwendungen

• Beschreibung

• Produktmerkmale

Mit ein oder zwei Gaswegen, 1 x 500 Nl/h oder 2 x 250 Nl/h, verschiedene Wärmetauschermaterialien möglich, Netz: 230 V/50 Hz oder 115 V/60 Hz - Ohne Wärmetauscher! Auswahl unter Optionen" -"

Die M&C-Gaskühler EC-L werden in der Analysentechnik zur Taupunktabsenkung von feuchten Gasen eingesetzt, um Kondensation im Analysengerät auszuschließen. Durch die Einstellung eines äußerst stabilen Gasausgangstaupunktes werden Wasserdampfquerempfindlichkeit und volumetrische Fehler minimiert.

Kompressor‑Gaskühler Typ EC‑L/2, im Wandaufbaugehäuse, vorbereitet für zwei Wärmetauscher à 250 Nl/h, Über‑ und Untertemperaturalarmfenster sowie Messgasausgangstaupunkt am eingebauten Elektronikregler einstellbar, werkseitig auf +5 °C eingestellt, mit 1 Kontaktausgang, Temperatursensor mit digitaler Anzeige: ‑10 °C/+50 °C, integrierte Auswertung für Flüssigkeitsalarm Sensor LA1S, 1 Kontaktausgang für Statusalarm, 1 Kontaktausgang für Pumpensteuerung, Netz: 230 V/50 Hz
