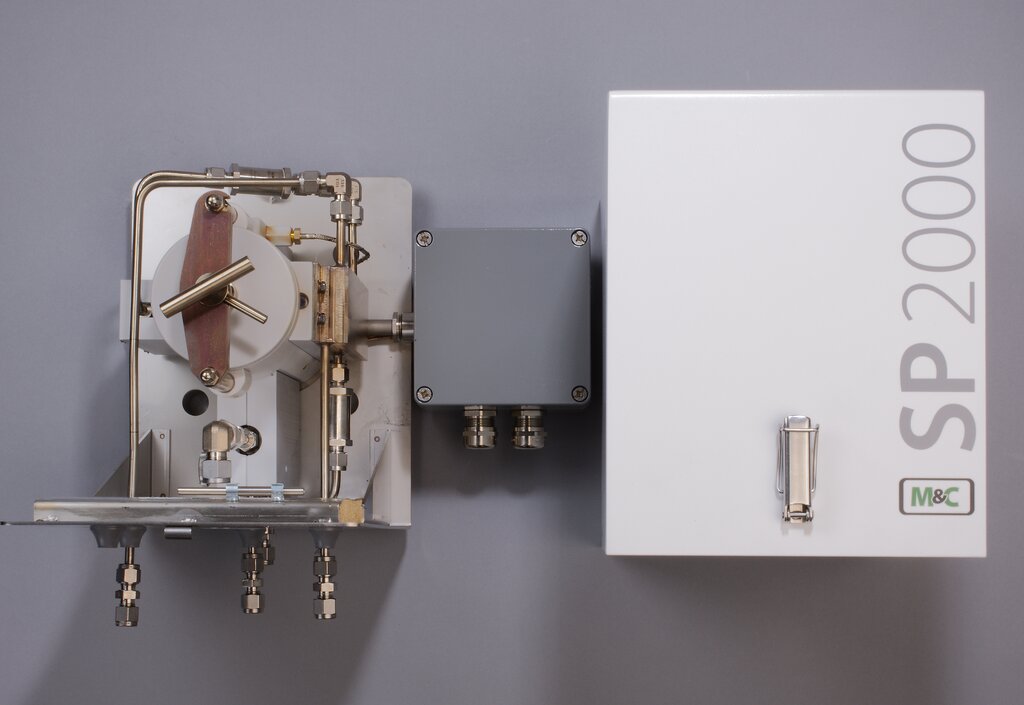

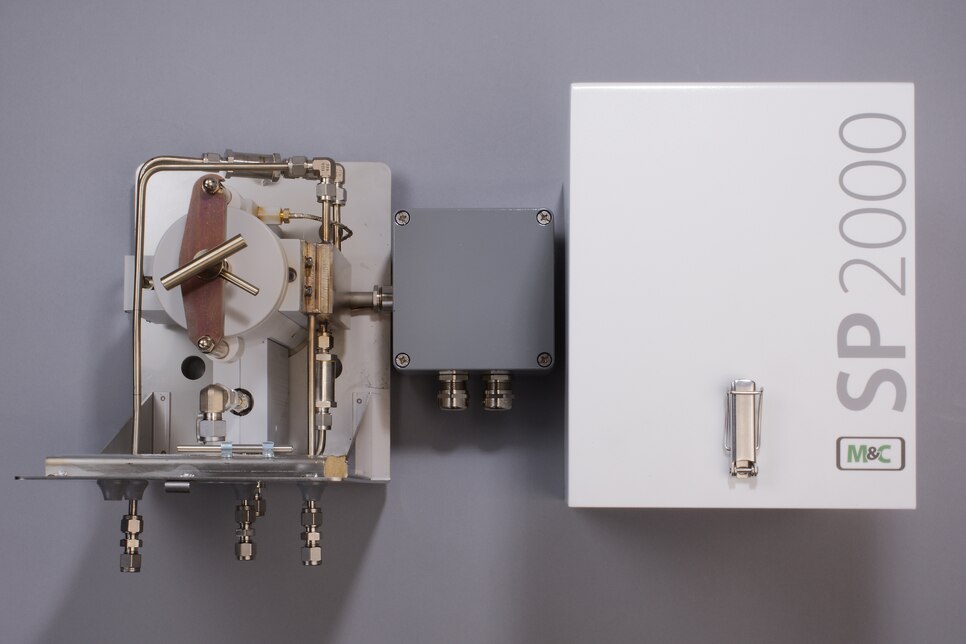

Gasentnahme-Verdünnungssonde SP2000-H320/DIL-B

Artikel-Nr.: 20S4023

Produkteigenschaften

  • Beheizte Gasentnahme-Verdünnungssonde zur Entnahme und Verdünnung von Prozessgas
  • Mit beheiztem Bypassinjektor zur Verkürzung der Ansprechzeit bei Unterdruckbetrieb
  • Mit Verdünnungsfaktor 30:1 als Standard, optional im Bereich von 10:1 bis 500:1
  • Verdünnungsgasvorwärmer erwärmt das Verdünnungsgas auf Sondentemperatur
  • Verdünnungseinheit mit der kritischen Düse befindet sich im beheizten Teil der Sonde
  • Mit Prüfgasaufgabeanschluss an der Sonde
  • Basierend auf der Gasentnahmesonde SP2000H
  • Filtergehäuse und Montageflansch aus rostfreiem Stahl beheizt auf max. 180 °C
  • Keramik-Filterelement mit einer Filterfeinheit von 2 µm
  • Inklusive Wetterschutzhaube
  • Einfache Montage und problemlose Wartung
  • Geringes Totvolumen
  • Netz: 230 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, Quarzglas, Graphit, Keramik
  • Optional: Anbauset A1 mit 2 Präzisions-Druckreglern und 3 Vakuum-Manometern; Steuerpanel S1 mit 2 Präzisions-Druckregler, 3 Vakuum-Manometer, 1 Durchflussmesser und 2 Absperrhähnen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Beheizt von 0 bis 320 °C, Netz: 230 V/50 Hz oder 115 V/60 Hz, mit Bypassinjektor zur Minimierung der Ansprechzeit

  • Anwendungen
    Die elektrisch beheizte M&C-Gasentnahme-Verdünnungssonde wird in Prozessen eingesetzt, in welchen das Messverfahren oder die Handhabung des Prozessgases eine Verdünnung des Messgases oder der zu messenden Komponente(n) erfordern, wie z.B. bei extrem toxischen Gasen, bei der Feuchtemessung oder Emissionsmessung in Rauchgasen. Da die M&C-Verdünnungssonde auf Basis der Gasentnahmesonde SP2000H ausgeführt ist, kann eine Vielzahl von Applikationen, die besondere Filtertechniken, Werkstoffe usw. erfordern, mit dieser Verdünnungssonde problemfrei gelöst werden. Der zusätzliche Bypassinjektor ermöglicht ein Verkürzen der Ansprechzeit.
  • Beschreibung
    Gasentnahme‑Verdünnungssonde Typ SP2000‑H320/DIL‑B mit Bypassinjektor ohne Gasrückführung, mit außen liegendem Keramik‑Filterelement Typ S‑2K150, Filterfeinheit: 2 µm, elektrische Beheizung des Außenfilters auf 0 bis 320 °C einstellbar am eingebauten Regelthermostat, Übertemperaturbegrenzer mit Resettaste bei +30 °C über Sollwert ansprechend und Untertemperaturalarm mit potentialfreiem Kontaktausgang bei ‑30 °C unter Sollwert auslösend, inkl. Wetterschutzhaube mit Wärmeisolierung, Netz: 230 V/50 Hz, 800 W, Montageflansch: DN 65 PN 6B mit G 3/4" i‑Anschluss, Messgas‑AUS: 8‑mm‑Rohr, Werkstoff: rostfreier Stahl 1.4571, Viton®, Keramik, Verdünnungsfaktor bei Bestellung bitte angeben
  • Produktmerkmale
    Heizung Ja
    Temperatur 320 °C
    Absperrung/Rückspülung Nein
    Versorgungsspannung 220‒240 V
