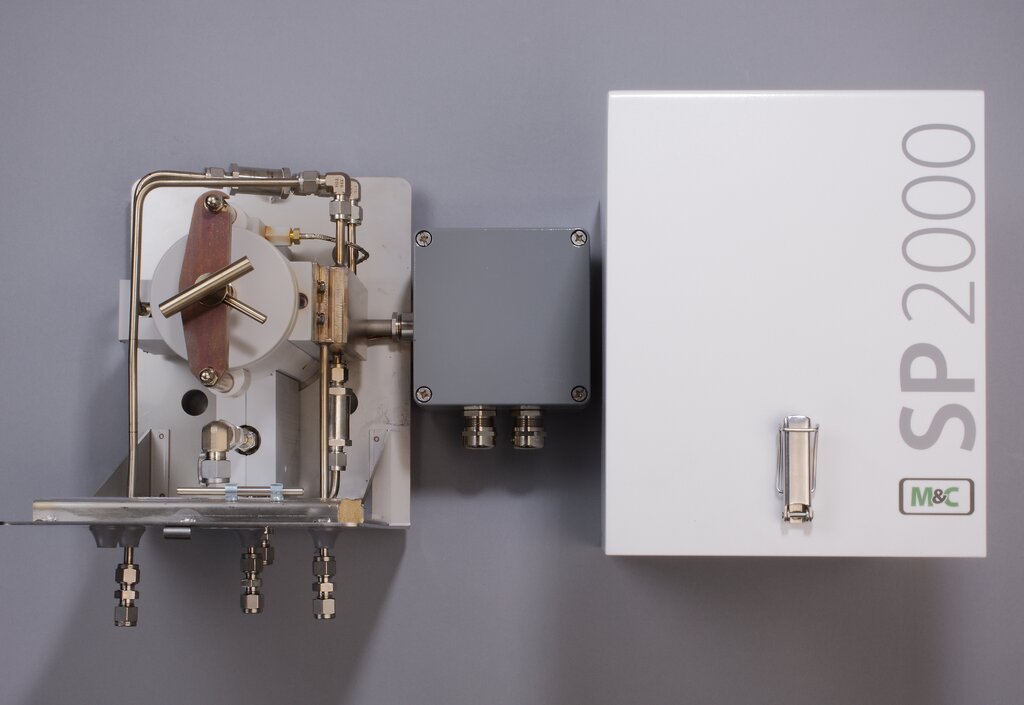

Gasentnahme-Verdünnungssonde SP2000-H/DIL-VA/B

Artikel-Nr.: 20S4026

Produkteigenschaften

Beheizte Gasentnahme-Verdünnungssonde zur Entnahme und Verdünnung von Prozessgas
Mit beheiztem Bypassinjektor zur Verkürzung der Ansprechzeit bei Unterdruckbetrieb
Mit Verdünnungsrate 30:1 als Standard, optional im Bereich von 10:1 bis 500:1
Verdünnungsgasvorwärmer erwärmt das Verdünnungsgas auf Sondentemperatur
Verdünnungseinheit mit der kritischen Düse befindet sich im beheizten Teil der Sonde
Handbetätigter, beheizter Kugelhahn im Sondeneingang zur Absperrung der Filterkammer vom Prozess
Mit Prüfgasaufgabeanschluss an der Sonde
Basierend auf der Gasentnahmesonde SP2000H
Filtergehäuse und Montageflansch aus rostfreiem Stahl beheizt auf max. 180 °C
Keramik-Filterelement mit einer Filterfeinheit von 2 µm
Inklusive Wetterschutzhaube
Einfache Montage und problemlose Wartung
Geringes Totvolumen
Netz: 230 V
Werkstoff der mediumberührten Teile: rostfreier Stahl, Quarzglas, Viton^®, Keramik
Optional: Anbauset A1 mit 2 Präzisions-Druckreglern und 3 Vakuum-Manometern; Steuerpanel S1 mit 2 Präzisions-Druckregler, 3 Vakuum-Manometer, 1 Durchflussmesser und 2 Absperrhähnen

Produktinformationen & Downloads

Übersicht

Beheizt von 0 bis 180 °C, Netz: 230 V/50 Hz oder 115 V/60 Hz, mit beheiztem, handbetätigtem Kugelhahn im Eingang und Bypassinjektor zur Minimierung der Ansprechzeit
Anwendungen
Die elektrisch beheizte M&C-Gasentnahme-Verdünnungssonde wird in Prozessen eingesetzt, in welchen das Messverfahren oder die Handhabung des Prozessgases eine Verdünnung des Messgases oder der zu messenden Komponente(n) erfordern, wie z.B. bei extrem toxischen Gasen, bei der Feuchtemessung oder Emissionsmessung in Rauchgasen. Da die M&C-Verdünnungssonde auf Basis der Gasentnahmesonde SP2000H ausgeführt ist, kann eine Vielzahl von Applikationen, die besondere Filtertechniken, Werkstoffe usw. erfordern, mit dieser Verdünnungssonde problemfrei gelöst werden. Der integrierte Kugelhahn ermöglicht ein Absperren der Sonde vom Prozess für z.B. einen Filterelementwechsel bei toxischem Messgas und der Bypassanschluß dient zur Minimierung der Ansprechzeit.
Beschreibung
Gasentnahme‑Verdünnungssonde Typ SP2000‑H/DIL‑VA/B mit Kugelabsperrventil im Messgaseingang und Bypass‑Injektor ohne Gasrückführung, außen liegendes Keramik‑Filterelement Typ S‑2K150, Filterfeinheit: 2 µm, elektrische Beheizung des Außenfilters auf 0 bis 180 °C einstellbar am eingebauten Regelthermostat, Übertemperaturbegrenzer mit Resettaste bei +30 °C über Sollwert ansprechend und Untertemperaturalarm mit potentialfreiem Kontaktausgang bei ‑30 °C unter Sollwert auslösend, inkl. Wetterschutzhaube mit Wärmeisolierung, Netz: 230 V/50 Hz, 800 W, Montageflansch: DN 65 PN 6B mit G 3/4" i‑Anschluss, Messgas‑AUS: 8‑mm‑Rohr, Werkstoff: rostfreier Stahl 1.4571, Viton®, Keramik, Verdünnungsfaktor bei Bestellung bitte angeben
