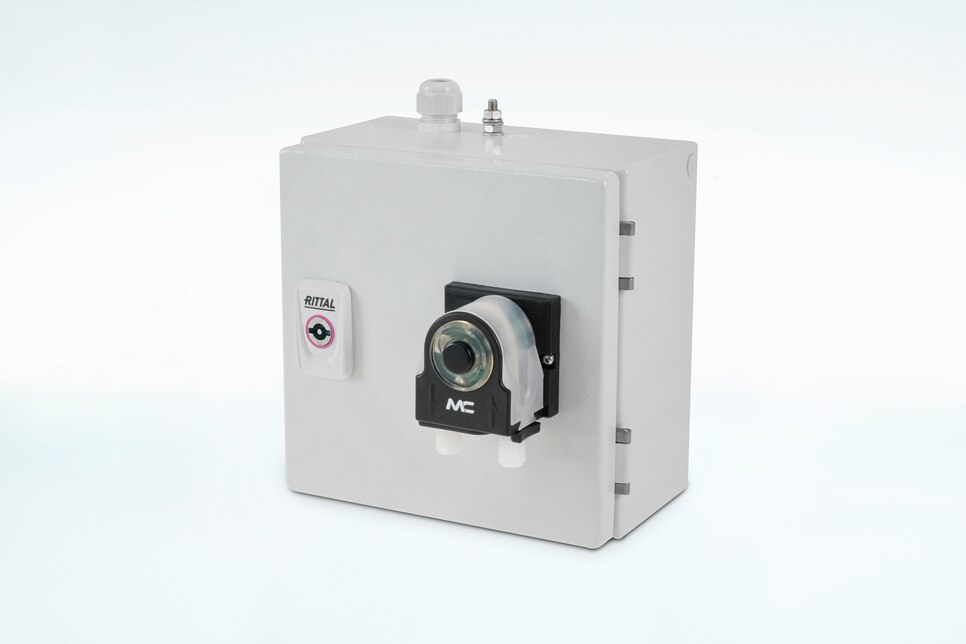

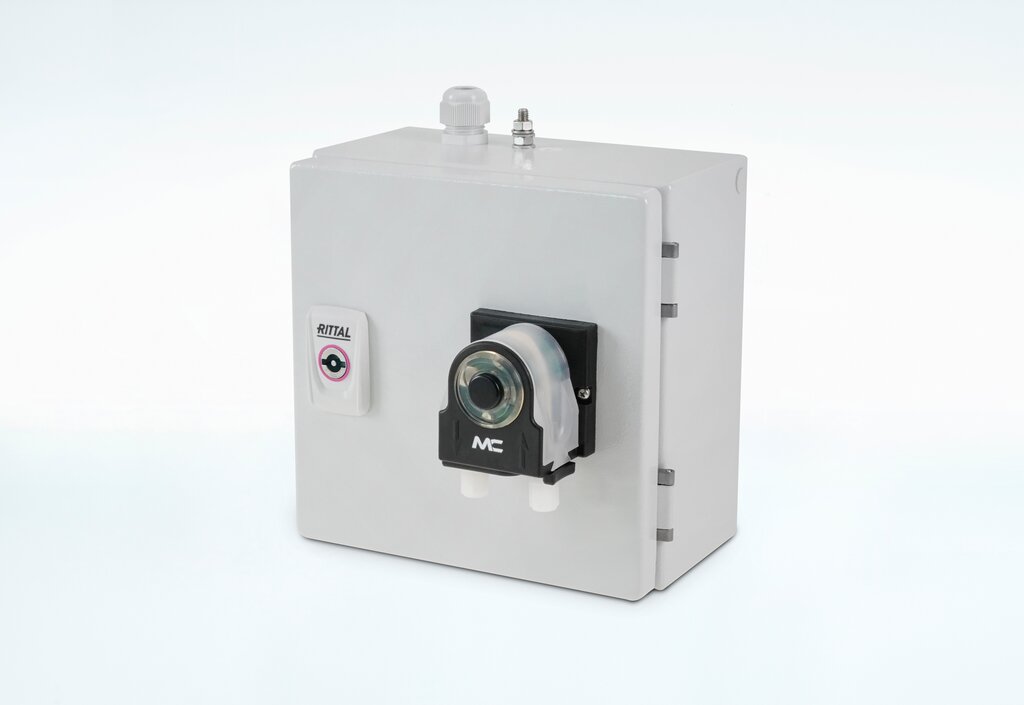

Schlauchpumpe SR25.1/Ex-G

Artikel-Nr.: 01P1250

Produkteigenschaften

  • Explosionsgeschützte Ausführung nach ATEX für Zone 1
  • Schlauchpumpe im Stahlblechschutzgehäuse
  • Sichere Kondensatentsorgung
  • Selbstansaugend: Pumpe erzeugt Saugkraft, um Flüssigkeiten nach oben zu fördern
  • Mit Rücklaufsperre
  • Umdrehungen: 5 U/min
  • Förderleistung: 0,3 l/h
  • Werkstoff der mediumberührten Teile: Novopren, PVDF

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Für Ex-Zone 1, Netz: 230 V/50 Hz

  • Anwendungen
    Die Schlauchpumpe SR 25.1 wurde speziell für die in der Analysentechnik wichtige kontinuierliche Kondensatentsorgung, zum Einsatz in Messgaskühlern, Kondensatsammelbehältern usw. entwickelt. Motor und Getriebeeinheit mit Rücklaufsperre machen ein Rückströmen des Kondensats unmöglich. Die Förderleistung von 0,3 l/h gewährleistet noch eine sichere Entsorgung der Kondensatmenge, die z.B. bei der Kühlung von 850 l/h Messgas mit einem Eingangstaupunkt von 70 °C anfällt.
  • Beschreibung
    Schlauchpumpe Typ SR25.1/Ex‑G im Stahlblechschutzgehäuse, Abmessungen (H x B x T): 200 x 200 x 120 mm, ATEX‑zertifizierte Ausführung für Bereiche der Ex‑Zone 1 mit der Kennzeichnung: II 2 G EEx m II T5, KEMA Nr.: 03ATEX2218x, Förderleistung: 0,3 Nl/h, Druckbereich: 200 mbar bis 2,2 bar abs. Werkstoff: Novopren, PVDF, Schlauchanschluss: DN 4/6 mit Ex‑Anschlusskasten, Kabelverschraubung M 20 x 1,5, Netz: 115/230 V, 50/60 Hz
  • Produktmerkmale
    Art Pumpe
    Explosionsgeschützt Ja
    Fördermenge ≤ 300 ml/h
    Werkstoff Novopren

Optionen & Ersatzteile
Schlauchpumpe SR25.1/Ex-G

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Produktoptionen
Ersatzteile

Ersatzteile
Schlauchpumpe SR25.1/Ex-G

Optionen
Schlauchpumpe SR25.1/Ex-G

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

Schrägansicht Ex-Heizung HEX4-180, Zone 1/21

Ex-Heizung HEX4-180, Zone 1/21

20S5520

  • Explosionsgeschützt
    • Ja
  • Heizung
    • Ja
  • Temperatur
    • 160 °C
  • Versorgungsspannung
    • 110‒120 V,
    • 220‒240 V
Zertifizierungen
Schrägansicht Kompressor-Gaskühler ECEX-1SS

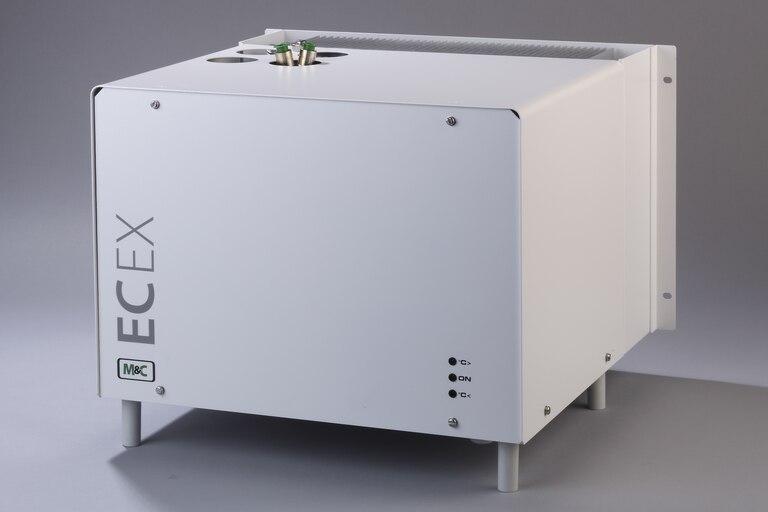

Kompressor-Gaskühler ECEX-1SS

02K5010A

  • Explosionsgeschützt
    • Ja
  • Kühlung
    • Kompressor
  • Temperatur
    • > 2 °C
  • Gaswege
    • 1‒4
  • Durchfluss/Gasweg
    • > 150 Nl/h
  • Werkstoff
    • Rostfreier Stahl
  • Versorgungsspannung
    • 110‒120 V
Zertifizierungen
Schrägansicht Flüssigkeitsalarmsensor KS3 EX PTFE

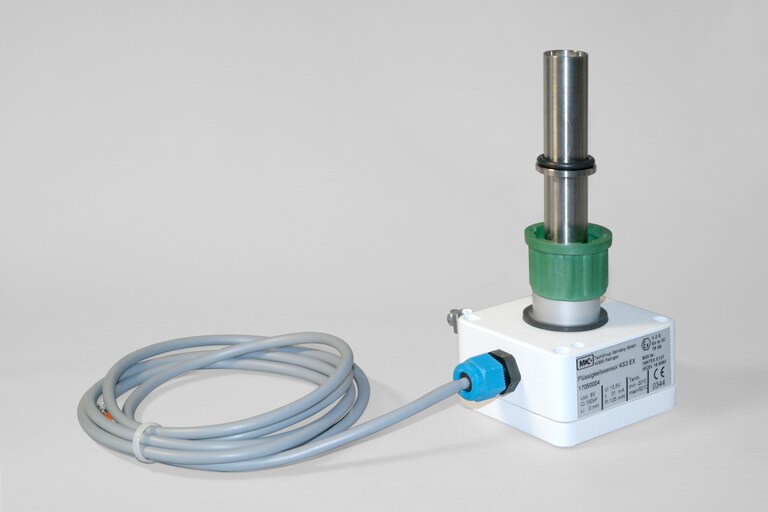

Flüssigkeitsalarmsensor KS3 EX PTFE
