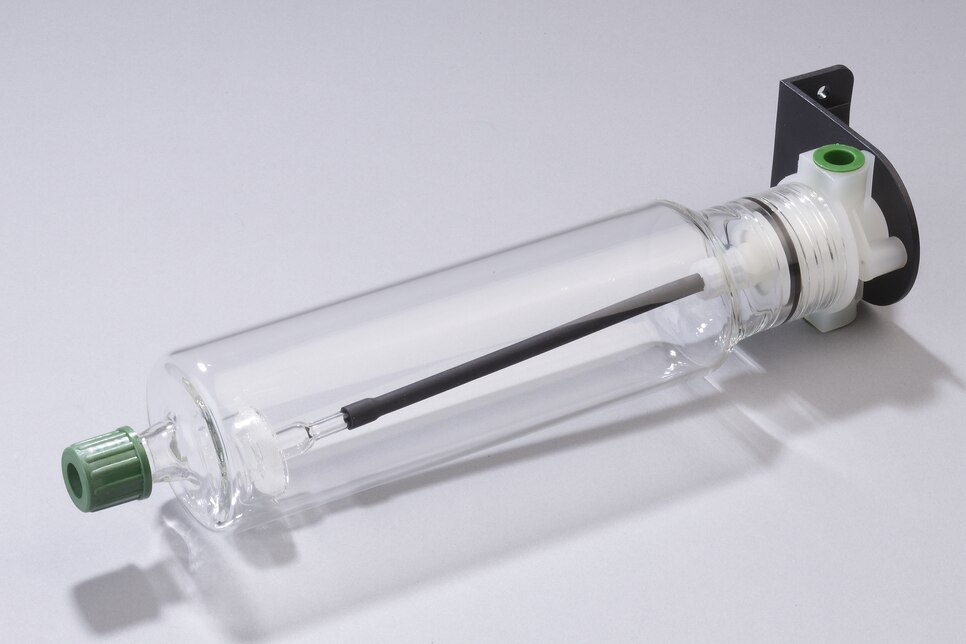

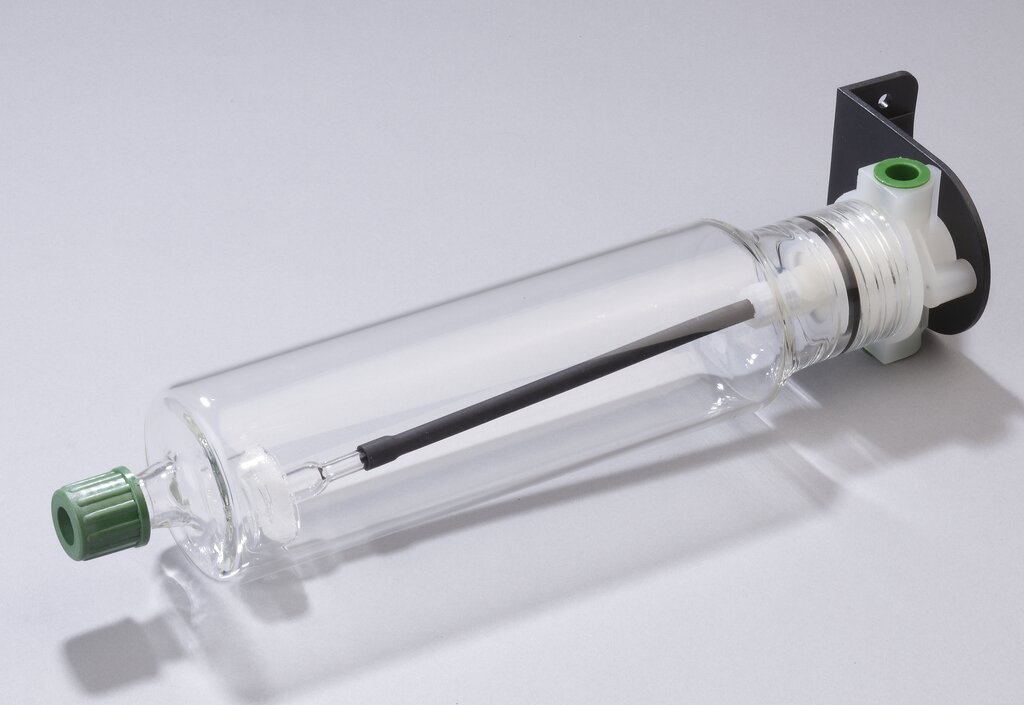

Waschflasche FP-W-GL18

Artikel-Nr.: 03F5500

Produkteigenschaften

  • Hängewaschflasche mit Einperlfritte
  • GL 18-6 Anschluss am Boden des Glaskörpers
  • Optimaler Wascheffekt
  • Länge mit Wandhalter: 290 mm
  • Inhalt: ca. 0,4 l
  • Anschlüsse: 2 x G 1/4" i, GL 18-6
  • Werkstoff der mediumberührten Teile: PVDF, Glas, FKM

Produktinformationen & Downloads

Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    Waschflaschen in verschiedenen Materialien zur Entfernung von auswaschbaren Gaskomponenten
  • Anwendungen
    Die Hängewaschflasche F...-W findet überall dort Anwendung, wo einzelne Komponenten aus einem Probengas ausgewaschen werden sollen. Eine weitere Anwendung ist die Druckkonstanthaltung vor einem Analysator durch die Herstellung eines konstanten Differenzdruckes zur Atmosphäre unter Verwendung des zweiten Eingangs. Der Vordruck ist abhängig von der Füllhöhe in der Waschflasche, max. 10 mbar.
  • Beschreibung
    Hängewaschflasche Typ FP‑W‑GL18 mit GL 18‑Kondensatausgang im Filterglas und Einperlfritte F‑W, Länge: 290 mm, Inhalt: 0,5 l, Anschluss: G 1/4" i, Werkstoff: PVDF, Viton®, Glas
  • Produktmerkmale
    Kondensatausgang Ja
    Werkstoff PVDF/Glas
