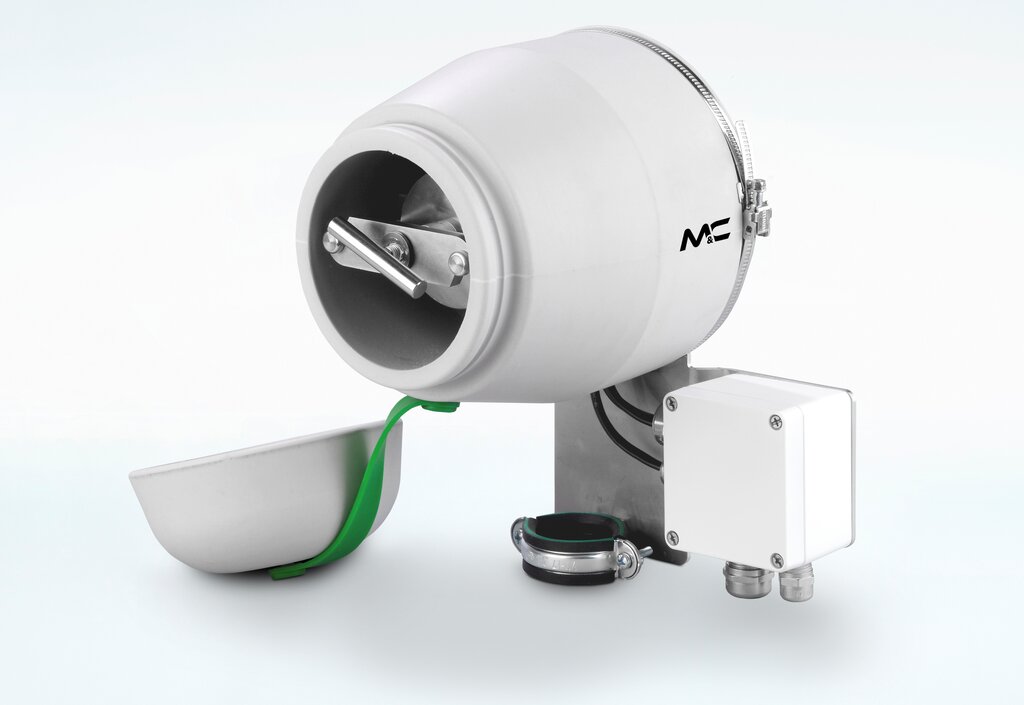

Gasentnahmesonde SP180-H/MA

Artikel-Nr.: 02S1860

Produkteigenschaften

  • Kompakte Gasentnahmesonde für Spezialanwendungen auf Schiffen
  • DNV GL-Baumusterprüfung VI-7-2
  • Mit innovativer Wetterschutzhaube, nicht für Montage auf offenem Deck
  • Mit Prüfgasanschluss nach EN14181
  • Selbstregulierende Heizung beheizt Filtergehäuse und Montageflansch auf max. 180 °C
  • Mit Untertemperaturalarmkontakt: < 160 °C, NO
  • Mit kompaktem Glasfaser-Filterelement, weitere Werkstoffe verfügbar
  • Geringes Totvolumen und schnelle Ansprechzeit
  • Einfache Montage und problemlose Wartung
  • Netz: 110–240 V, 50/60 Hz, 400 W
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, FKM, Glasfaser
  • Optional: Entnahmerohr aus Hastelloy®

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die elektrisch beheizte M&C-Gasentnahmesonde Version SP180-H wird zur kontinuierlichen Gasentnahme eingesetzt. Durch die kompakte Bauform ist für die Montage nur ein geringer Platzbedarf erforderlich. Die Gasentnahmesonde SP180-H ist mit einer zusätzlichen Schutzhaube ausgestattet. GL-baumustergeprüft nach VI-7-2 für die Anwendung auf Schiffen.
  • Beschreibung
    • Filtergehäusedeckel mit Viton®‑O‑Ringen und Filterelement Typ S‑0,1GF, Filterfeinheit: 0,1 µm
    • Elektrische Beheizung des Außenfilters auf 180 °C mit selbstregulierenden Heizelementen
    • Untertemperaturalarm mit potentialfreiem Kontaktausgang bei ‑20 °C unter Sollwert auslösend
    • Inklusive Isolierhaube
    • Montageflansch: DN 65 PN 6B mit G 3/4" i‑Anschlussgewinde
    • Werkstoff: rostfreier Stahl 1.4571, 1.4404, Viton®, Glasfaser
    • Anschluss: Messgasausgang: Rohrverschraubung für Rohr DN 4/6, Halterung für beheizte Leitung d = 60 mm, Prüfgasanschluss: Rohrverschraubung für Rohr DN 4/6 mit Blindkappe
    • DNV‑GL‑baumustergeprüft 42 189‑15HH VI‑7‑2 Edition 2012, Umgebungskategorie H: ‑25 bis +60 °C, Vibrationen Tabelle 3.16 Kennlinie 2b
  • Produktmerkmale
    Explosionsgeschützt Nein
    Heizung Ja
    Temperatur 180 °C
    Filterfläche Klein
    Absperrung/Rückspülung Nein
    Kalibrierung Nein
    Mobil Nein
    Versorgungsspannung 110‒120 V 220‒240 V
    Werkstoff Rostfreier Stahl

Optionen & Ersatzteile
Gasentnahmesonde SP180-H/MA

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Produktoptionen

Optionen
Gasentnahmesonde SP180-H/MA

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

Schrägansicht Gasentnahmesonde SP2000-H und Wetterschutzhaube

Gasentnahmesonde SP2000-H

20S2000

  • Explosionsgeschützt
    • Nein
  • Heizung
    • Ja
  • Temperatur
    • 180 °C
  • Filterfläche
    • Mittel
  • Absperrung/Rückspülung
    • Nein
  • Kalibrierung
    • Nein
  • Mobil
    • Nein
  • Versorgungsspannung
    • 220‒240 V
  • Werkstoff
    • Rostfreier Stahl
Ansicht der Einzelkomponenten Entnahmerohr SP30-H2

Entnahmerohr SP30-H2

02S9025P

  • Werkstoff
    • Rostfreier Stahl
  • Explosionsgeschützt
    • Nein
  • Heizung
    • Ja
  • Mobil
    • Nein
  • Länge
    • 1000 mm
  • Versorgungsspannung
    • 110‒120 V,
    • 220‒240 V

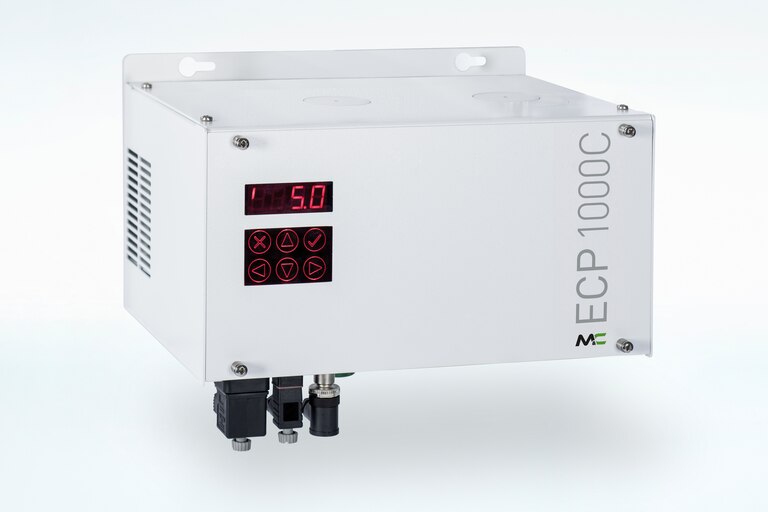

Schrägansicht Peltier-Gaskühler ECP1000C
