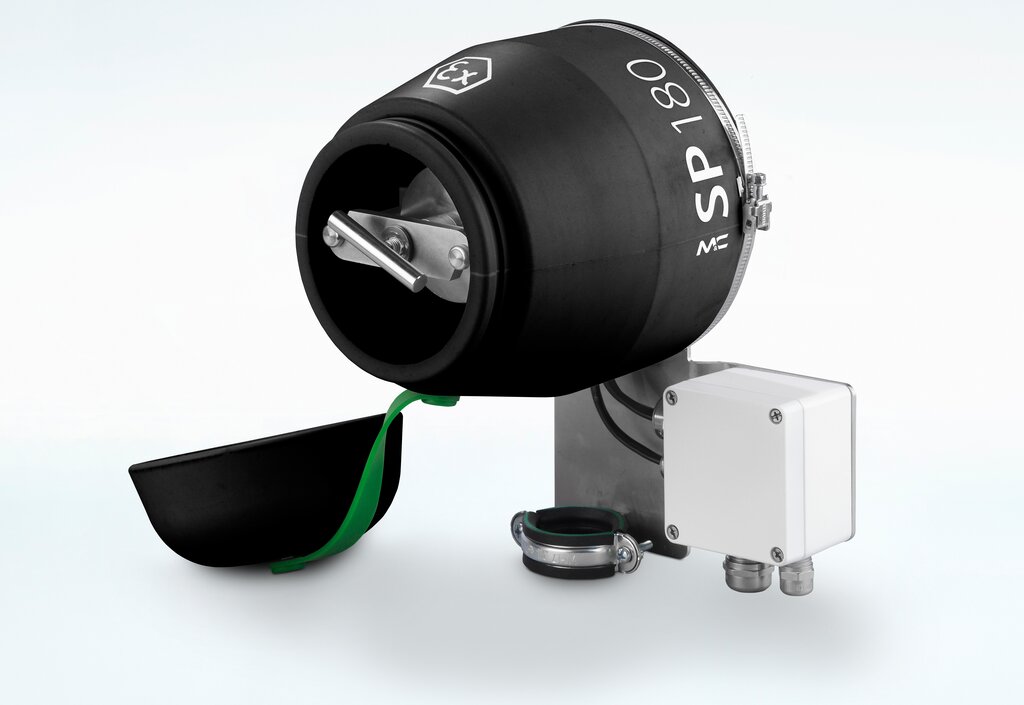

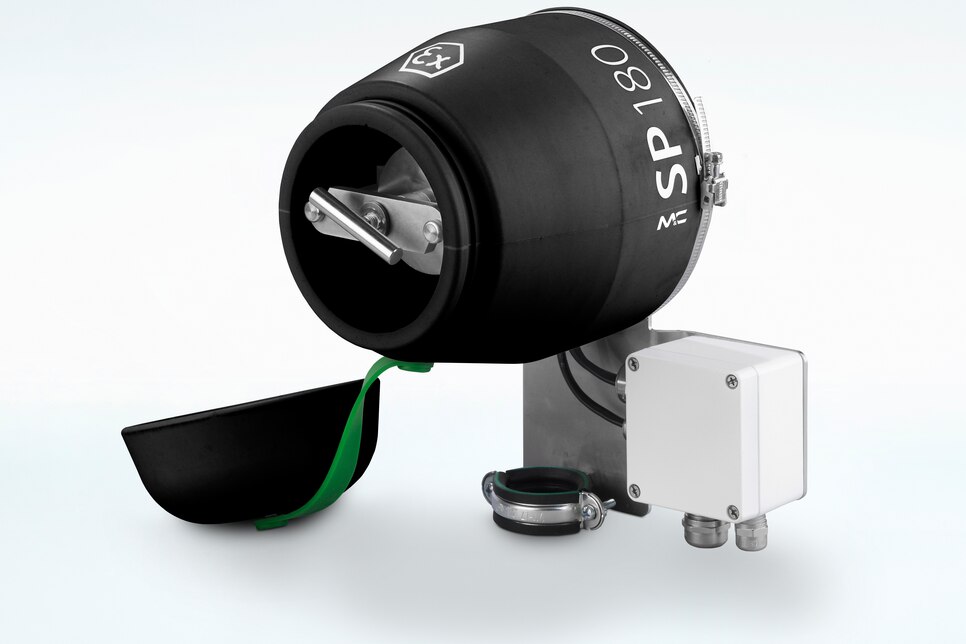

Gasentnahmesonde SP180-H-EX1-T4, Zone 1

Artikel-Nr.: 02S1870

Produkteigenschaften

  • Kompakte, beheizte Gasentnahmesonde zur Entnahme aus Gas-Explosionszonen
  • Zulassung nach ATEX für Entnahme aus der Explosionszone 1 und Temperaturklasse T4
  • Mit innovativer Wetterschutzhaube zur Montage im Freien
  • Mit Prüfgasanschluss nach EN 14181
  • Selbstregulierende Sondenheizung von 90 bis 120 °C entsprechend Temperaturklasse T4
  • Mit Untertemperaturalarmkontakt: < 90 °C, NO
  • Mit kompaktem Keramik-Filterelement, weitere Werkstoffe verfügbar
  • Geringes Totvolumen und schnelle Ansprechzeit
  • Einfache Montage und problemlose Wartung
  • Netz: 110–240 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, FKM, Keramik
  • Optional: Entnahmerohr, Vorfilter

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die M&C-Sonden der Version SP180EX1 werden zur kontinuierlichen Gasentnahme bei Prozessen mit Staubbeladung, hoher Temperatur und/oder hoher Gasfeuchte aus der Explosionszone 1 eingesetzt. Sie können in die Explosionszone 1 montiert werden.
  • Beschreibung
    Gasentnahmesonde Typ SP180‑H‑EX1 T4, ATEX‑zertifizierte Ausführung zur Montage in Ex‑Zone 1 und Entnahme aus Zone 1 mit der Kennzeichnung: Ex II 2G eb mb IIC T4 Gb EXAM BVS 18 ATEX E 043. IECEx BVS 18.0034, mit außen liegendem Keramik‑Filterelement Typ S‑2K (75 mm), Filterfeinheit: 2 µm, elektrische Beheizung des Außenfilters auf 100 °C mit selbstregulierenden Heizelementen, Untertemperaturalarm mit potentialfreiem Kontaktausgang bei ‑50 °C unter Sollwert auslösend, inklusiv neuartiger Isolierhaube für Einsatz im Freien, Netz: 110 V‑240 V, 50/60 Hz, 400 W, Montageflansch: DN 65 PN 6B mit G 3/4" i‑Anschlussgewinde, Werkstoff: rostfreier Stahl 1.4571, 1.4404, Viton®, Keramik, Anschluss: Messgasausgang: Rohrverschraubung für Rohr DN 4/6, Prüfgasanschluss: Rohrverschraubung für Rohr DN 4/6 mit Blindkappe
  • Produktmerkmale
    Explosionsgeschützt Ja
    Heizung Ja
    Temperatur 120 °C
    Filterfläche Klein
    Absperrung/Rückspülung Nein
    Kalibrierung Nein
    Mobil Nein
    Versorgungsspannung 110‒120 V 220‒240 V
    Werkstoff Rostfreier Stahl
