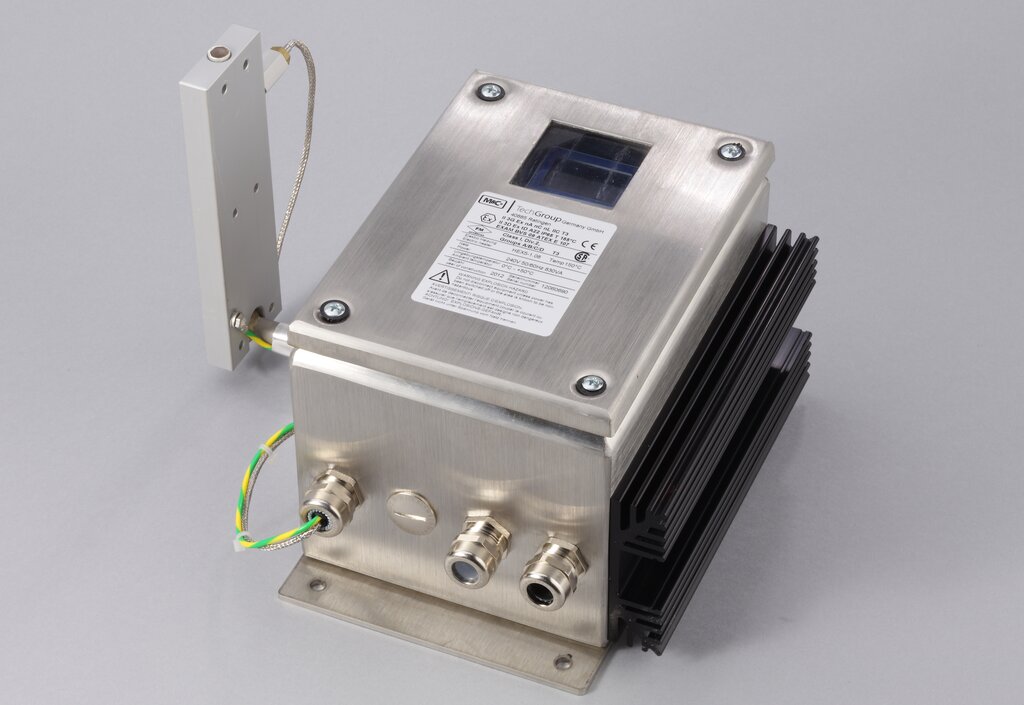

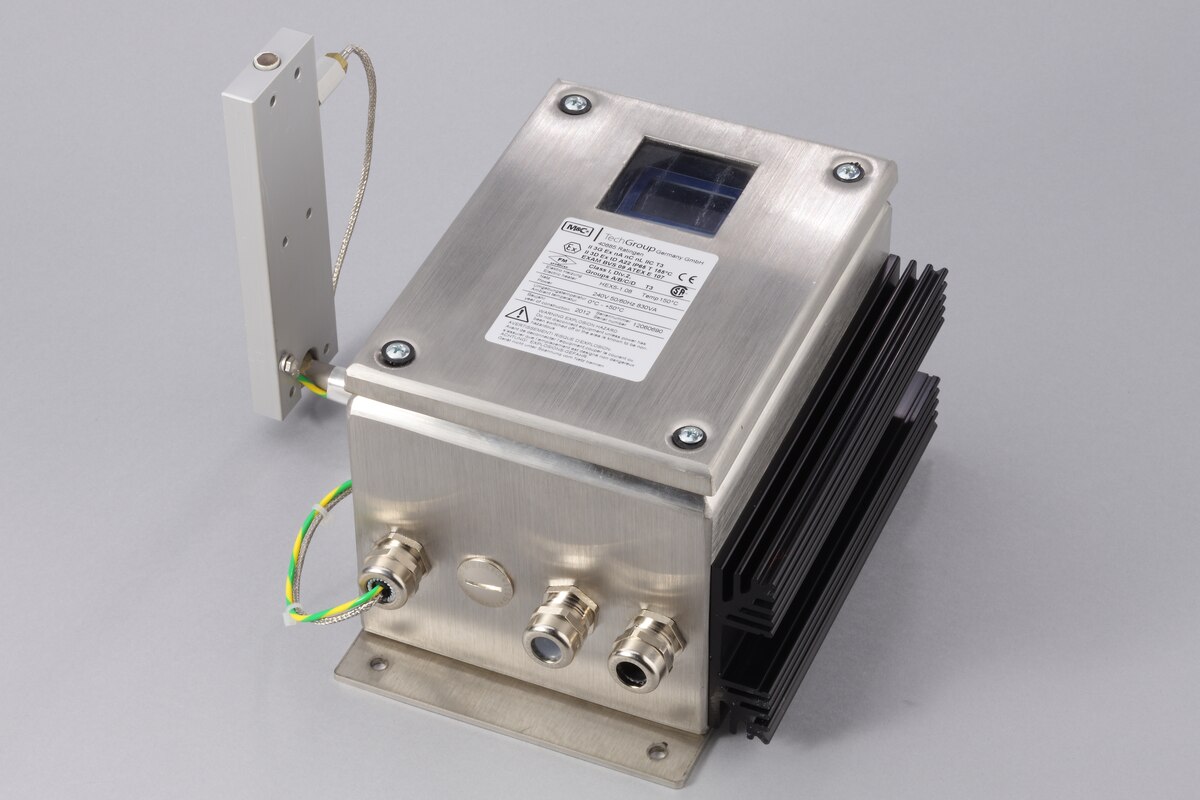

Ex-Heizung HEX5-1.08, Zone 2

Artikel-Nr.: 20S9650

Produkteigenschaften

  • Ex-Heizung mit integriertem Temperaturregler im Anschlusskasten
  • Zulassungen nach ATEX und CSA zur Montage in den Explosionszonen 2 oder 22 bzw. Class I Division 2
  • Für Gasentnahmesonde Typ SP3200, Montage erfolgt durch M&C
  • Temperaturregler wird werkseitig auf die gewünschte Temperaturklasse T2 bis T5 programmiert und zum Schutz vor unbefugtem Zugriff verriegelt
  • Maximale Betriebstemperatur zwischen 70 und 230 °C, je nach Temperaturklasse
  • Mit Übertemperaturbegrenzer und Untertemperaturalarm
  • Netz: 240 V

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Beschreibung
    Option: Ex‑Beheizung Typ HEX5‑1.08, ATEX‑zertifizierte Ausführung für Ex‑Zone 2/22 mit der Kennzeichnung: EXAM BVS 09 ATEX 107, IECEx BVS 16.0025, II 3 G Ex ec nC IIC Temperaturklasse T5 bis T2 Gc, II 3 D Ex tc IIIC T 75 °C bis 235 °C Dc s\cf0owie CSA: class I, DIV 2, Groups A, B, C, D, Temperatursensor Pt100 und Temperaturregler 70304 im Gehäuse, Umgebungstemperatur 0 bis +50 °C, Leistung: 830 W, Netz: 240 V, 50/60 Hz, bei der Bestellung bitte zusätzliche Art.‑Nummer (20S9608 ‑ 20S9618) für Temperaturklasse T2 ‑ T5 angeben\f2
  • Produktmerkmale
    Explosionsgeschützt Ja
    Heizung Ja
    Temperatur 230 °C
    Versorgungsspannung 220‒240 V
