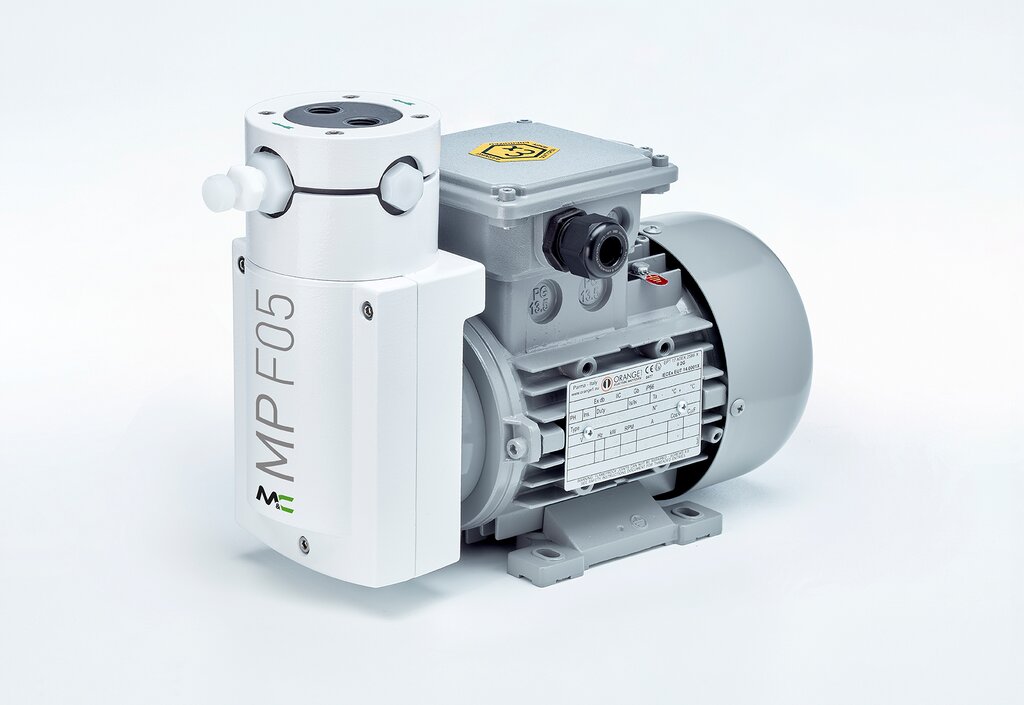

Faltenbalgpumpe MP-F05/R/EX

Artikel-Nr.: 05P1110A

Produkteigenschaften

  • Vollteflon-Faltenbalgpumpe mit Bypassnadelventil zur Einstellung der Förderleistung
  • Explosionsgeschützte Ausführung nach ATEX zur Förderung von Gasen der Zone 1 und zur Montage in Zone 1
  • Pumpenkopf in 90°-Schritten drehbar und kann von oben oder seitlich an die Gasleitung angeschlossen werden
  • Max. Förderleistung: ca. 5 Nl/min bei Gegendruck auf Saug- und Druckseite von je ±50 mbar
  • Maximaler Betriebsdruckbereich: 0,4 bis 2,5 bar abs.
  • Korrosionsfest
  • 100 % schmierstofffrei
  • Hohe Gasdichtigkeit
  • Lange Standzeit
  • Netz: 115 V
  • Werkstoff der mediumberührten Teile: PTFE, PFA, FEP, PVDF
  • Optional: Pumpenkopfoberteil aus rostfreiem Stahl mit Bypassnadelventil aus PVDF

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    Förderleistung: 5 Nl/min (320 Nl/h) bei Gegendruck auf Saug- und Druckseite von je -/+ 50 mbar, Netz: 115 V/60 Hz oder 230 V/50 Hz
  • Anwendungen
    Die Faltenbalgpumpen MP-F 05... EX sind zur Montage in der Ex Zone 1 IIC T3 und zur Förderung von korrosiven Gasen der Ex-Zone 1 IIC T3 geignet. Sie sind in ihrer Leistung und Konstruktion speziell auf die Problemstellung in der Analysentechnik ausgelegt.
  • Beschreibung
    Analysen‑Faltenbalgpumpe mit Regelventil Typ MP‑F05/R/EX, Werkstoff: PTFE, Leistung: 320 Nl/h bei Gegendruck auf Saug‑ und Druckseite von je ‑/+ 50 mbar, Anschlüsse: G 1/4" i, ATEX Ex‑Kennzeichnung EX II 2 G c IIC T3 X IBExU 15ATEX B 005 X, Netz: 115 V/60 Hz, IP54
  • Produktmerkmale
    Art Faltenbalg
    Explosionsgeschützt Ja
    Heizung Nein
    Fördermenge ≤ 300 Nl/h
    Werkstoff PTFE
    Versorgungsspannung 110‒120 V
