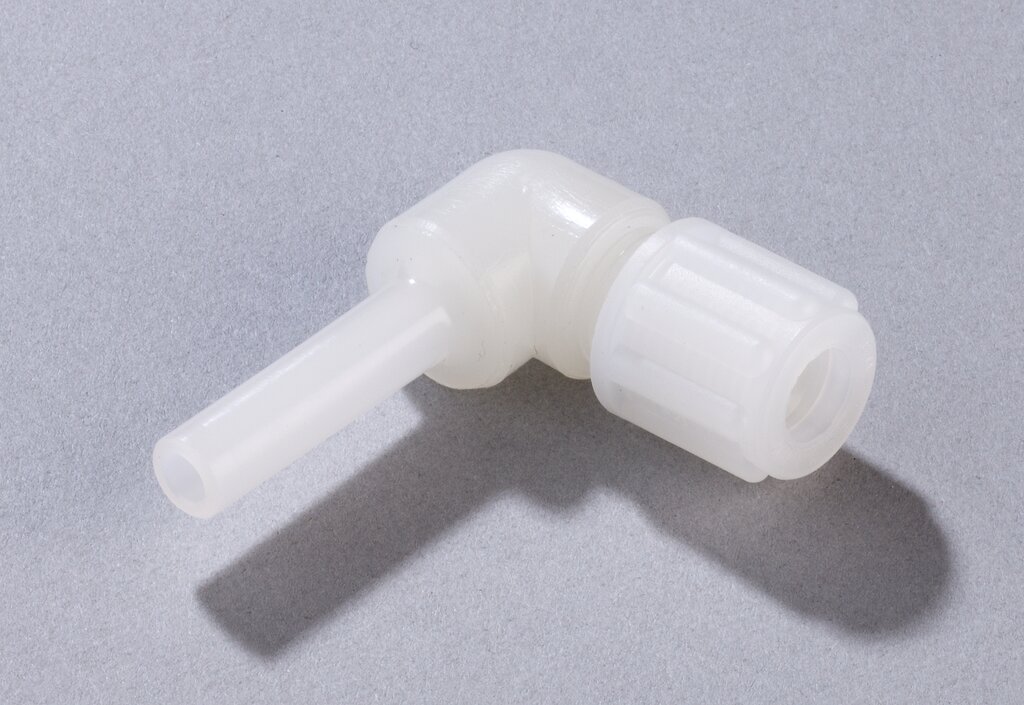

Einstellbarer GL-Winkeladapter EV PVDF, D6 - DN4/6

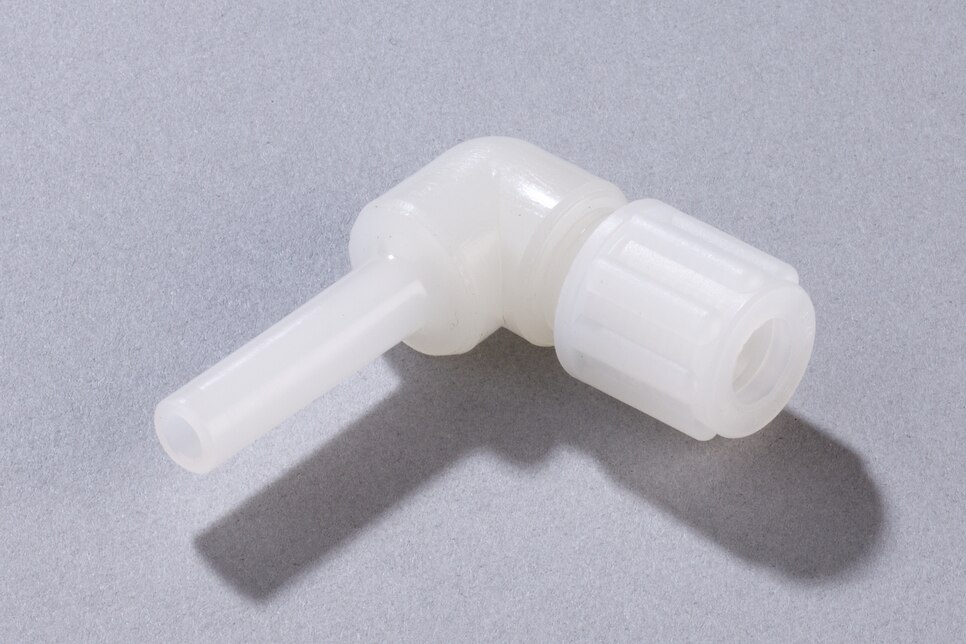

Einstellbarer GL-Winkeladapter EV PVDF, D6 - DN4/6

Artikel-Nr.: 05V6010

Produkteigenschaften

Einstellbarer GL-Winkel-Schlauchanschlussadapter
Für Betriebsdrücke < 1 bar
GL-Anschluss: für Überwurfmutter GL 18 und Klemmring GL 18 - 6 mm
Schlauchanschluss: DN 4/6
Korrosionsfest
Hohe Gasdichtigkeit
Werkstoff der mediumberührten Teile: PVDF

Produktinformationen & Downloads

Datenblatt

Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

geplante Betriebshöhe über NN in [m]

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1 Schlauch-/Rohrdurchmesser in [mm]

2 Leitungslänge in [m]

3 Durchflussmenge in [Nl/h] Norm-Volumenstrom NI/h
Volumenstrom unter folgenden
festgelegten Bedingungen:

Temperatur = 273,15 K (0 °C)
Druck = 1,01325016 Bar (760 mm HG)
Luftdichte = 1,294 kg/m³ (trockene Luft)

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

H₂O-Taupunkt [°C]

H₂O-Volumenanteil [Vol.-%]

H₂O-Gewichtsanteil per Normkubikmeter Gas [g/Nm³] Norm-Volumenstrom NI/h
Volumenstrom unter folgenden
festgelegten Bedingungen:

Temperatur = 273,15 K (0 °C)
Druck = 1,01325016 Bar (760 mm HG)
Luftdichte = 1,294 kg/m³ (trockene Luft)

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[at] technische Atmosphäre

[atm] physikalische Atmosphäre

[bar] Bar

[kPa = kN/m²] Kilopascal

[psi = lb/in²] psi

[ft H₂O] Fuß Wassersäule (4 °C)

[inch H₂O] Zoll Wassersäule (4 °C)

[inch Hg] Zoll Quecksilbersäule (0 °C)

[Torr = mm Hg] mm Quecksilbersäule (0 °C)

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[°C] °Celsius

[°F] °Fahrenheit

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[mm] Millimeter

[cm] Zentimeter

[m] Meter

[km] Kilometer

[mi] Meile

[ft] Fuß

[in] Zoll

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[cm²] Quadratzentimeter

[m²] Quadratmeter

[km²] Quadratkilometer

[mi²] square mile | Quadratmeile

[ft²] Quadratfuß

[in²] Quadratzoll

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[cm³] Kubikzentimeter = [ml]

[dm³] Kubikdezimeter = [l]

[m³] Kubikmeter

[in³] Kubikzoll

[ft³] Kubikfuß

[gal] US-Gallone

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[g] Gramm

[kg] Kilogramm

[oz] ounce | Unze

[lb] Pfund

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[J] Joule = Wattsekunde [Ws]

[kJ] Kilojoule

[kWh] Kilowattstunde

[kcal_th] thermochemische Kilokalorie

[Btu] British thermal unit

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[m³/s] Kubikmeter pro Sekunde

[l/s] Liter pro Sekunde

[l/min] Liter pro Minute

[l/h] Liter pro Stunde

[m³/h] Kubikmeter pro Stunde

[ft³/min] Kubikfuß pro Minute

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[m/s] Meter pro Sekunde

[km/h] Kilometer pro Stunde

[ft/s] Fuß pro Sekunde

[mile/h] Meile pro Stunde

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[kJ/h] Kilojoule pro Stunde

[W] Watt

Anwendungen
M&C-GL-Glasanschlüsse mit GL-Klemmring sind nur zur Verbindung fester Schläuche oder Rohre geeignet. Bei weichen Schläuchen, z.B. PVC, FPM und auch bei PTFE, müssen zur sicheren Befestigung GL-Anschlussadapter verwendet werden, die bei höheren Betriebsdrücken > 1 bar auch bei festen Schläuchen und Rohren zu verwenden sind. Bei Bestellung von Anschlussadaptern an Neugeräten ist eine zusätzliche Bestellung von Klemmringen und Überwurfmuttern nicht erforderlich, da die Geräte bedarfsspezifisch ausgeführt werden.
Beschreibung
Einstellverschraubung, 6 mm ‑ DN 4/6, Werkstoff: PVDF

Produktmerkmale
