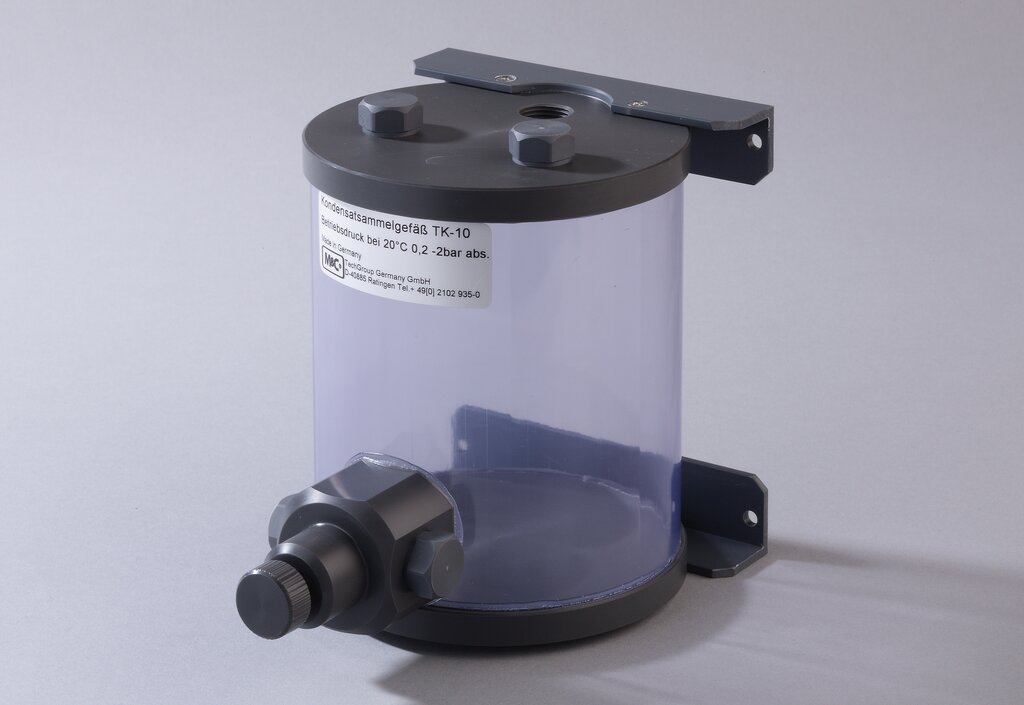

Kondensatsammelgefäß TK10

Artikel-Nr.: 09K4250

Produkteigenschaften

  • Kondensatsammelbehälter mit manuellem Ablasshahn
  • Anschlüsse: G 3/8" i für Kondensateinlauf und 2 x G 1/4" i für Sonderfunktionen
  • Inklusive Wandhalterung
  • Inhalt: ca. 1 Liter
  • Sehr korrosionsbeständig
  • Füllstand jederzeit sichtbar
  • Werkstoff der mediumberührten Teile: PVC, FKM

Produktinformationen & Downloads

Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die Sammelgefäße TG... / TK... sind speziell auf die Problemstellung in der Analysentechnik ausgelegt und werden dort als Kondensatsammelgefäß verwendet, wo keine automatische Kondensatentsorgung an z.B. Gaskühlern möglich ist oder gewünscht wird, wenn z.B. nur sehr geringe Kondensatmengen anfallen. Wo bei einer automatischen Kondensatentsorgung mittels Schlauchpumpe mit erhöhten Kondensateinbrüchen zu rechnen ist, wird das Sammelgefäß auch als Puffergefäß verwendet. Für den sicheren Betrieb können die Sammelgefäße mit einem Füllstands-Alarm ausgerüstet werden.
  • Beschreibung
    Kondensatsammelbehälter Typ TK10 mit manuellem Ablasshahn, Inhalt : ca. 1 Liter, inkl. Wandhalterung, Anschlüsse: 2 x G 1/4" i, 1 x G 3/8" i, Werkstoff: PVC klar
  • Produktmerkmale
    Art Sammler
    Explosionsgeschützt Nein
    Werkstoff PVC
