Art.-Nr.: 02S1885

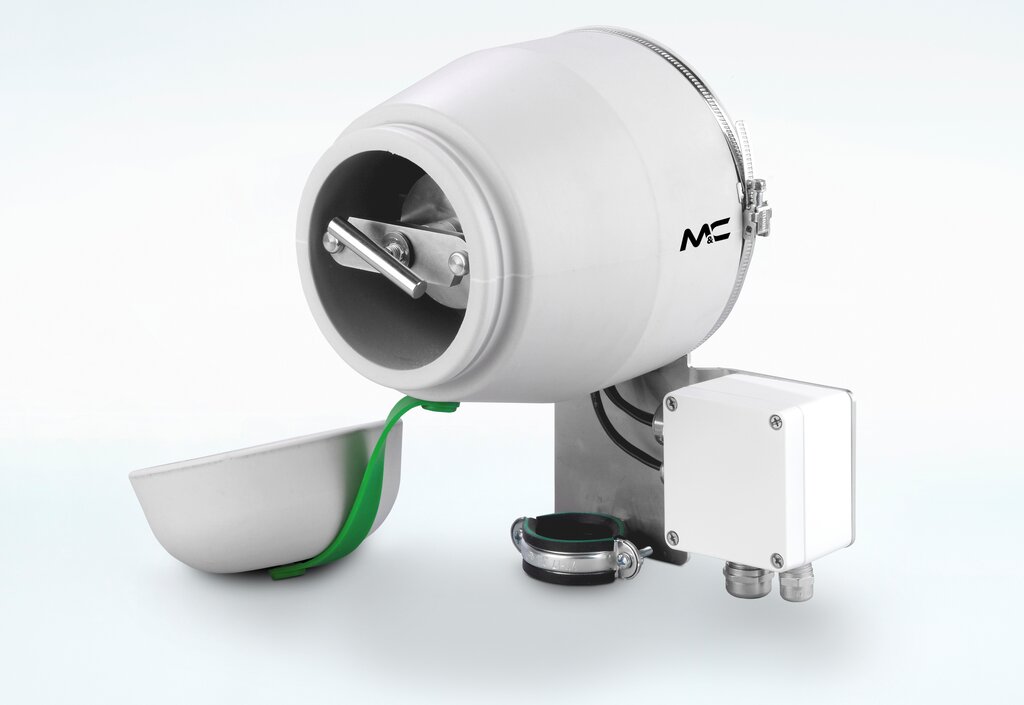

Gasentnahmesonde SP180-H-EX2-T3, Zone 2

Produkteigenschaften

Kompakte, beheizte Gasentnahmesonde zur Entnahme aus Gas-Explosionszonen
Zulassung nach ATEX für Entnahme aus der Explosionszone 2 und Temperaturklasse T3
Mit innovativer Wetterschutzhaube zur Montage im Freien
Mit Prüfgasanschluss nach EN14181
Selbstregulierende Sondenheizung von 120 bis 160 °C entsprechend Temperaturklasse T3
Mit Untertemperaturalarmkontakt: < 90 °C, NO
Mit kompaktem Keramik-Filterelement, weitere Werkstoffe verfügbar
Geringes Totvolumen und schnelle Ansprechzeit
Einfache Montage und problemlose Wartung
Netz: 110–240 V
Werkstoff der mediumberührten Teile: rostfreier Stahl, FKM, Keramik
Optional: Entnahmerohr, Vorfilter

Jetzt konfigurieren

Unverbindliches Angebot anfordern

Zertifizierungen

Produktinformationen & Downloads

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

geplante Betriebshöhe über NN in [m]

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1 Schlauch-/Rohrdurchmesser in [mm]

2 Leitungslänge in [m]

3 Durchflussmenge in [Nl/h] Norm-Volumenstrom NI/h
Volumenstrom unter folgenden
festgelegten Bedingungen:

Temperatur = 273,15 K (0 °C)
Druck = 1,01325016 Bar (760 mm HG)
Luftdichte = 1,294 kg/m³ (trockene Luft)

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

H₂O-Taupunkt [°C]

H₂O-Volumenanteil [Vol.-%]

H₂O-Gewichtsanteil per Normkubikmeter Gas [g/Nm³] Norm-Volumenstrom NI/h
Volumenstrom unter folgenden
festgelegten Bedingungen:

Temperatur = 273,15 K (0 °C)
Druck = 1,01325016 Bar (760 mm HG)
Luftdichte = 1,294 kg/m³ (trockene Luft)

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[at] technische Atmosphäre

[atm] physikalische Atmosphäre

[bar] Bar

[kPa = kN/m²] Kilopascal

[psi = lb/in²] psi

[ft H₂O] Fuß Wassersäule (4 °C)

[inch H₂O] Zoll Wassersäule (4 °C)

[inch Hg] Zoll Quecksilbersäule (0 °C)

[Torr = mm Hg] mm Quecksilbersäule (0 °C)

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[°C] °Celsius

[°F] °Fahrenheit

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[mm] Millimeter

[cm] Zentimeter

[m] Meter

[km] Kilometer

[mi] Meile

[ft] Fuß

[in] Zoll

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[cm²] Quadratzentimeter

[m²] Quadratmeter

[km²] Quadratkilometer

[mi²] square mile | Quadratmeile

[ft²] Quadratfuß

[in²] Quadratzoll

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[cm³] Kubikzentimeter = [ml]

[dm³] Kubikdezimeter = [l]

[m³] Kubikmeter

[in³] Kubikzoll

[ft³] Kubikfuß

[gal] US-Gallone

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[g] Gramm

[kg] Kilogramm

[oz] ounce | Unze

[lb] Pfund

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[J] Joule = Wattsekunde [Ws]

[kJ] Kilojoule

[kWh] Kilowattstunde

[kcal_th] thermochemische Kilokalorie

[Btu] British thermal unit

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[m³/s] Kubikmeter pro Sekunde

[l/s] Liter pro Sekunde

[l/min] Liter pro Minute

[l/h] Liter pro Stunde

[m³/h] Kubikmeter pro Stunde

[ft³/min] Kubikfuß pro Minute

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[m/s] Meter pro Sekunde

[km/h] Kilometer pro Stunde

[ft/s] Fuß pro Sekunde

[mile/h] Meile pro Stunde

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

[kJ/h] Kilojoule pro Stunde

[W] Watt

Übersicht
Anwendungen
Beschreibung
Produktmerkmale

beheizt, zur Entnahme aus Gas-Explosionszone 2, mit außen liegendem Keramik-Filterelement, optional: Entnahmerohre und Vorfilter, zur Verwendung in der Ex-Zone 2

Die M&C-Sonden der Version SP180EX2 werden zur kontinuierlichen Gasentnahme bei Prozessen mit Staubbeladung, hoher Temperatur und/oder hoher Gasfeuchte aus der Explosionszone 2 eingesetzt. Sie können in die Explosionszone 2 montiert werden.

Gasentnahmesonde Typ SP180‑H‑EX2‑T3, ATEX‑zertifizierte Ausführung zur Montage in Ex‑Zone 2 und Entnahme aus Zone 2 mit der Kennzeichnung: Ex II 3G ec mc IIC T3 Gc EXAM BVS 16 ATEX E 039, außen liegendes Keramik‑Filterelement Typ S‑2K (75 mm), Filterfeinheit: 2 µm, elektrische Beheizung des Außenfilters auf 155 °C mit selbstregulierenden Heizelementen, Untertemperaturalarm mit potentialfreiem Kontaktausgang bei ‑25 °C unter Sollwert auslösend, inklusive neuartiger Isolierhaube für Einsatz im Freien, Netz: 110 V‑240 V, 50/60 Hz, 400 W, Montageflansch: DN 65 PN 6B mit Anschlussgewinde G 3/4" i, Werkstoff: 1.4571, 1.4404, Viton®, Keramik, Anschluss: Messgasausgang: Rohrverschraubung für Rohr DN 4/6, Prüfgasanschluss: Rohrverschraubung für Rohr DN 4/6 mit Blindkappe\f2

Explosionsgeschützt	Ja
Heizung	Ja
Temperatur	160 °C
Filterfläche	Klein
Absperrung/Rückspülung	Nein
Kalibrierung	Nein
Mobil	Nein
Versorgungsspannung	110‒120 V 220‒240 V
Werkstoff	Rostfreier Stahl
