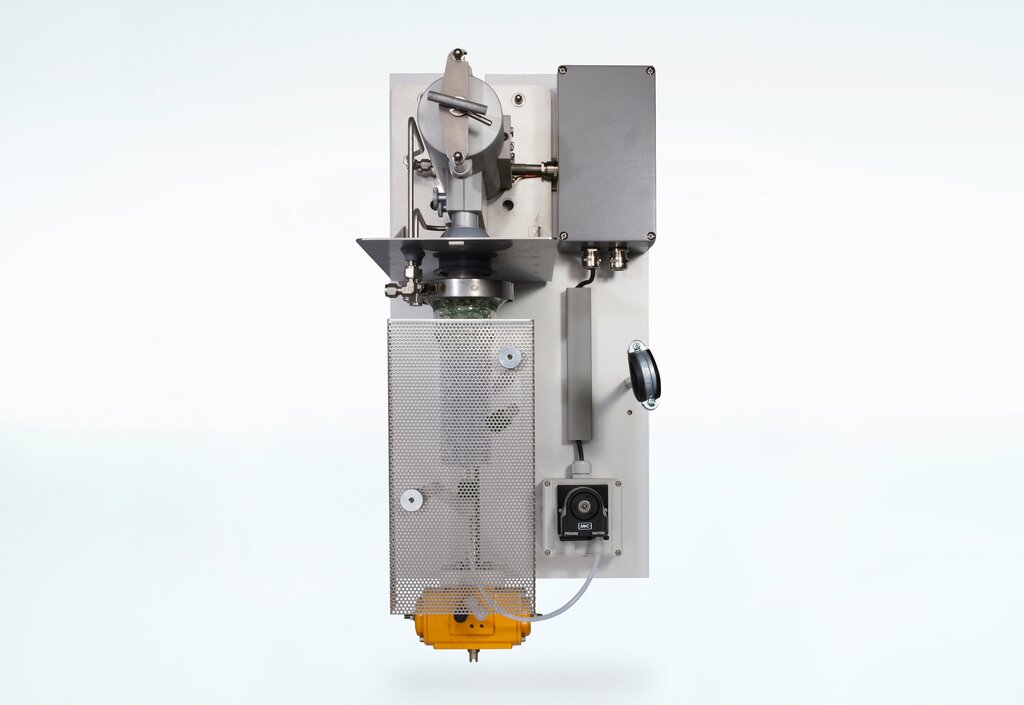

Gasentnahmesonde SP2000-H320/S

Artikel-Nr.: 20S5000

Produkteigenschaften

  • Spezialsonde zur Gasentnahme im Abgas von DeNOx-Anlagen (SCR)
  • Inklusive unbeheiztem Abscheidegefäß im Gasausgang mit Glaskugelfüllung zur Vergrößerung der Reaktionsoberfläche
  • Keine Salzbildung im beheizten Filterteil
  • Mit integrierter Schlauchpumpe zur Kondensatentsorgung aus dem Abscheidegefäß
  • Filtergehäuse und Montageflansch beheizt auf max. 320 °C
  • Thermostatregler mit Übertemperaturbegrenzer und Untertemperaturalarm, Thermoelement mit externem Temperaturregler optional
  • Inklusive Anschluss zur Prüfgasaufgabe
  • Mit Keramik-Filterelement, weitere Filterwerkstoffe optional
  • Netz: 230 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, Graphit, Keramik, Hastelloy®, Glas, FKM, PTFE, PVDF
  • Optional: beheiztes Abscheidegefäß, 2- oder 3-Wege Kugelhahn, Rückschlagventil für den Prüfgaseingang, Entnahmerohr, Vorfilter, Schutzgehäuse aus GFK



Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    M&C hat für die kontinuierliche Gasentnahme im Abgas von DENOX-Anlagen (SCR), wo ins Rauchgas zur Reduzierung des NOX-Gehaltes NH3 zudosiert wird, eine spezielle Entnahmetechnik entwickelt, welche sich ebenfalls bei Prozessen mit sehr hohen Schadstoffkonzentrationen bestens bewährt hat. Hierbei ist die Gasentnahme, z.B. für die Messung der NOX-, SO2- und O2-Konzentration sehr problematisch. Bei Temperaturen < 300 °C bilden sich durch die chemische Reaktion von NH3 und dem im Rauchgas vorhandenen SO2/SO3 Ammonium-Salze. Diese Salzbildung führt zwangsweise in relativ kurzer Zeit zur Blockade von Filtern und Leitungen. Mit der speziellen M&C-Messgasentnahmesonde SP2000-H320/S wird diese Problematik gelöst.
  • Beschreibung
    Gasentnahmesonde Typ SP2000‑H320/S, außen liegendes Keramik‑Filterelement Typ S‑2K150, Filterfeinheit: 2 µm, Filterelement‑ und Deckeldichtung aus Graphit, elektrische Beheizung des Außenfilters von 0 bis 320 °C, einstellbar am eingebauten Regelthermostat, Übertemperaturbegrenzer mit Resettaste bei +30 °C über Sollwert ansprechend und Untertemperaturalarm mit potentialfreiem Kontaktausgang bei ‑30 °C unter Sollwert auslösend, inkl. Wetterschutzhaube mit Wärmeisolierung, Montageflansch: DN 65 PN 6B mit G 3/4" i‑Anschlussgewinde inkl. Flanschdichtung und Schrauben, angebautes Vorabscheidegefäß aus Hastelloy® und Glas mit Spannverschluss und Schlauchpumpe SR25.1 montiert auf Grundplatte, Werkstoff: rostfreier Stahl 1.4571, Viton®, Hastelloy®, Glas, Keramik, Graphit, PVDF, PTFE, Prüfgasaufgabeanschluss: Rohrverschraubung 6 mm mit Blindstopfen, Messgasausgang: GL 18‑8 mit PVDF‑Anschlussverschraubung für Schlauch DN 4/6, Netz: 230 V/50 Hz, 800 W
  • Produktmerkmale
    Explosionsgeschützt Nein
    Heizung Ja
    Temperatur 320 °C
    Filterfläche Mittel
    Absperrung/Rückspülung Nein
    Kalibrierung Nein
    Mobil Nein
    Versorgungsspannung 220‒240 V
    Werkstoff Rostfreier Stahl
