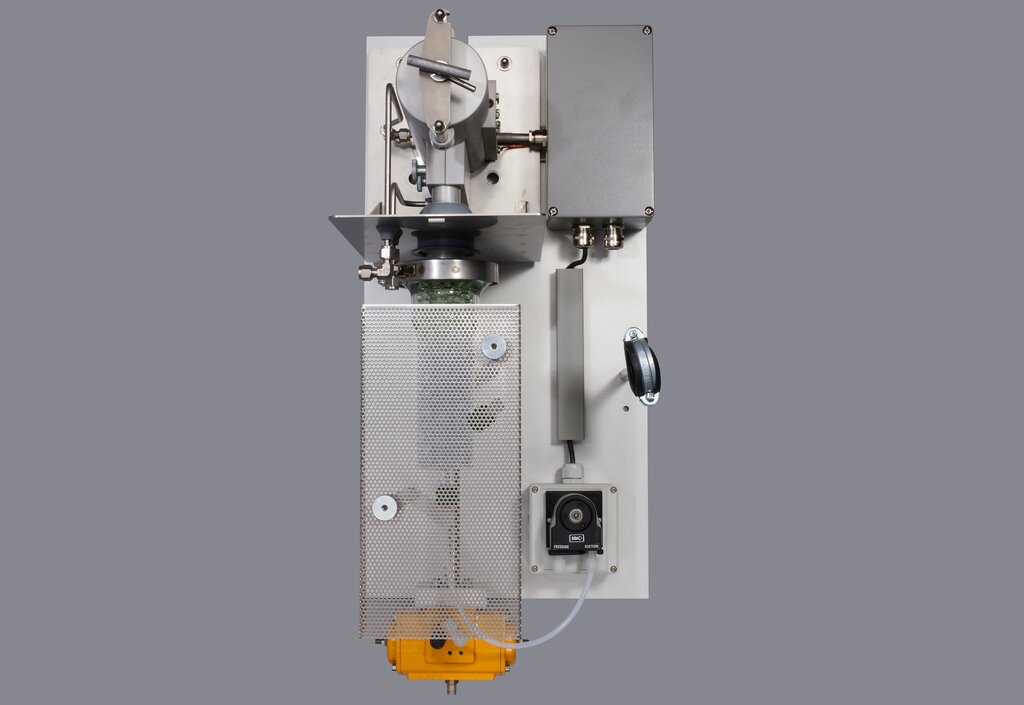

Gasentnahmesonde SP2000-H320/S.2

Artikel-Nr.: 20S5010

Produkteigenschaften

  • Spezialsonde zur Gasentnahme im Abgas von DeNOx-Anlagen (SCR)
  • Inklusive beheiztem Abscheidegefäß im Gasausgang mit Glaskugelfüllung zur Vergrößerung der Reaktionsoberfläche
  • Abscheidegefäß auf max. 180 °C, Filtergehäuse und Montageflansch auf max. 320 °C beheizt
  • Keine Salzbildung im beheizten Filterteil
  • Temperaturfühler: Pt100
  • Inklusive Doppel-Temperaturregler für Entnahmesonde und Abscheidegefäß
  • Mit Anschluss zur Prüfgasaufgabe
  • Mit Keramik-Filterelement, weitere Filterwerkstoffe optional
  • Netz: 230 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, Graphit, Keramik, Hastelloy®, Glas, FKM, PTFE, PVDF
  • Optional: 2- oder 3-Wege Kugelhahn, Rückschlagventil für den Prüfgaseingang, Entnahmerohr, Vorfilter, Schutzgehäuse aus GFK
